抹灰实测实量操作指引

抹灰实测实量操作指引_第1页
1/9
抹灰实测实量操作指引_第2页
2/9
抹灰实测实量操作指引_第3页
3/9

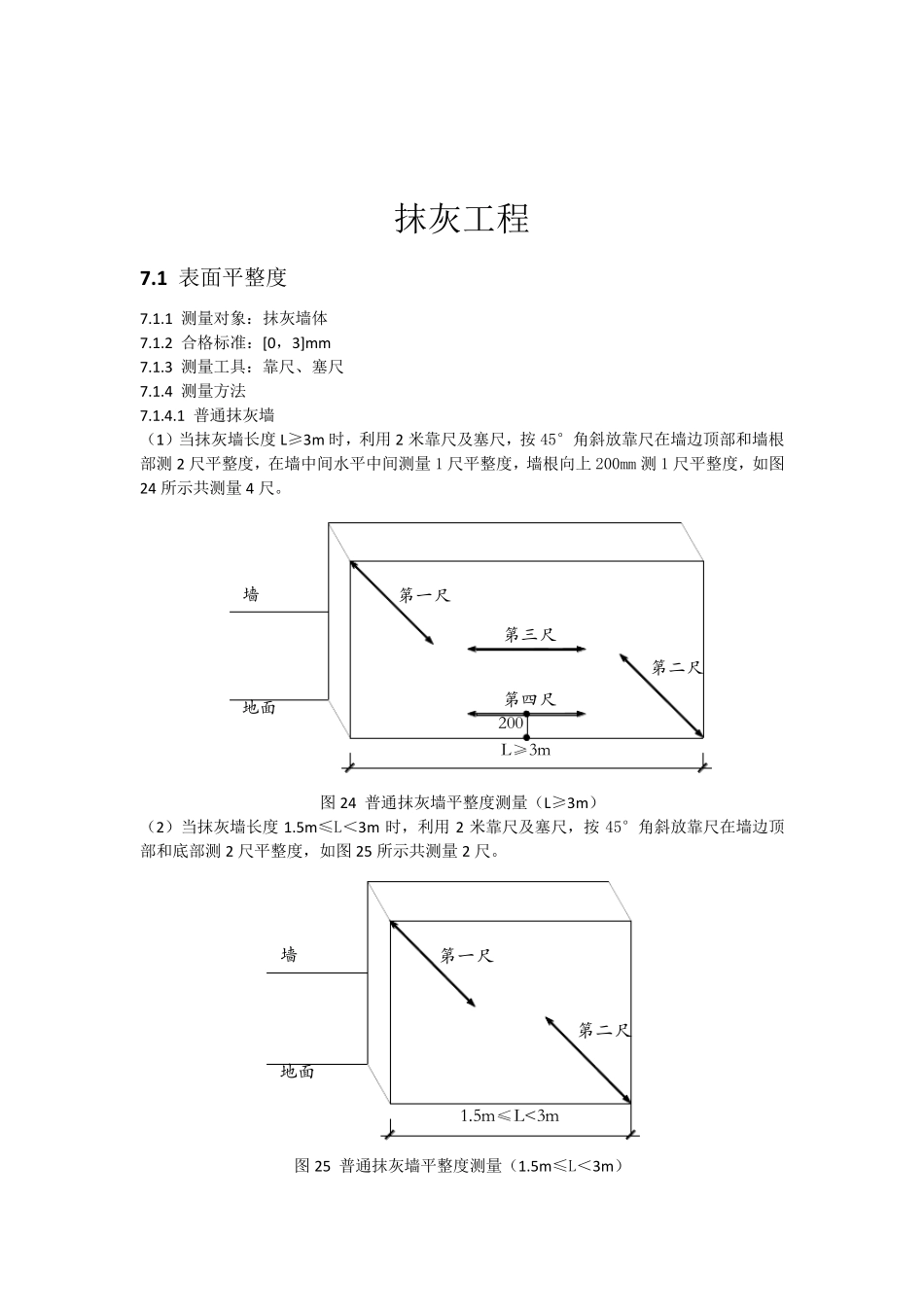

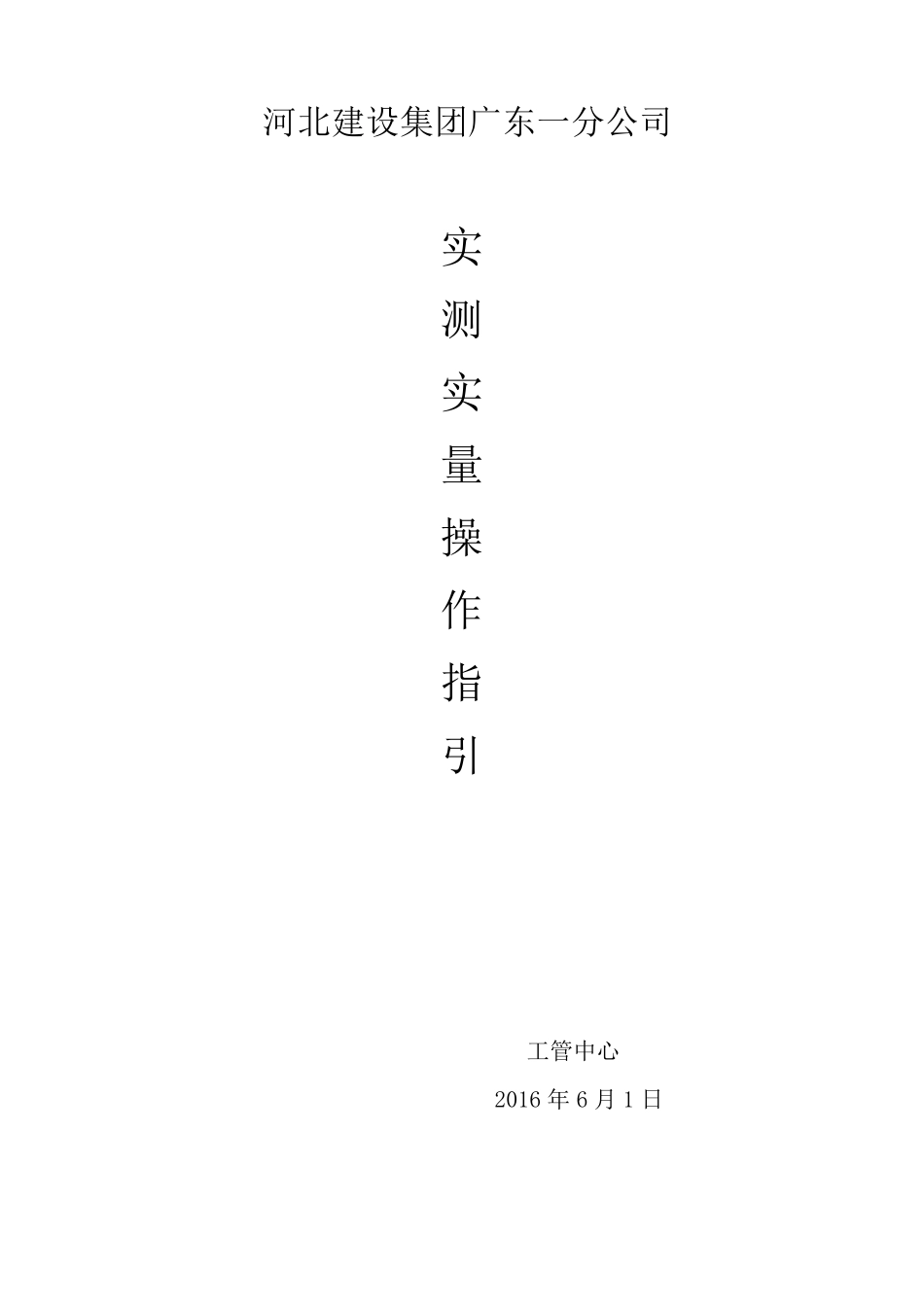

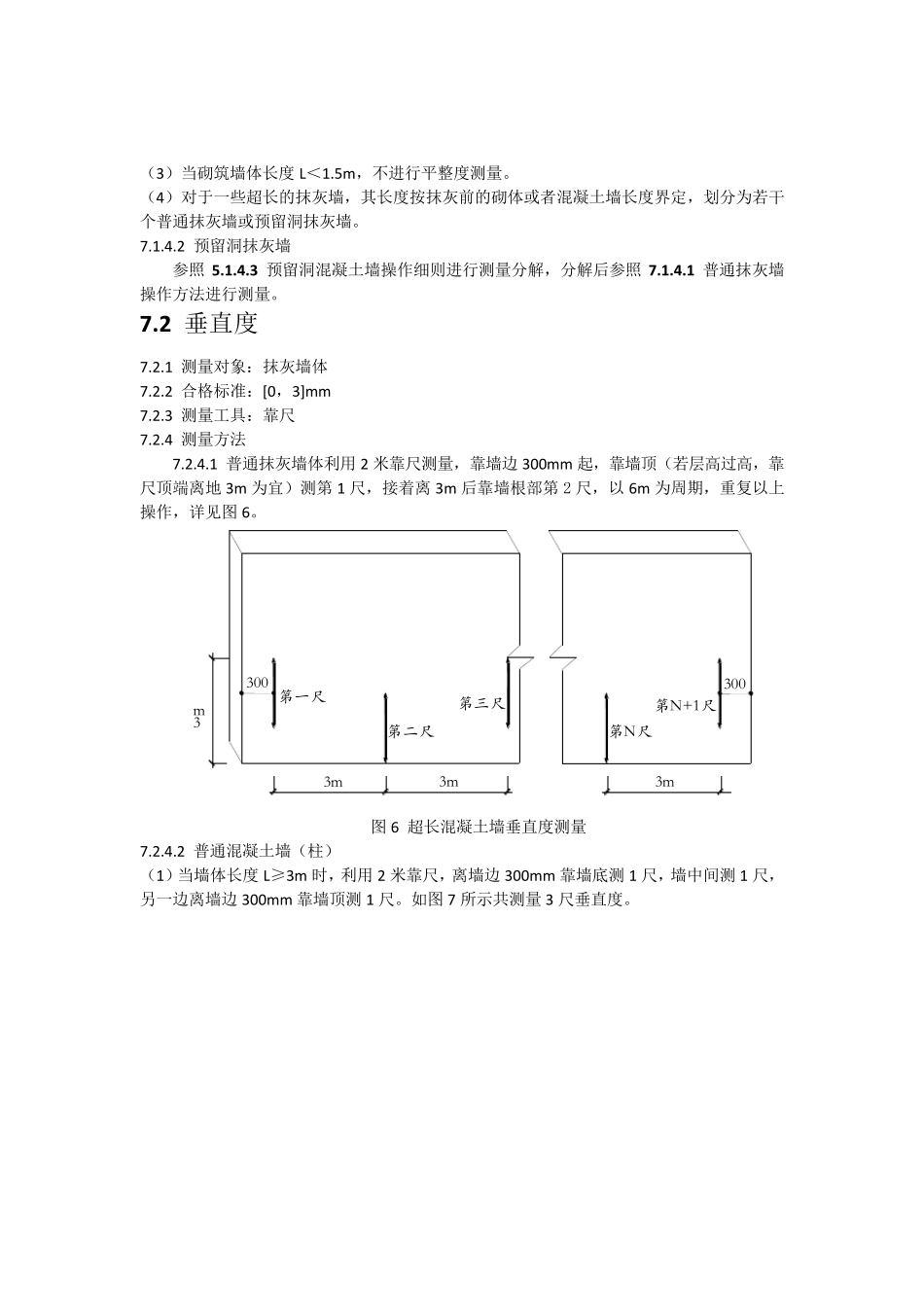

河北建设集团广东一分公司 实 测 实 量 操 作 指 引 工管中心 2016 年 6 月 1 日 抹灰工程 7.1 表面平整度 7.1.1 测量对象:抹灰墙体 7.1.2 合格标准:[0,3]m m 7.1.3 测量工具:靠尺、塞尺 7.1.4 测量方法 7.1.4.1 普通抹灰墙 (1)当抹灰墙长度L≥3m 时,利用2 米靠尺及塞尺,按45°角斜放靠尺在墙边顶部和墙根部测2 尺平整度,在墙中间水平中间测量1 尺平整度,墙根向上 200mm 测1 尺平整度,如图24 所示共测量4 尺。 第一尺第三尺第二尺L≥ 3m墙地面第四尺200 图 24 普通抹灰墙平整度测量(L≥3m ) (2)当抹灰墙长度1.5m ≤L<3m时,利用2 米靠尺及塞尺,按45°角斜放靠尺在墙边顶部和底部测2 尺平整度,如图 25 所示共测量2 尺。 第一尺第二尺1.5m≤ L<3m墙地面 图 25 普通抹灰墙平整度测量(1.5m ≤L<3m ) (3)当砌筑墙体长度L<1.5m ,不进行平整度测量。 (4)对于一些超长的抹灰墙,其长度按抹灰前的砌体或者混凝土墙长度界定,划分为若干个普通抹灰墙或预留洞抹灰墙。 7.1.4.2 预留洞抹灰墙 参照5.1.4.3 预留洞混凝土墙操作细则进行测量分解,分解后参照7.1.4.1 普通抹灰墙操作方法进行测量。 7.2 垂直度 7.2.1 测量对象:抹灰墙体 7.2.2 合格标准:[0,3]m m 7.2.3 测量工具:靠尺 7.2.4 测量方法 7.2.4.1 普通抹灰墙体利用2 米靠尺测量,靠墙边300m m 起,靠墙顶(若层高过高,靠尺顶端离地3m 为宜)测第1 尺,接着离3m 后靠墙根部第2 尺,以6m 为周期,重复以上操作,详见图6。 3m3m3m3m300第 一 尺第 二 尺第 三 尺300第 N+1尺第 N尺 图6 超长混凝土墙垂直度测量 7.2.4.2 普通混凝土墙(柱) (1)当墙体长度L≥3m 时,利用2 米靠尺,离墙边300m m 靠墙底测1 尺,墙中间测1 尺,另一边离墙边300m m 靠墙顶测1 尺。如图7 所示共测量3 尺垂直度。 300300第一尺第二尺第三尺L≥ 3m墙地面 图7 普通混凝土墙垂直度测量(L≥3m ) (2)当墙体长度1.5m ≤L<3m 时,利用 2 米靠尺,离墙边 300mm 靠墙底和墙顶各 1 尺,如图8 所示共测量2 尺。 第一尺第二尺1.5m≤ L<3m墙地面300300 图8 普通混凝土墙垂直度测量(1.5m ≤L<3m ) (3)当墙体长度L<1.5m ,居中测一尺,如图9 所示。 地面墙第一尺L<1.5m 第一尺第二尺地面柱 图9 普通混凝土墙垂直度测量(L<1.5m ) 图10 混凝土...
