拆解大众途观

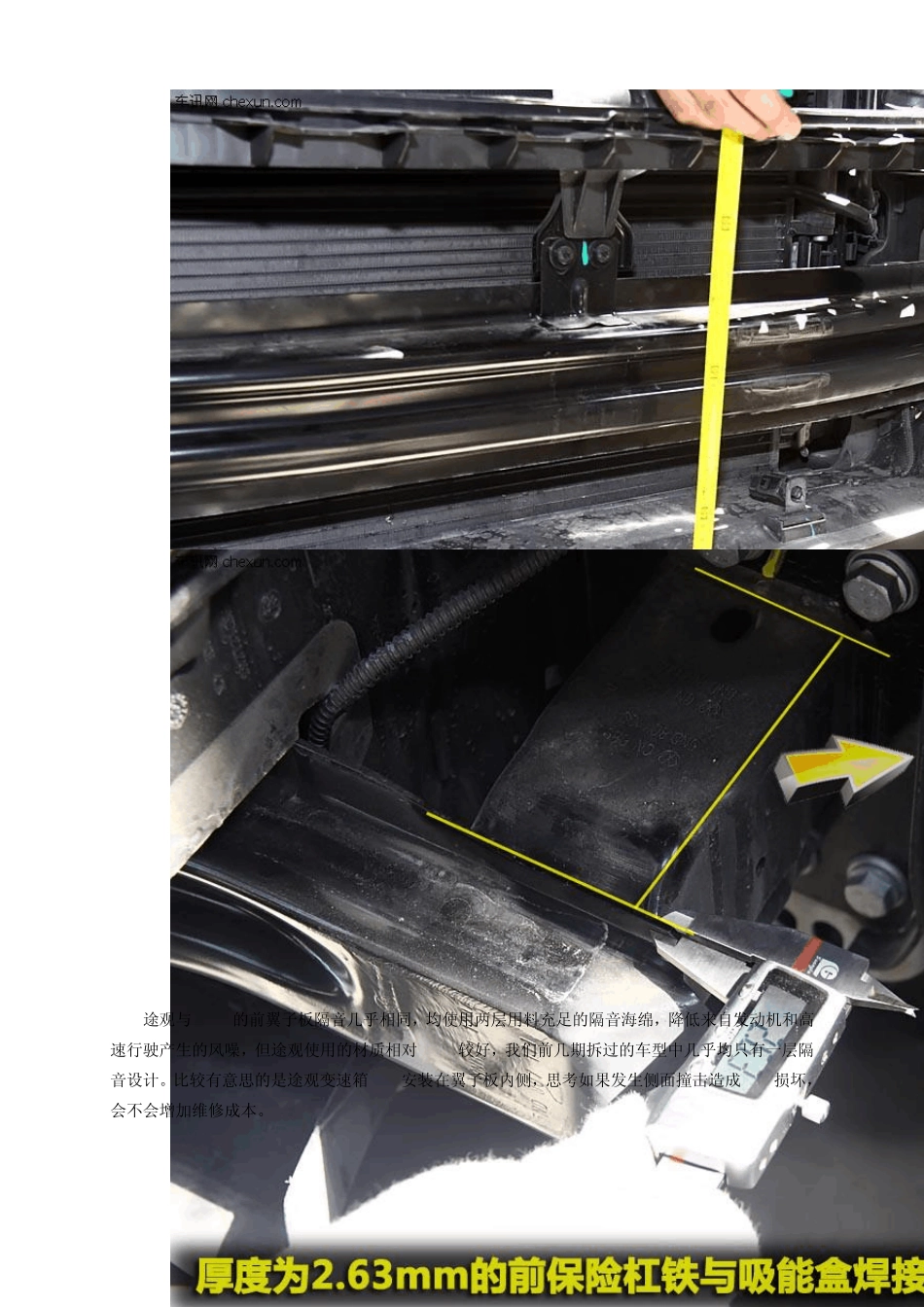

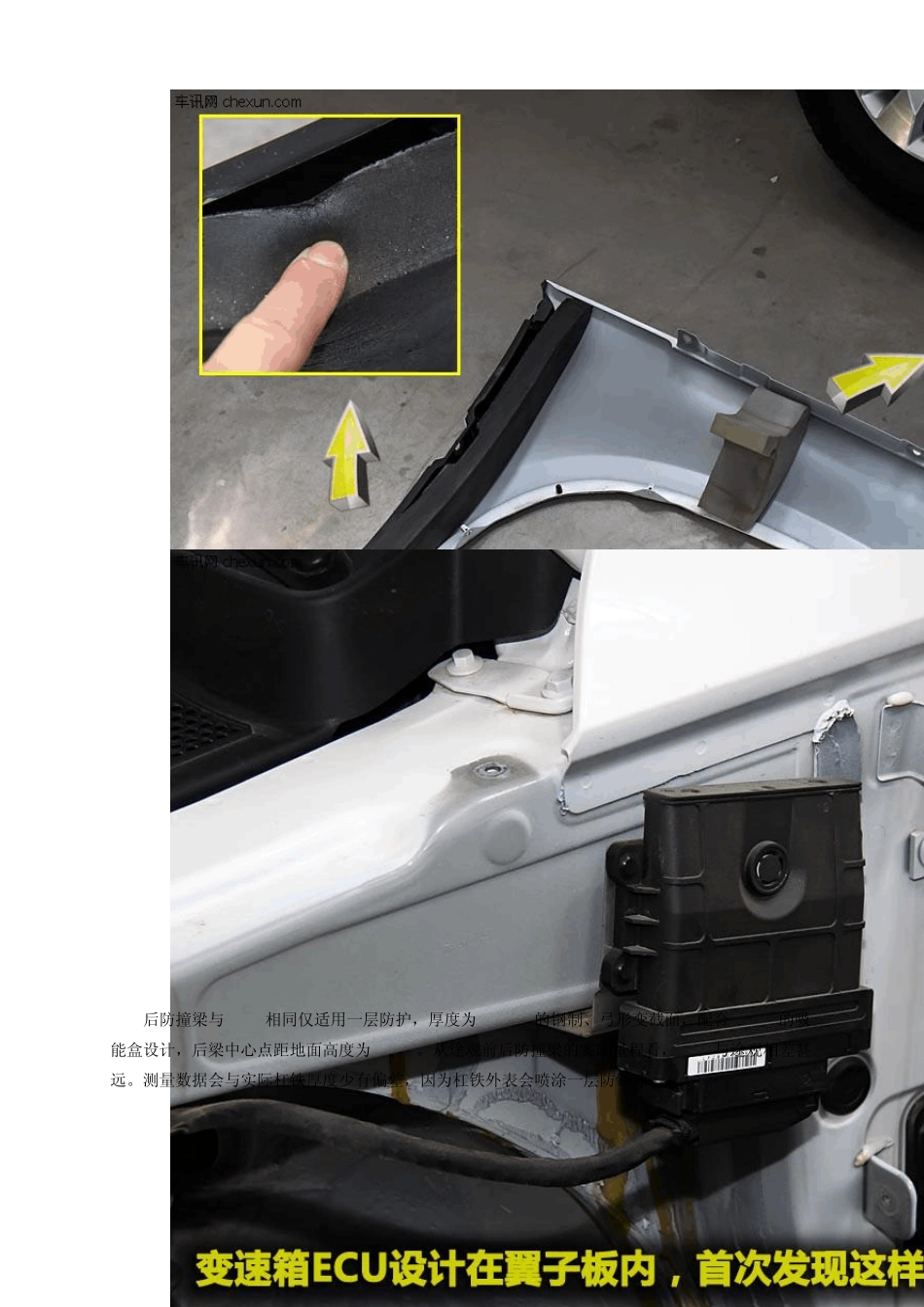

拆解大众途观 整车防护 大众途观的保险杠结构是常见的两层防撞设计，一层为了防护低速碰撞而设计的泡沫缓冲区，另外一层是金属保险杠，厚度为2.63mm金属杠与132mm长吸能盒相连，单独从保险杠尺寸来看比CR-V强悍一些。保险杠距地面高度相差不多。 途观与CR-V的前翼子板隔音几乎相同，均使用两层用料充足的隔音海绵，降低来自发动机和高速行驶产生的风噪，但途观使用的材质相对CR-V较好，我们前几期拆过的车型中几乎均只有一层隔音设计。比较有意思的是途观变速箱 ECU安装在翼子板内侧，思考如果发生侧面撞击造成 ECU损坏，会不会增加维修成本。 后防撞梁与CR-V相同仅适用一层防护，厚度为2.21mm的钢制、弓形变截面，配合 120mm的吸能盒设计，后梁中心点距地面高度为520mm。从途观前后防撞梁的实际量程看，CR-V与途观相差甚远。测量数据会与实际杠铁厚度少有偏差，因为杠铁外表会喷涂一层防锈漆。 门板做工 途观门窗升降器采用分体设计，成本较高但比较方便维修，尤其是金属材质成本和重量上均会有上升;升窗器四周均有胶皮作为防水和减震作用，分体式升窗器由于卡口过多，实际拆卸并不是很快捷。 前后门使用1.62mm厚的 W异型材防护钢板，在相同材料强度和相同厚度的前提下 W异型材结构比普通圆钢的强度稍好一些，门板内侧使用两块很厚的止震板用来防止共振，防撞梁中心点高度与地面垂直距离为700mm。前门内饰板并没有使用常见的泡沫而是硬质复合材料。 后门升窗器使用的是塑料材质的分体式设计，这一点与前门大不相同，密封方式和安装方式类似，但与前门使用材料不相同。后门防撞梁使用1.37mm厚的W异型材，钢梁中心点与地面垂直高度为 600mm。后防撞梁看似与门板分离但实际并不是，使用镜子倒影可以看出防撞梁与门板之间有一层发泡海绵缓冲层。 后门内饰板内侧也是用硬纸质复合材料，密集的固定点也同样可以减少门板异响，这一点与使用海绵隔音止震功能类似。后门窗独立升窗器周边镶嵌密封条而达到防水和止震效果。卸掉后备箱密封条可以看到缝隙中涂满防水胶，途观的工艺在细节地方确实考虑很周全。 车身结构与焊接 整体车身的强度与钢板材料、钢板厚度、焊接水平、结构设计等息息相关，并且整车使用钢板兆帕都不一样，我们使用一款三厢车的结构图可以了解不同强度的钢板设计。车身安全性本身是很复杂的问题，就算是得到C-NCAP、NCAP五星成绩也不能说就很安全，主要取决于人的因素，安全驾驶才是最关键的。 大众一直在宣扬自己有一...
