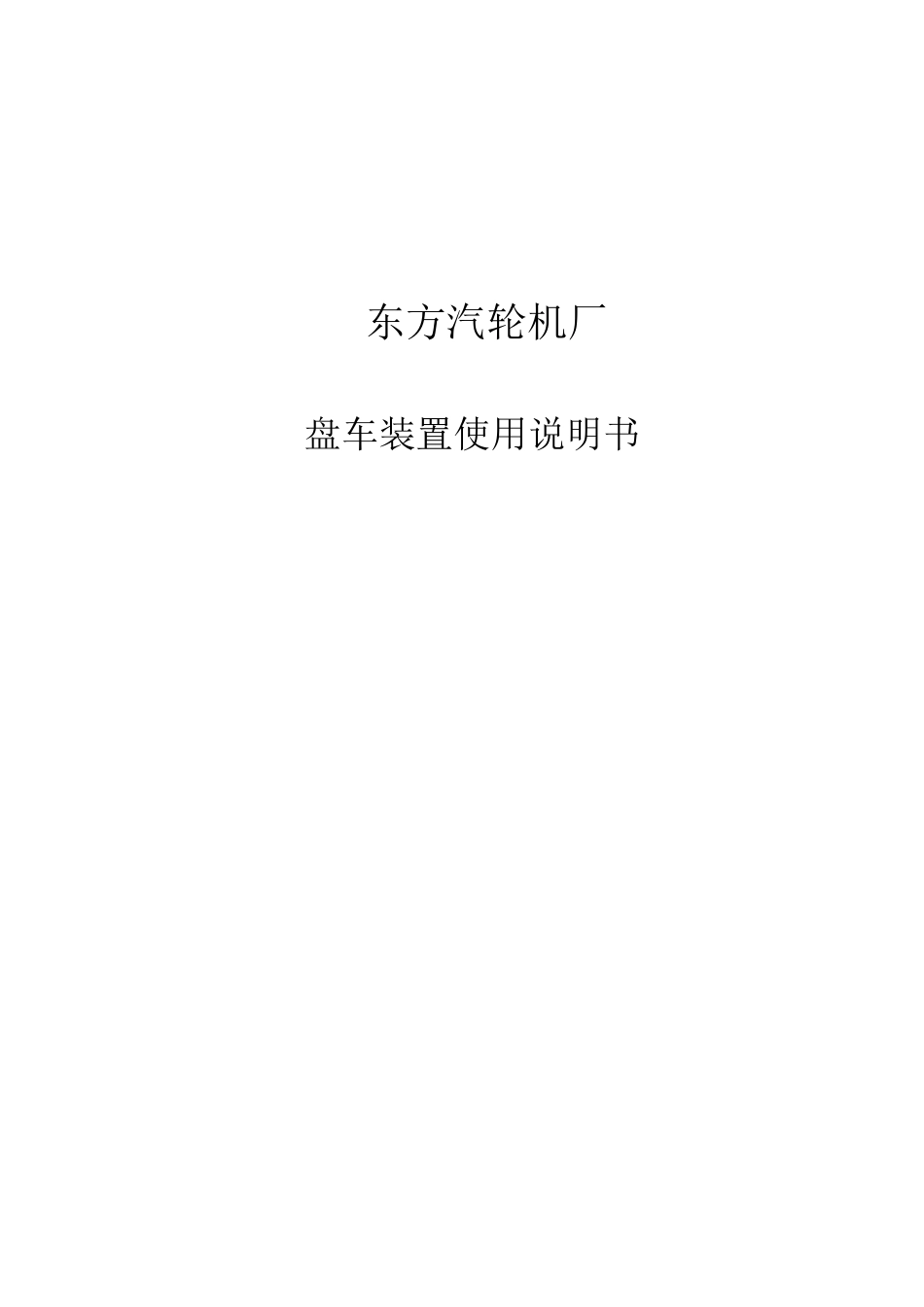

盘车装置使用说明书_第1页
1/7

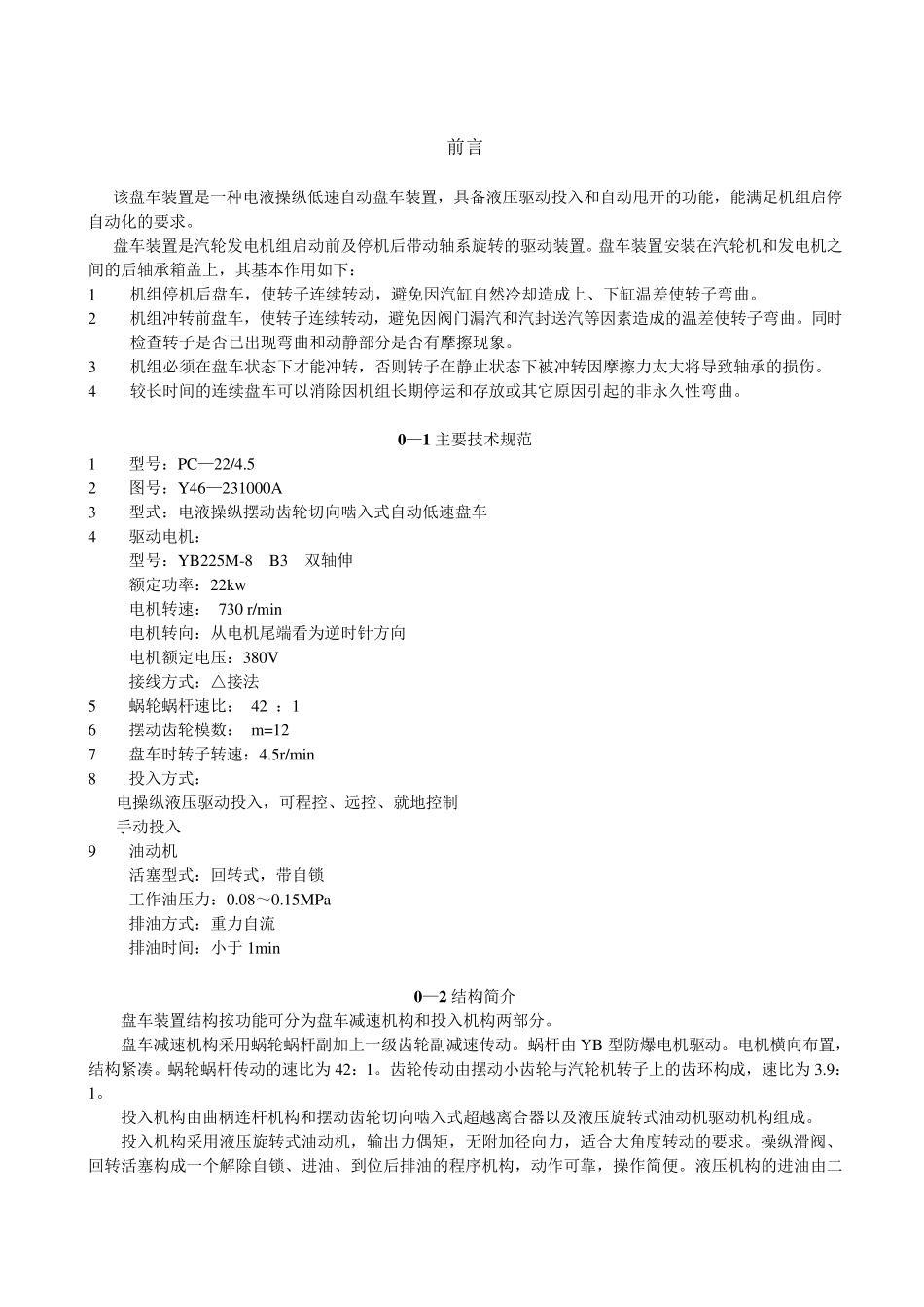

盘车装置使用说明书_第2页
2/7

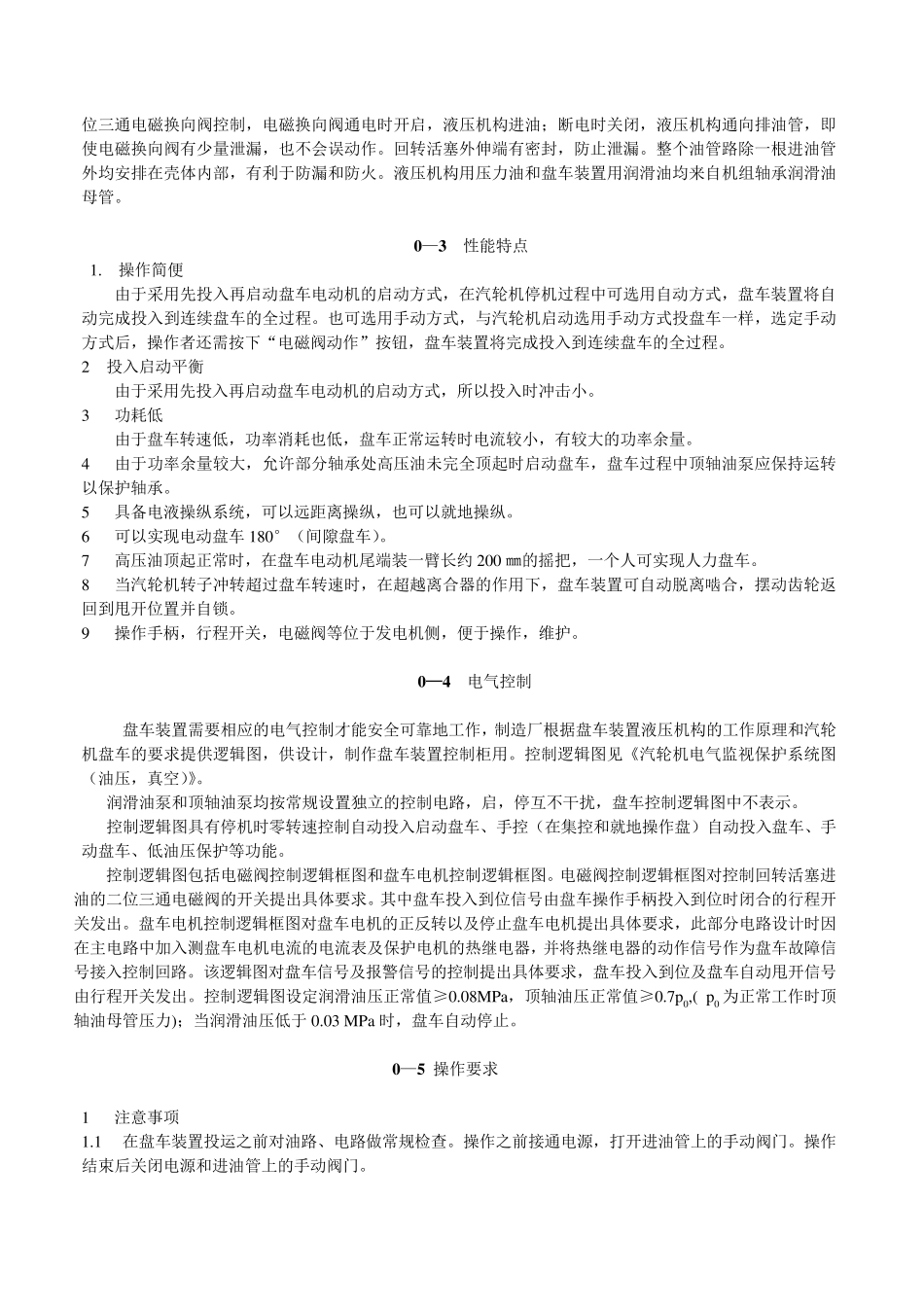

盘车装置使用说明书_第3页
3/7
东方汽轮机厂 盘车装置使用说明书 前言 该盘车装置是一种电液操纵低速自动盘车装置,具备液压驱动投入和自动甩开的功能,能满足机组启停自动化的要求。 盘车装置是汽轮发电机组启动前及停机后带动轴系旋转的驱动装置。盘车装置安装在汽轮机和发电机之间的后轴承箱盖上,其基本作用如下: 1 机组停机后盘车,使转子连续转动,避免因汽缸自然冷却造成上、下缸温差使转子弯曲。 2 机组冲转前盘车,使转子连续转动,避免因阀门漏汽和汽封送汽等因素造成的温差使转子弯曲。同时检查转子是否已出现弯曲和动静部分是否有摩擦现象。 3 机组必须在盘车状态下才能冲转,否则转子在静止状态下被冲转因摩擦力太大将导致轴承的损伤。 4 较长时间的连续盘车可以消除因机组长期停运和存放或其它原因引起的非永久性弯曲。 0 —1 主要技术规范 1 型号:PC—22/4.5 2 图号:Y46—231000A 3 型式:电液操纵摆动齿轮切向啮入式自动低速盘车 4 驱动电机: 型号:YB225M-8 B3 双轴伸 额定功率:22kw 电机转速: 730 r/min 电机转向:从电机尾端看为逆时针方向 电机额定电压:380V 接线方式:△接法 5 蜗轮蜗杆速比: 42 :1 6 摆动齿轮模数: m=12 7 盘车时转子转速:4.5r/min 8 投入方式: 电操纵液压驱动投入,可程控、远控、就地控制 手动投入 9 油动机 活塞型式:回转式,带自锁 工作油压力:0.08~0.15MPa 排油方式:重力自流 排油时间:小于 1min 0 —2 结构简介 盘车装置结构按功能可分为盘车减速机构和投入机构两部分。 盘车减速机构采用蜗轮蜗杆副加上一级齿轮副减速传动。蜗杆由 YB 型防爆电机驱动。电机横向布置,结构紧凑。蜗轮蜗杆传动的速比为 42:1。齿轮传动由摆动小齿轮与汽轮机转子上的齿环构成,速比为 3.9:1。 投入机构由曲柄连杆机构和摆动齿轮切向啮入式超越离合器以及液压旋转式油动机驱动机构组成。 投入机构采用液压旋转式油动机,输出力偶矩,无附加径向力,适合大角度转动的要求。操纵滑阀、回转活塞构成一个解除自锁、进油、到位后排油的程序机构,动作可靠,操作简便。液压机构的进油由二位三通电磁换向阀控制,电磁换向阀通电时开启,液压机构进油;断电时关闭,液压机构通向排油管,即使电磁换向阀有少量泄漏,也不会误动作。回转活塞外伸端有密封,防止泄漏。整个油管路除一根进油管外均安排在壳体内部,有利于防漏和防火。液压机构用压力油和盘车装置用润滑油均来自...
