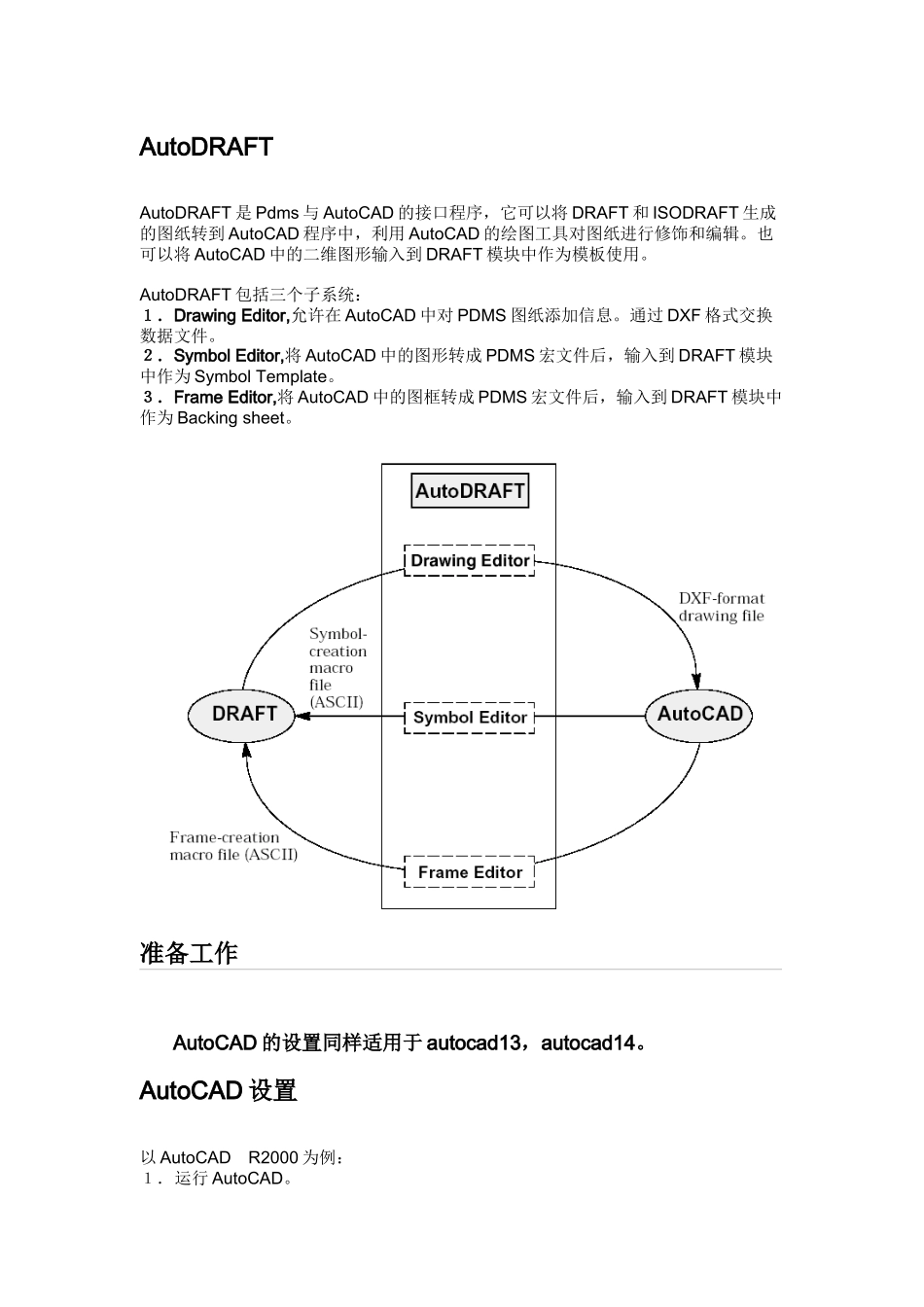

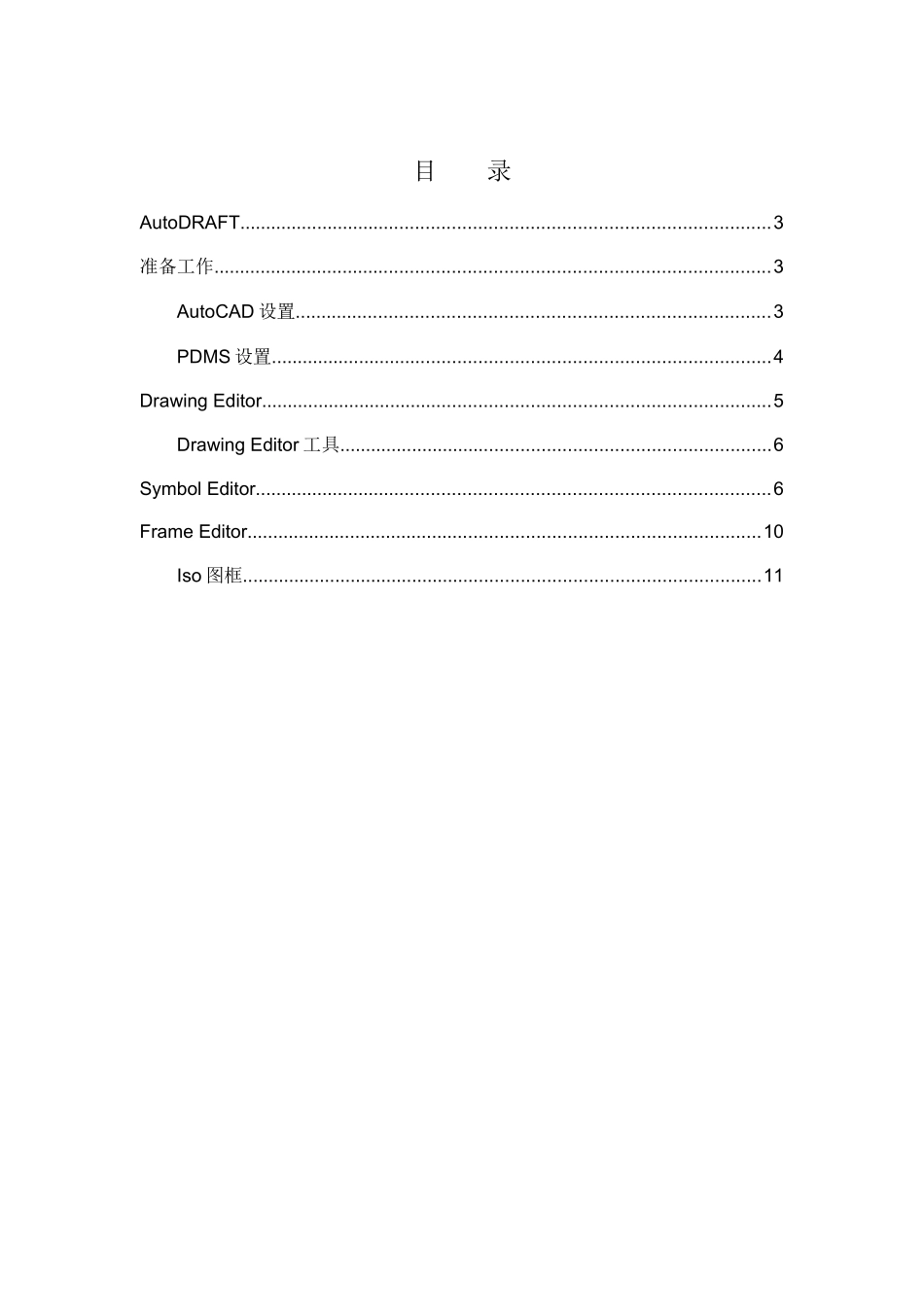

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS AutoDraft 培训手册目 录AutoDRAFT......................................................................................................3准备工作...........................................................................................................3AutoCAD 设置...........................................................................................3PDMS 设置................................................................................................4Drawing Editor..................................................................................................5Drawing Editor 工具...................................................................................6Symbol Editor...................................................................................................6Frame Editor...................................................................................................10Iso 图框....................................................................................................11AutoDRAFTAutoDRAFT 是 Pdms 与 AutoCAD 的接口程序，它可以将 DRAFT 和 ISODRAFT 生成的图纸转到 AutoCAD 程序中，利用 AutoCAD 的绘图工具对图纸进行修饰和编辑。也可以将 AutoCAD 中的二维图形输入到 DRAFT 模块中作为模板使用。AutoDRAFT 包括三个子系统：１．Drawing Editor,允许在 AutoCAD 中对 PDMS 图纸添加信息。通过 DXF 格式交换数据文件。２．Symbol Editor,将 AutoCAD 中的图形转成 PDMS 宏文件后，输入到 DRAFT 模块中作为 Symbol Template。３．Frame Editor,将 AutoCAD 中的图框转成 PDMS 宏文件后，输入到 DRAFT 模块中作为 Backing sheet。准备工作 AutoCAD 的设置同样适用于 autocad13，autocad14。AutoCAD 设置以 AutoCAD R2000 为例：１．运行 AutoCAD。２．选择 Tools>Options。在 Options 窗口中选择 Files 属性页，翻开 Support File Search Path 项。 ３．使用 Add 和 Browse 按钮将 cadcentre\pdms11.4 目录中的三个子目录\autodraftACAD,\autodraftACADsource,\autodraftfonts ...
