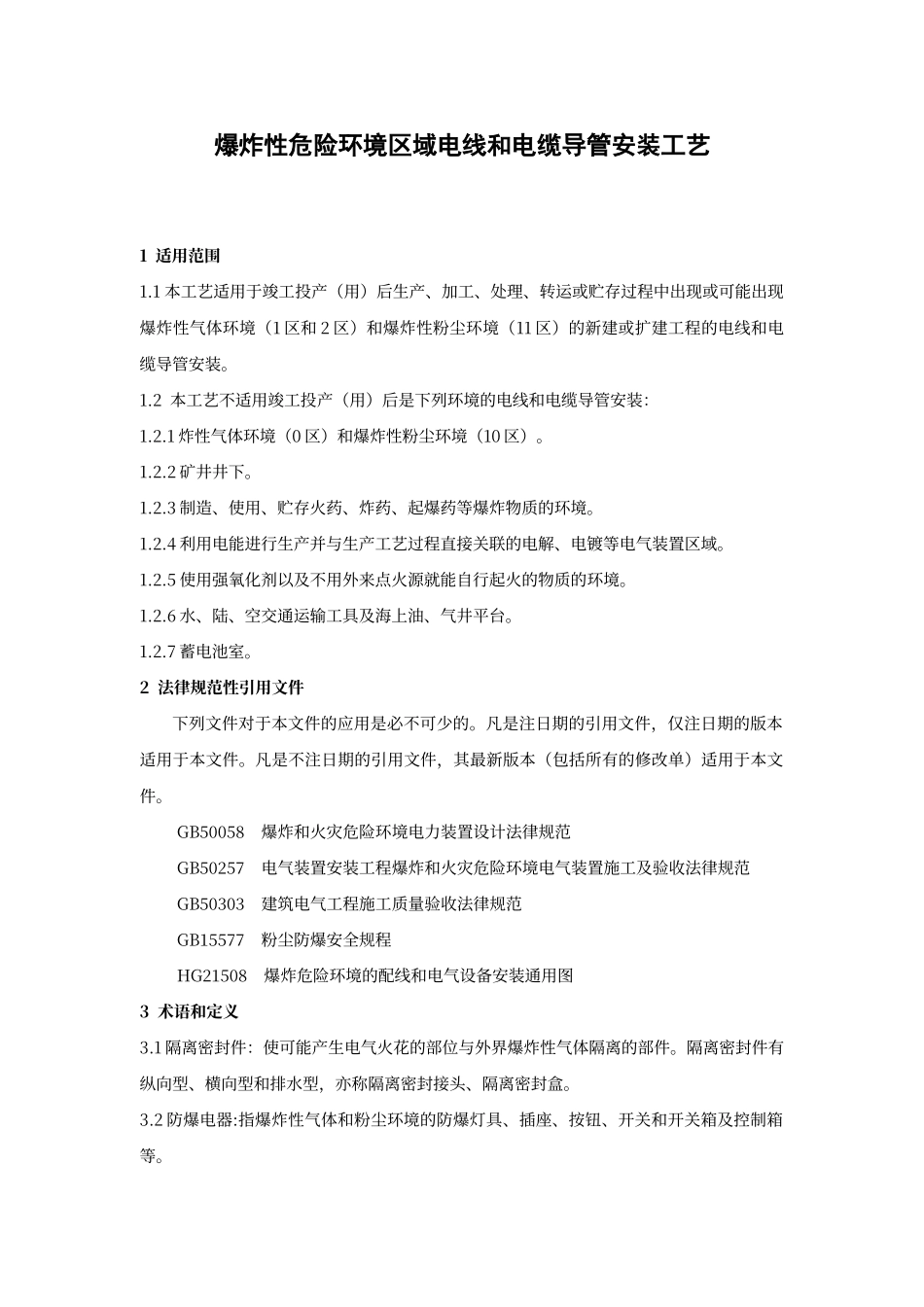

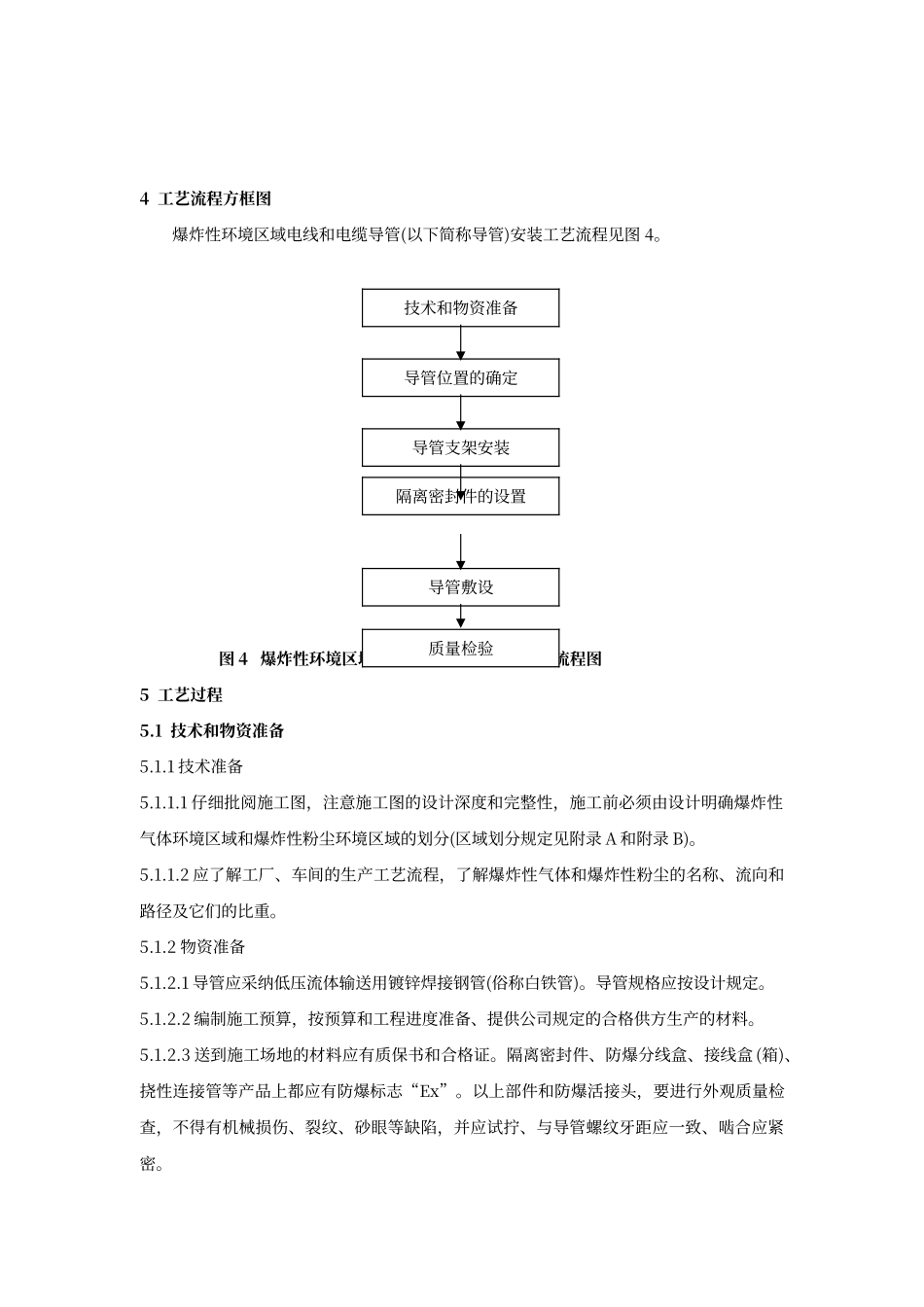

爆炸性危险环境区域电线和电缆导管安装工艺1 适用范围1.1 本工艺适用于竣工投产(用)后生产、加工、处理、转运或贮存过程中出现或可能出现爆炸性气体环境(1 区和 2 区)和爆炸性粉尘环境(11 区)的新建或扩建工程的电线和电缆导管安装。1.2 本工艺不适用竣工投产(用)后是下列环境的电线和电缆导管安装:1.2.1 炸性气体环境(0 区)和爆炸性粉尘环境(10 区)。1.2.2 矿井井下。1.2.3 制造、使用、贮存火药、炸药、起爆药等爆炸物质的环境。1.2.4 利用电能进行生产并与生产工艺过程直接关联的电解、电镀等电气装置区域。1.2.5 使用强氧化剂以及不用外来点火源就能自行起火的物质的环境。1.2.6 水、陆、空交通运输工具及海上油、气井平台。1.2.7 蓄电池室。2 法律规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB50058 爆炸和火灾危险环境电力装置设计法律规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范GB50303 建筑电气工程施工质量验收法律规范GB15577 粉尘防爆安全规程HG21508 爆炸危险环境的配线和电气设备安装通用图3 术语和定义3.1 隔离密封件:使可能产生电气火花的部位与外界爆炸性气体隔离的部件。隔离密封件有纵向型、横向型和排水型,亦称隔离密封接头、隔离密封盒。3.2 防爆电器:指爆炸性气体和粉尘环境的防爆灯具、插座、按钮、开关和开关箱及控制箱等。4 工艺流程方框图爆炸性环境区域电线和电缆导管(以下简称导管)安装工艺流程见图 4。 图 4 爆炸性环境区域电线和电缆导管安装工艺流程图5 工艺过程5.1 技术和物资准备5.1.1 技术准备5.1.1.1 仔细批阅施工图,注意施工图的设计深度和完整性,施工前必须由设计明确爆炸性气体环境区域和爆炸性粉尘环境区域的划分(区域划分规定见附录 A 和附录 B)。5.1.1.2 应了解工厂、车间的生产工艺流程,了解爆炸性气体和爆炸性粉尘的名称、流向和路径及它们的比重。5.1.2 物资准备5.1.2.1 导管应采纳低压流体输送用镀锌焊接钢管(俗称白铁管)。导管规格应按设计规定。5.1.2.2 编制施工预算,按预算和工程进度准备、提供公司规定的合格供方生产的材料。5.1.2.3 送到施工场地的材料应有质保书和合格证。隔离密封件、防爆分线盒、接线盒 (箱)、挠性连接管等产品上都应有防爆标志“Ex”。...
