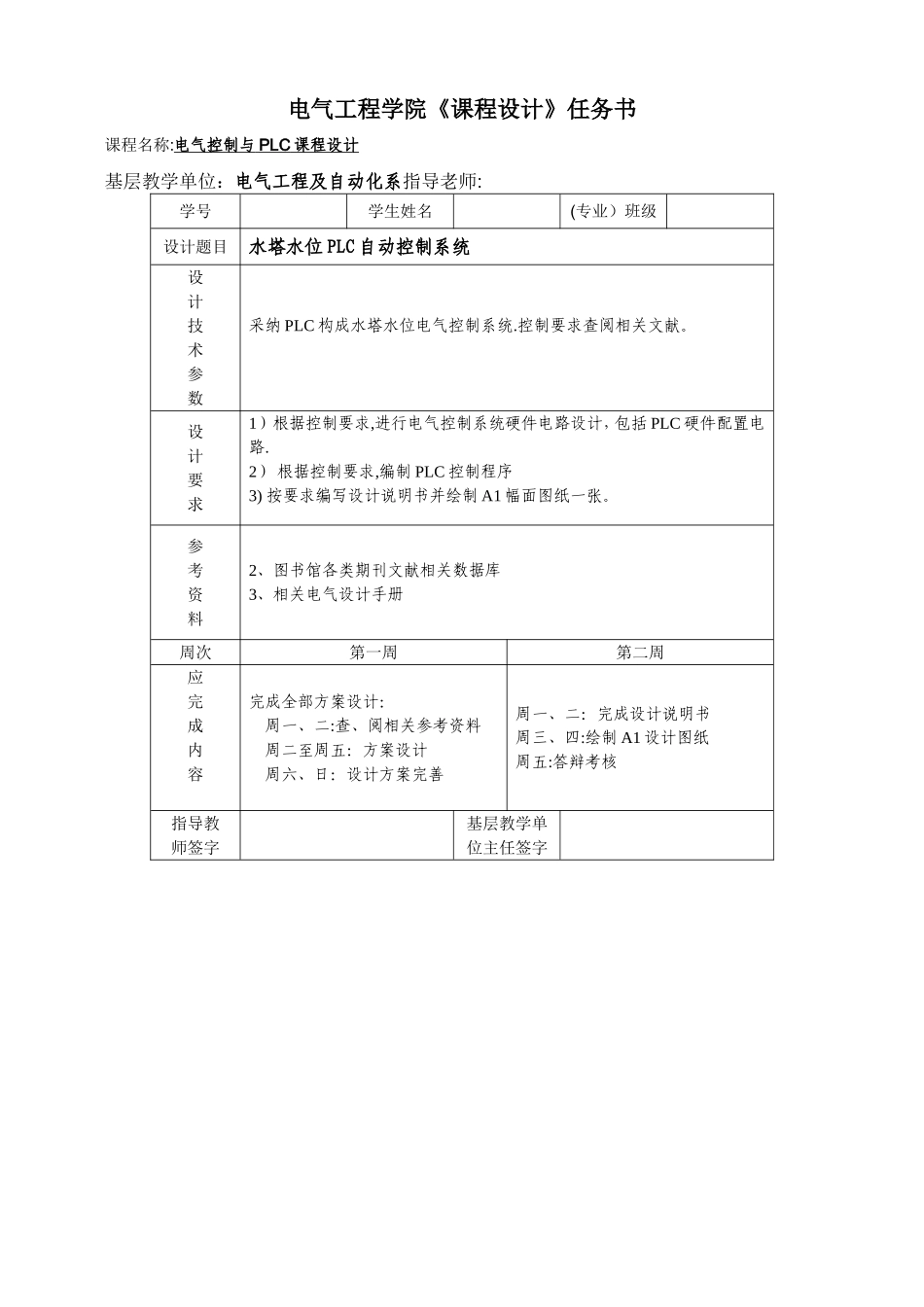

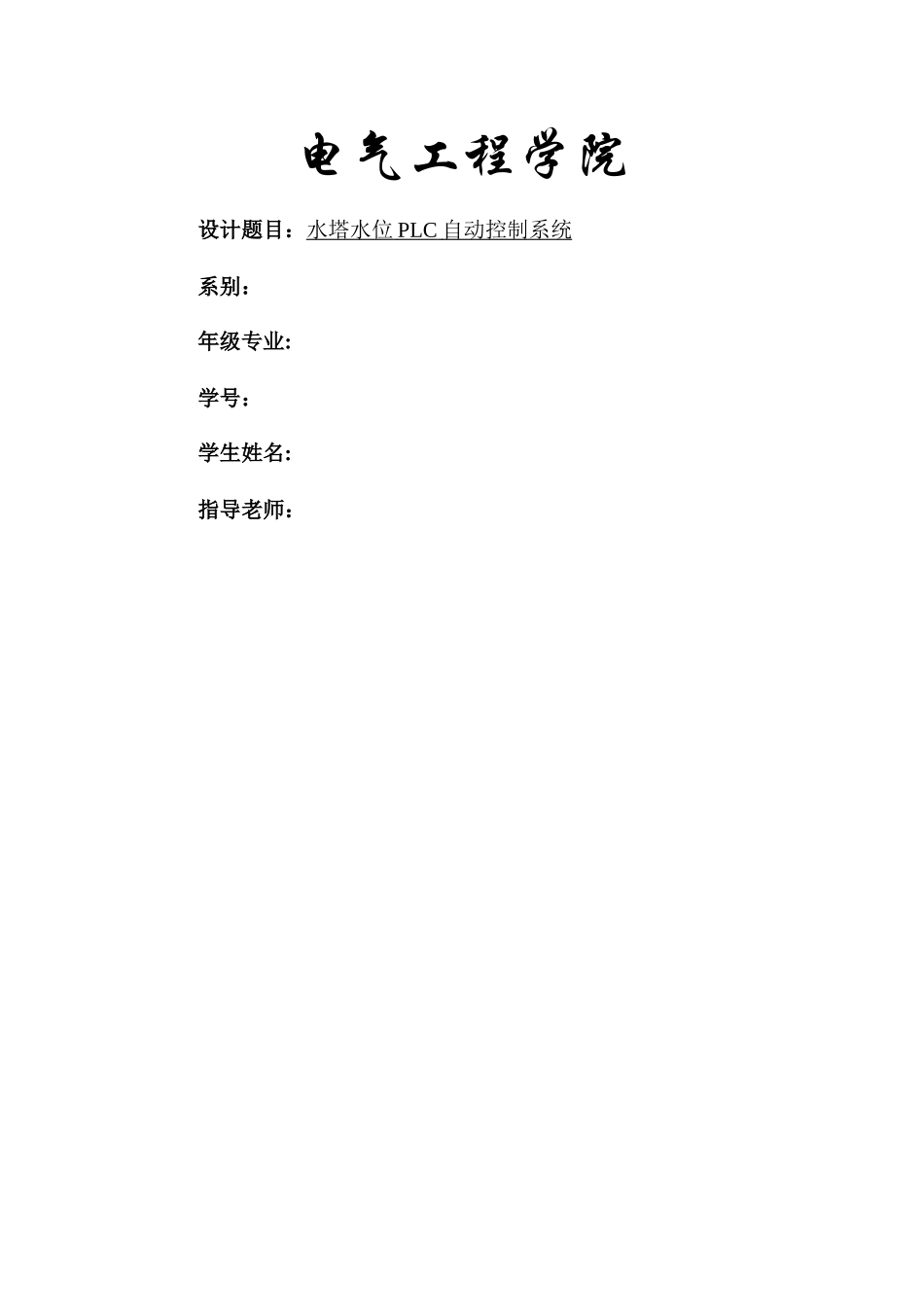

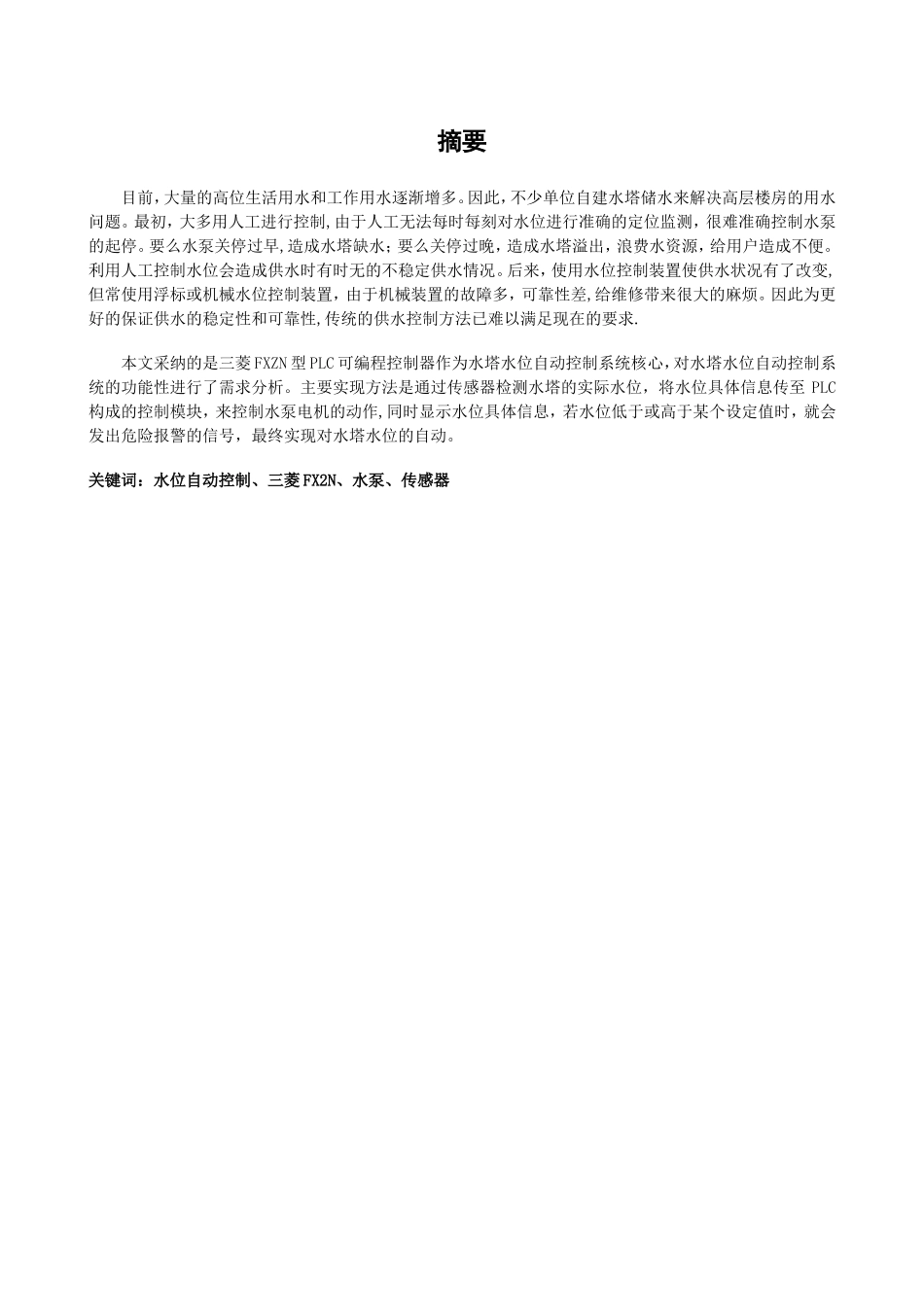

电气工程学院设计题目：水塔水位 PLC 自动控制系统 系别：年级专业:学号：学生姓名:指导老师：电气工程学院《课程设计》任务书课程名称:电气控制与 PLC 课程设计 基层教学单位：电气工程及自动化系指导老师:学号学生姓名(专业）班级设计题目水塔水位 PLC 自动控制系统设计技术参数采纳 PLC 构成水塔水位电气控制系统.控制要求查阅相关文献。设计要求1） 根据控制要求,进行电气控制系统硬件电路设计，包括 PLC 硬件配置电路.2） 根据控制要求,编制 PLC 控制程序3) 按要求编写设计说明书并绘制 A1 幅面图纸一张。参考资料2、图书馆各类期刊文献相关数据库3、相关电气设计手册周次第一周第二周应完成内容完成全部方案设计：周一、二:查、阅相关参考资料周二至周五：方案设计周六、日：设计方案完善周一、二：完成设计说明书周三、四:绘制 A1 设计图纸周五:答辩考核指导教师签字基层教学单位主任签字摘要目前，大量的高位生活用水和工作用水逐渐增多。因此，不少单位自建水塔储水来解决高层楼房的用水问题。最初，大多用人工进行控制,由于人工无法每时每刻对水位进行准确的定位监测，很难准确控制水泵的起停。要么水泵关停过早,造成水塔缺水；要么关停过晚，造成水塔溢出，浪费水资源，给用户造成不便。利用人工控制水位会造成供水时有时无的不稳定供水情况。后来，使用水位控制装置使供水状况有了改变,但常使用浮标或机械水位控制装置，由于机械装置的故障多，可靠性差,给维修带来很大的麻烦。因此为更好的保证供水的稳定性和可靠性,传统的供水控制方法已难以满足现在的要求.本文采纳的是三菱 FXZN 型 PLC 可编程控制器作为水塔水位自动控制系统核心，对水塔水位自动控制系统的功能性进行了需求分析。主要实现方法是通过传感器检测水塔的实际水位，将水位具体信息传至 PLC构成的控制模块，来控制水泵电机的动作,同时显示水位具体信息，若水位低于或高于某个设定值时，就会发出危险报警的信号，最终实现对水塔水位的自动。关键词：水位自动控制、三菱 FX2N、水泵、传感器目录摘要 I目录 2 第一章绪论 1 1 。 1 本课题的选题背景与意义 1 1 。 2 可编程逻辑控制器简述 1 第二章水塔水位控制系统硬件设计 2 2.1 基于 PLC 的水塔水位控制系统基本原理 2 2 。 2 水塔水位控制系统要求 2 2 。 3 水塔水位控制系统主电路设计 3 2 。 4 系统硬件元器件选择 4 2 。 5 I/O 口的分配及 PLC...
