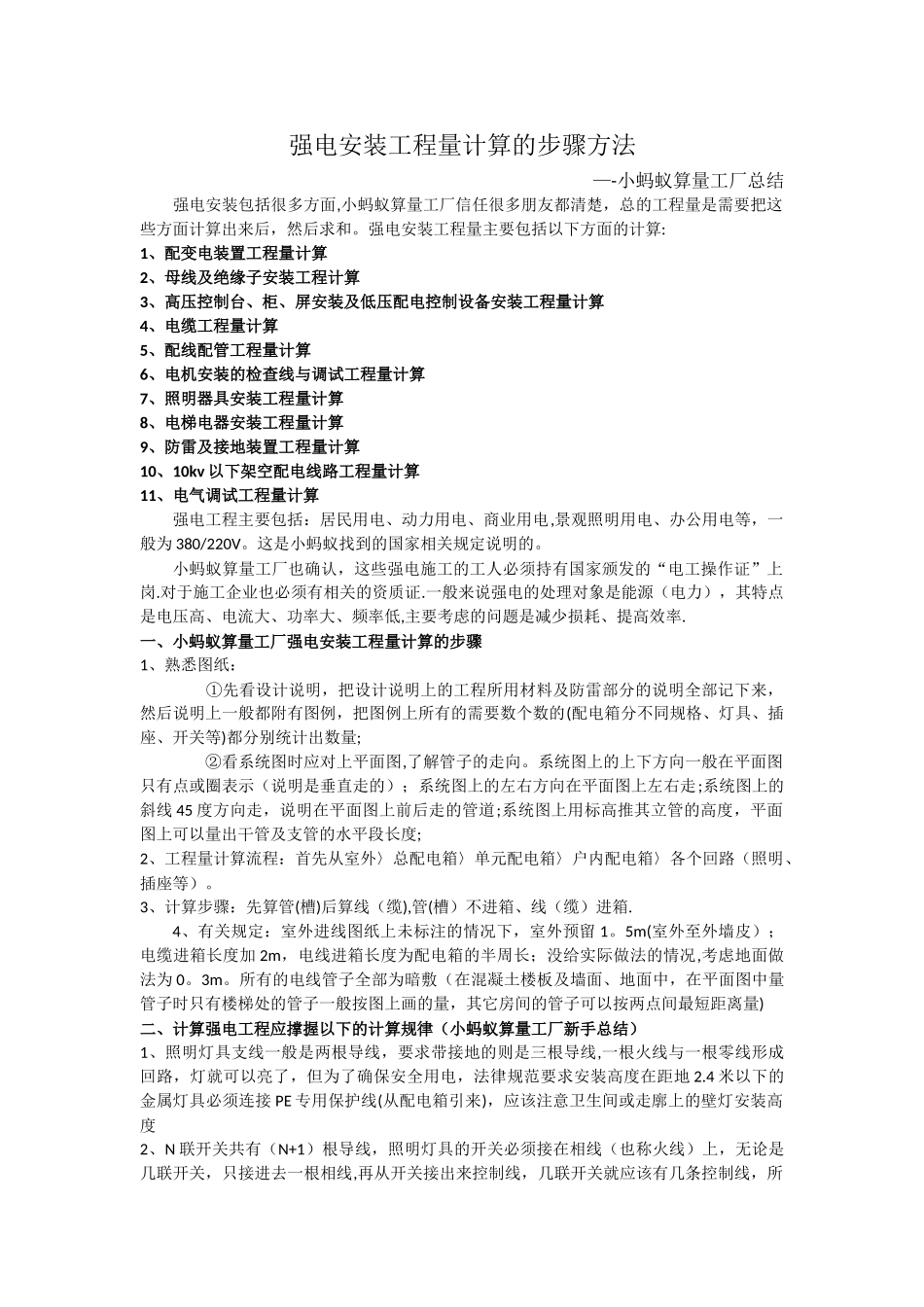

强电安装工程量计算的步骤方法_第1页
1/2

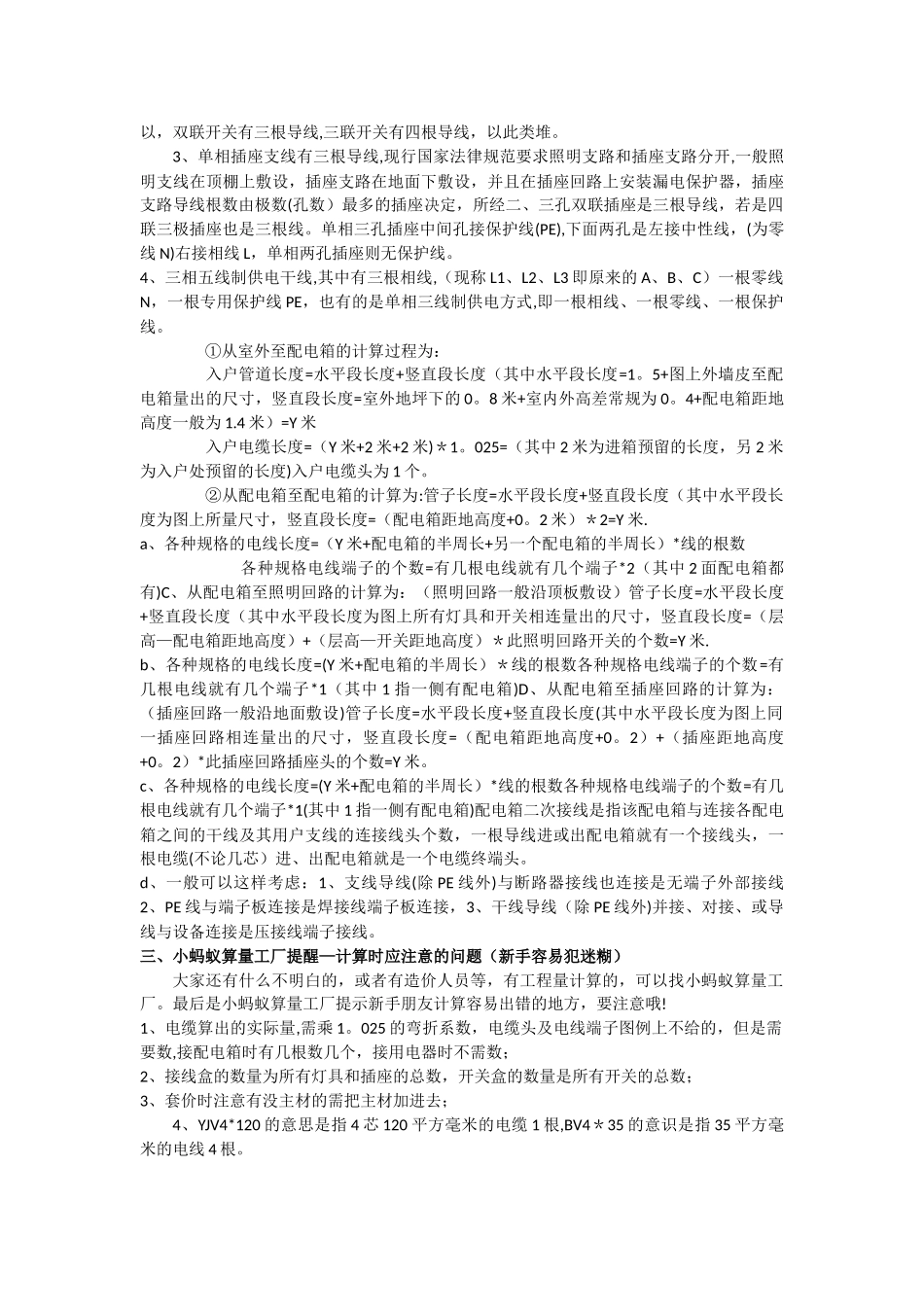

强电安装工程量计算的步骤方法_第2页
2/2
强电安装工程量计算的步骤方法—-小蚂蚁算量工厂总结 强电安装包括很多方面,小蚂蚁算量工厂信任很多朋友都清楚,总的工程量是需要把这些方面计算出来后,然后求和。强电安装工程量主要包括以下方面的计算:1、配变电装置工程量计算2、母线及绝缘子安装工程计算3、高压控制台、柜、屏安装及低压配电控制设备安装工程量计算4、电缆工程量计算5、配线配管工程量计算6、电机安装的检查线与调试工程量计算7、照明器具安装工程量计算8、电梯电器安装工程量计算9、防雷及接地装置工程量计算10、10kv 以下架空配电线路工程量计算11、电气调试工程量计算强电工程主要包括:居民用电、动力用电、商业用电,景观照明用电、办公用电等,一般为 380/220V。这是小蚂蚁找到的国家相关规定说明的。小蚂蚁算量工厂也确认,这些强电施工的工人必须持有国家颁发的“电工操作证”上岗.对于施工企业也必须有相关的资质证.一般来说强电的处理对象是能源(电力),其特点是电压高、电流大、功率大、频率低,主要考虑的问题是减少损耗、提高效率.一、小蚂蚁算量工厂强电安装工程量计算的步骤1、熟悉图纸: ①先看设计说明,把设计说明上的工程所用材料及防雷部分的说明全部记下来,然后说明上一般都附有图例,把图例上所有的需要数个数的(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量; ②看系统图时应对上平面图,了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示(说明是垂直走的);系统图上的左右方向在平面图上左右走;系统图上的斜线 45 度方向走,说明在平面图上前后走的管道;系统图上用标高推其立管的高度,平面图上可以量出干管及支管的水平段长度;2、工程量计算流程:首先从室外〉总配电箱〉单元配电箱〉户内配电箱〉各个回路(照明、插座等)。3、计算步骤:先算管(槽)后算线(缆),管(槽)不进箱、线(缆)进箱.4、有关规定:室外进线图纸上未标注的情况下,室外预留 1。5m(室外至外墙皮);电缆进箱长度加 2m,电线进箱长度为配电箱的半周长;没给实际做法的情况,考虑地面做法为 0。3m。所有的电线管子全部为暗敷(在混凝土楼板及墙面、地面中,在平面图中量管子时只有楼梯处的管子一般按图上画的量,其它房间的管子可以按两点间最短距离量)二、计算强电工程应撑握以下的计算规律(小蚂蚁算量工厂新手总结)1、照明灯具支线一般是两根导线,要求带接地的则是三根导线,一根火线与一根零线形成回路,灯就可以亮了,但为了确保安全用...
