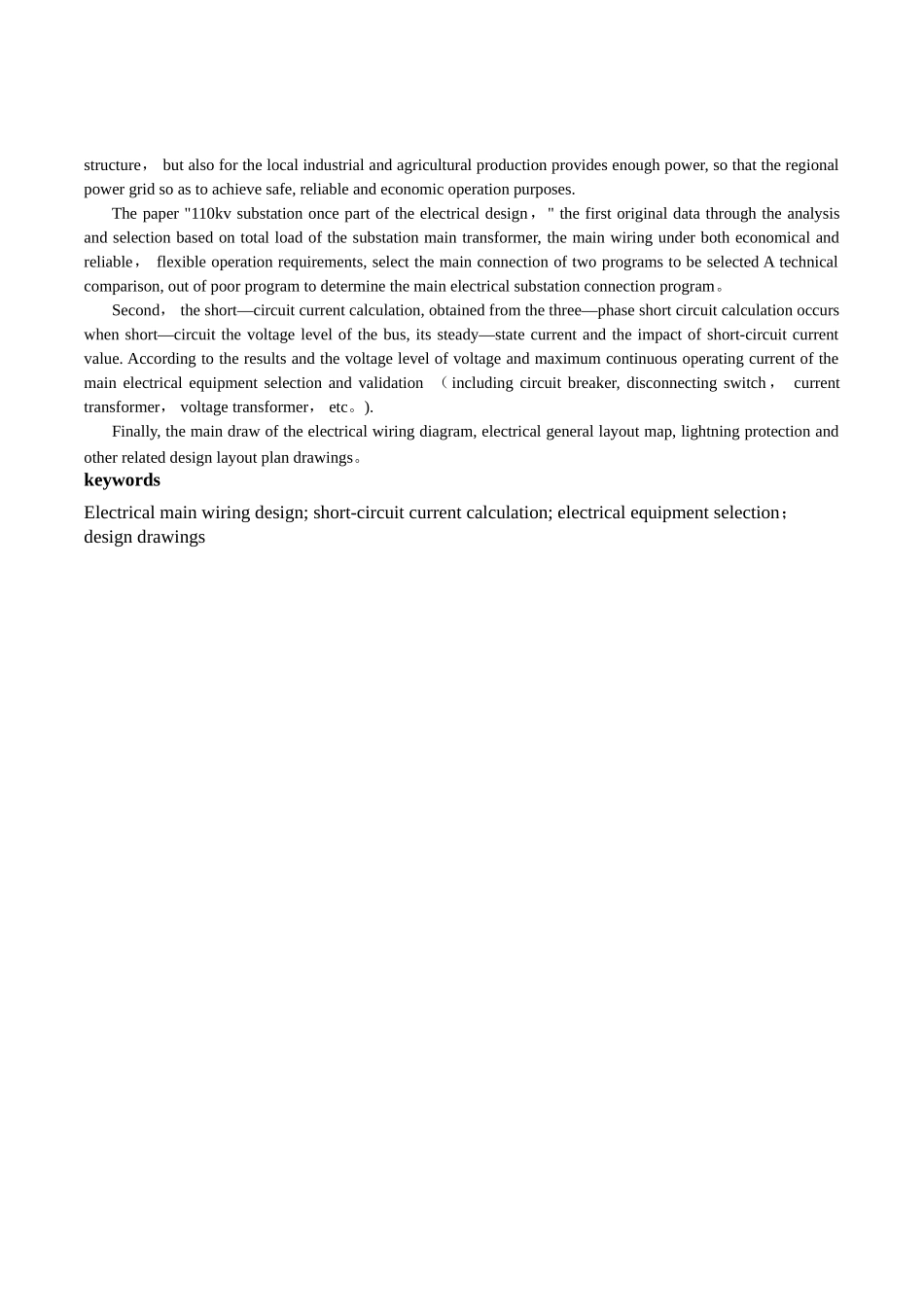

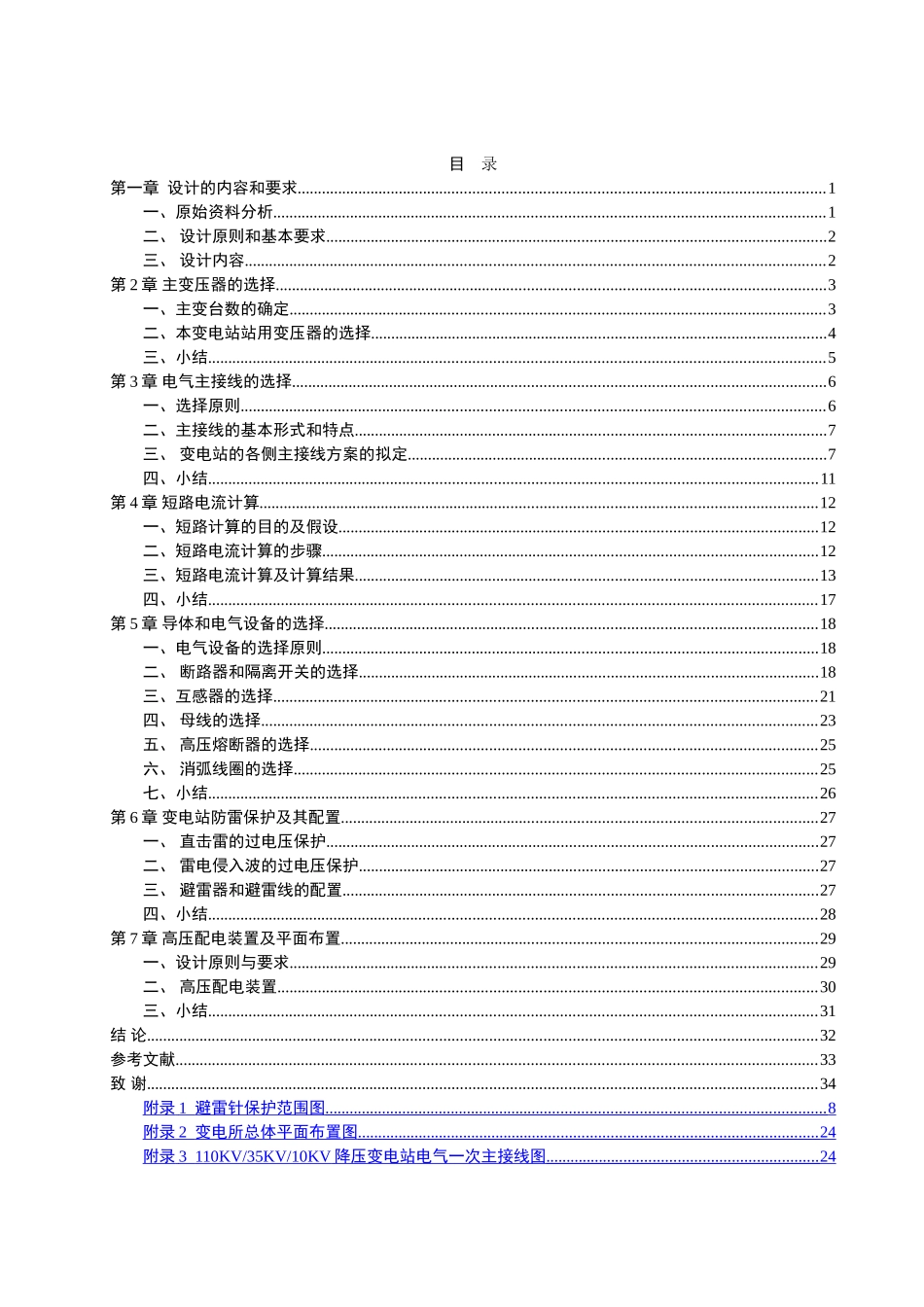

四川大学成人教育学院本科生(函授)毕业论文（设计）题 目 110kV 变电站一次部分电气设计 办学学院 四川大学 教 学 部 西藏函授站 专 业 电气工程及其自动化 年 级 2024 级 指导老师 魏振波 学生姓名 王志永 学 号 20241401021 2024 年 5 月 3 日 摘 要学生：王志永 指导老师：魏振波 变电站作为电力系统中的重要组成部分,直接影响整个电力系统的安全与经济运行。本论文中待设计的变电站是一座降压变电站，在系统中起着汇聚和分配电能的作用，担负着向该地区工厂、农村供电的重要任务。该变电站的建成，不仅增强了当地电网的网络结构，而且为当地的工农业生产提供了足够的电能，从而达到使本地区电网安全、可靠、经济运行的目的。本论文《110kv 变电站一次部分电气设计》，首先通过对原始资料的分析及根据变电站的总负荷选择主变压器，同时根据主接线的经济可靠、运行灵活的要求，选择了两种待选主接线方案进行了技术比较，淘汰较差的方案，确定了变电站电气主接线方案.其次进行短路电流计算,从三相短路计算中得到当短路发生在各电压等级的母线时，其短路稳态电流和冲击电流的值。再根据计算结果及各电压等级的额定电压和最大持续工作电流进行主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器等)。最后，并绘制了电气主接线图、电气总平面布置图、防雷保护配置图等相关设计图纸。关键词 电气主接线设计;短路电流计算;电气设备选择AbstractPower system substation as an important part of the entire power system directly affects the safety and economic operation. To be designed in this paper is a step—down substation substation in the system plays the role of aggregation and distribution of electric energy, charged with the factory to the region ， the important task of rural electrification. The completion of the substation will not only strengthen the local power grid network structure， but also for the local industrial and agricultural production provides enough power, so that the regional power grid so as to achieve safe, reliable and economic operation purposes.The paper "110kv substation once part of the...
