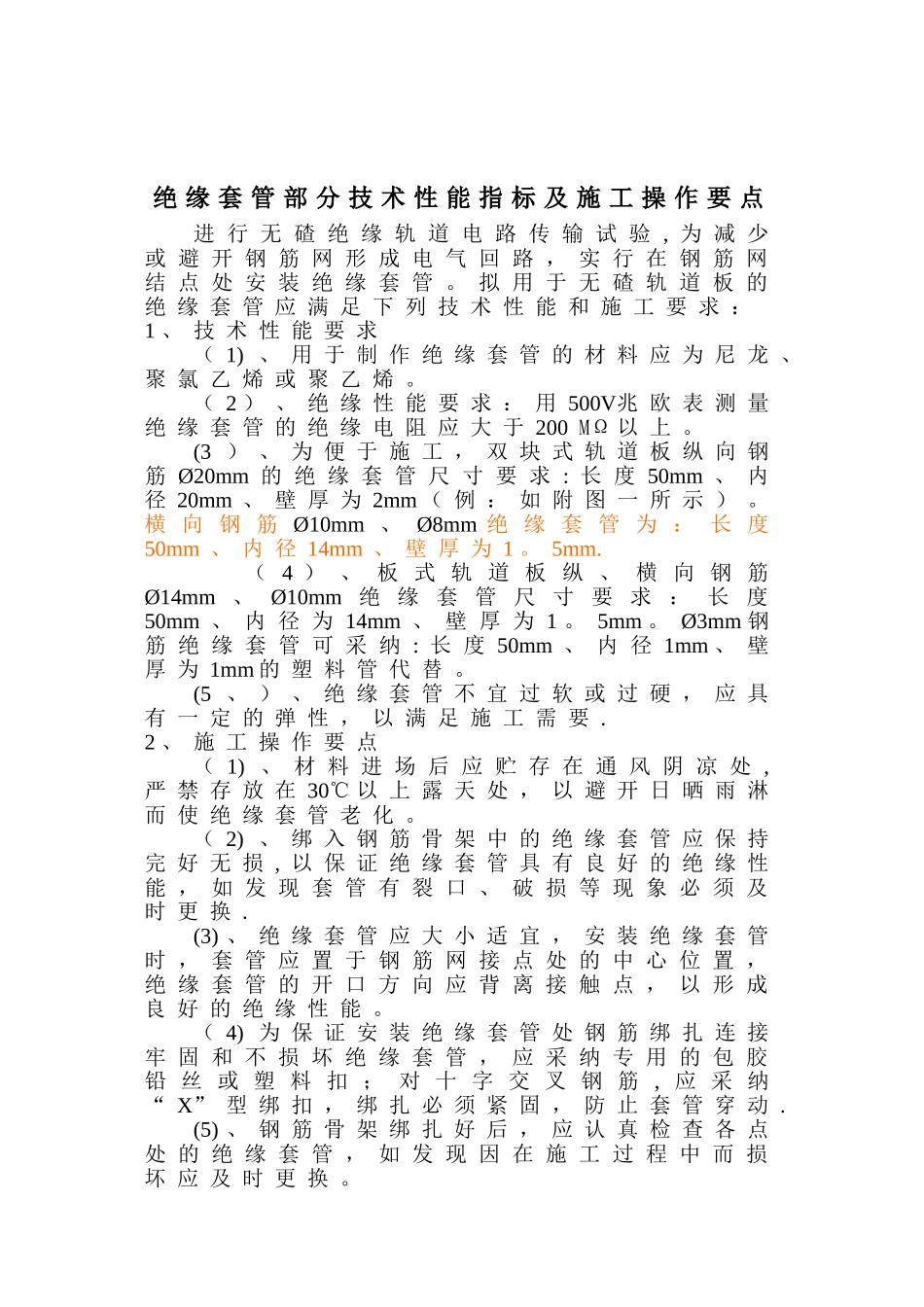

绝缘套管部分技术性能要求及施工操作要点

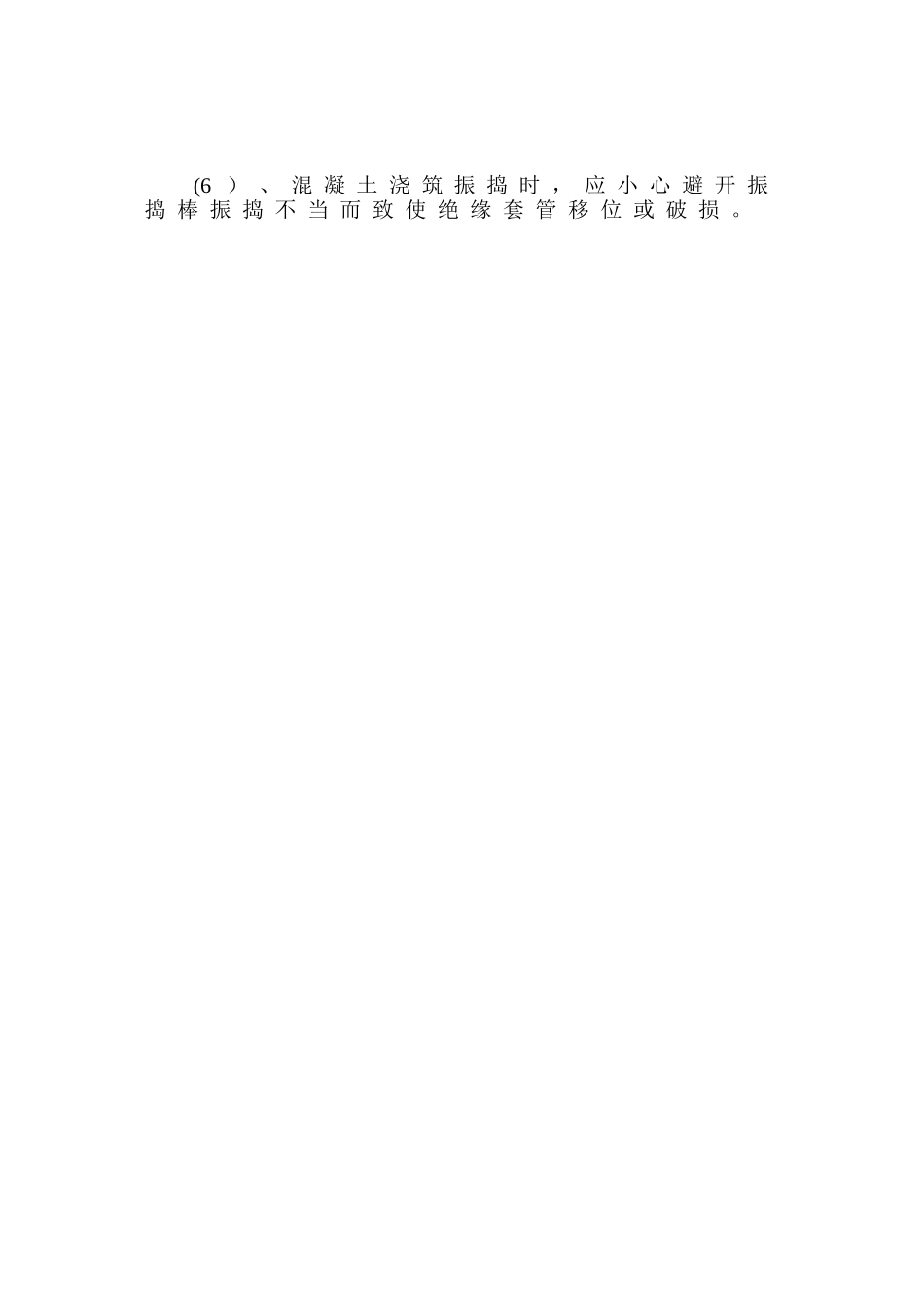

绝 缘 套 管 部 分 技 术 性 能 指 标 及 施 工 操 作 要 点进 行 无 碴 绝 缘 轨 道 电 路 传 输 试 验 , 为 减 少或 避 开 钢 筋 网 形 成 电 气 回 路 ， 实 行 在 钢 筋 网结 点 处 安 装 绝 缘 套 管 。 拟 用 于 无 碴 轨 道 板 的绝 缘 套 管 应 满 足 下 列 技 术 性 能 和 施 工 要 求 ：1 、 技 术 性 能 要 求（ 1) 、 用 于 制 作 绝 缘 套 管 的 材 料 应 为 尼 龙 、聚 氯 乙 烯 或 聚 乙 烯 。（ 2 ） 、 绝 缘 性 能 要 求 ： 用 500V兆 欧 表 测 量绝 缘 套 管 的 绝 缘 电 阻 应 大 于 200 MΩ 以 上 。(3 ） 、 为 便 于 施 工 ， 双 块 式 轨 道 板 纵 向 钢筋 Ø20mm 的 绝 缘 套 管 尺 寸 要 求 : 长 度 50mm 、 内径 20mm 、 壁 厚 为 2mm （ 例 ： 如 附 图 一 所 示 ） 。横 向 钢 筋 Ø10mm 、 Ø8mm 绝 缘 套 管 为 ： 长 度50mm 、 内 径 14mm 、 壁 厚 为 1 。 5mm. （ 4 ） 、 板 式 轨 道 板 纵 、 横 向 钢 筋Ø14mm 、 Ø10mm 绝 缘 套 管 尺 寸 要 求 ： 长 度50mm 、 内 径 为 14mm 、 壁 厚 为 1 。 5mm 。 Ø3mm 钢筋 绝 缘 套 管 可 采 纳 : 长 度 50mm 、 内 径 1mm 、 壁厚 为 1mm 的 塑 料 管 代 替 。(5 、 ） 、 绝 缘 套 管 不 宜 过 软 或 过 硬 ， 应 具有 一 定 的 弹 性 ， 以 满 足 施 工 需 要 .2 、 施 工 操 作 要 点（ 1) 、 材 料 进 场 后 应 贮 存 在 通 风 阴 凉 处 ,严 禁 存 放 在 30℃ 以 上 露 天 处 ， 以 避 开 日 晒 雨 淋而 使 绝 缘 套 管 老 化 。（ 2) 、 绑 入 钢 筋 骨 架 中 的 绝 缘 套 管 应 保 持完 好 无 损 , 以 保 证 绝 缘 套 管 具 有 良 好 的 绝 缘 性能 ， 如 发 现 套 管 有 裂 口 、 破 损 等 现 象 必 须 及时 更 换 .(3) 、 绝 缘 套 管 应 大 小 适 宜 ， 安 装 绝 缘 套 管时 ， 套 管 应 置 于 钢 筋 网 接 点 处 的 中 心 位 置 ，绝 缘 套 管 的 开 口 方 向 应 背 离 接 触 点 ， 以 形 成良 好 的 绝 缘 性 能 。（ 4) 为 保 证 安 装 绝 缘 套 管 处 钢 筋 绑 扎 连 接牢 固 和 不 损 坏 绝 缘 套 管 ， 应 采 纳 专 用 的 包 胶铅 丝 或 塑 料 扣 ； 对 十 字 交 叉 钢 筋 , 应 采 纳“ X” 型 绑 扣 ， 绑 扎 必 须 紧 固 ， 防 止 套 管 穿 动 .(5) 、 钢 筋 骨 架 绑 扎 好 后 ， 应 认 真 检 查 各 点处 的 绝 缘 套 管 ， 如 发 现 因 在 施 工 过 程 中 而 损坏 应 及 时 更 换 。(6 ） 、 混 凝 土 浇 筑 振 捣 时 ， 应 小 心 避 开 振捣 棒 振 捣 不 当 而 致 使 绝 缘 套 管 移 位 或 破 损 。
