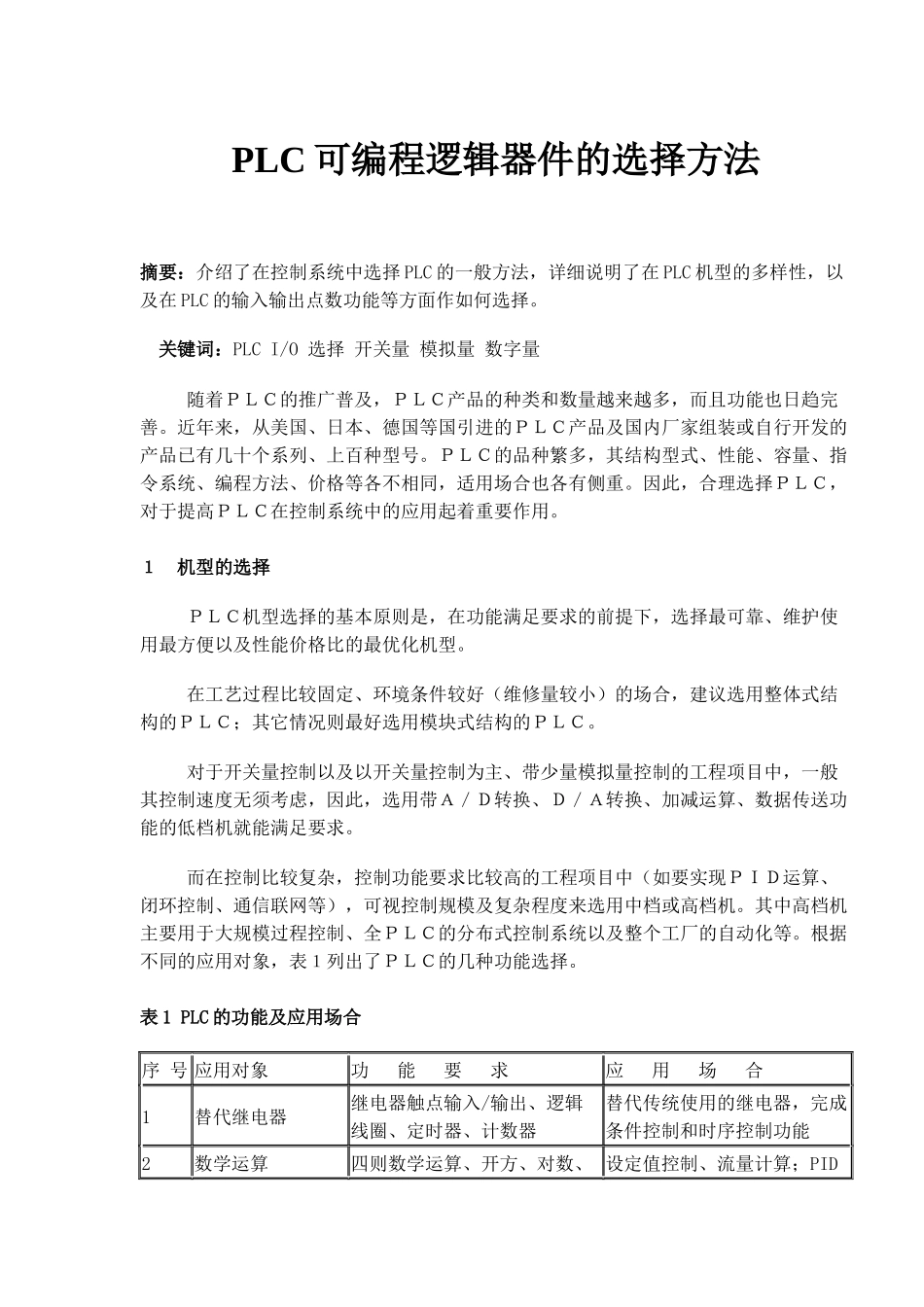

PLC可编程逻辑器件的选择方法_第1页
1/7

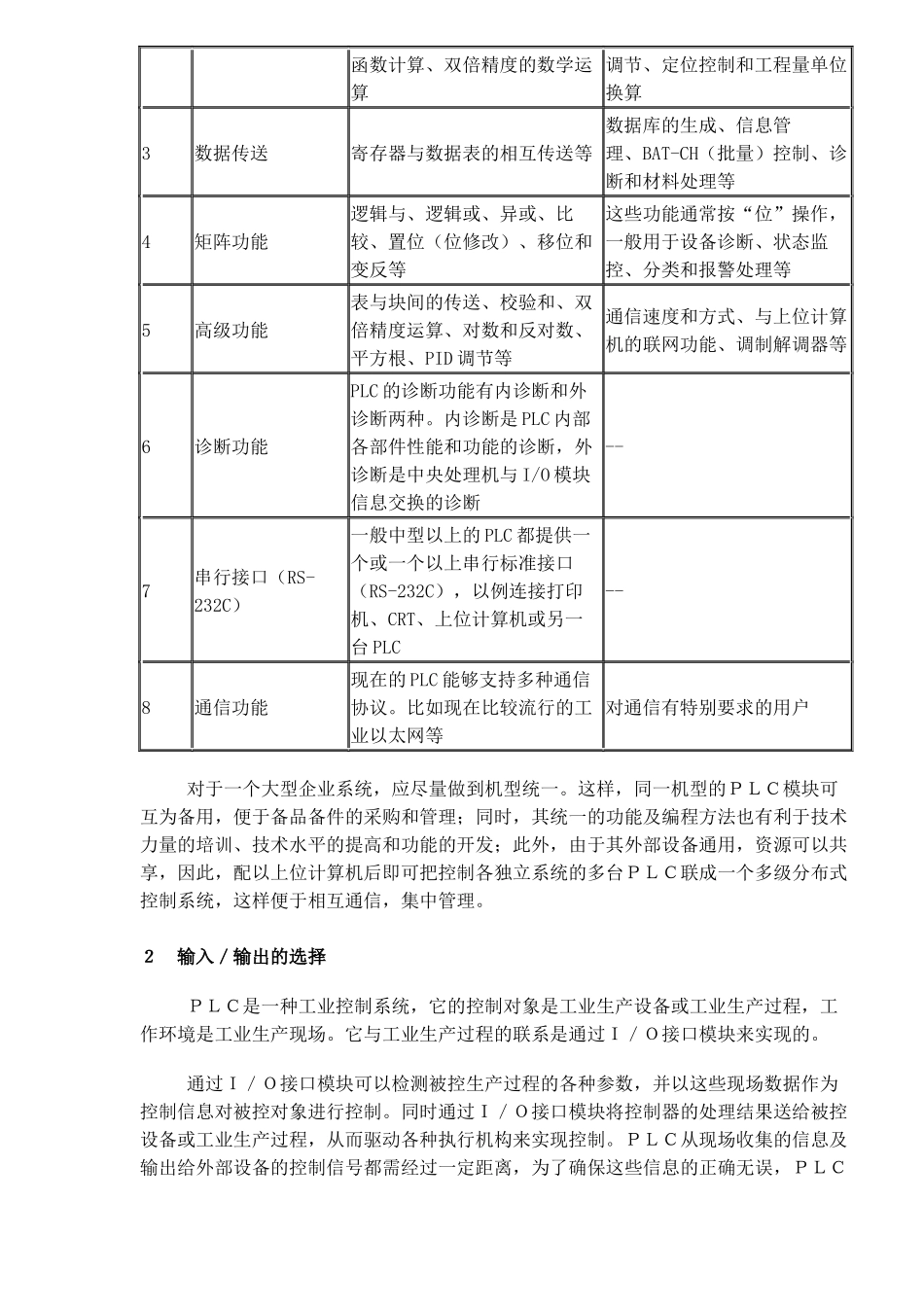

PLC可编程逻辑器件的选择方法_第2页
2/7

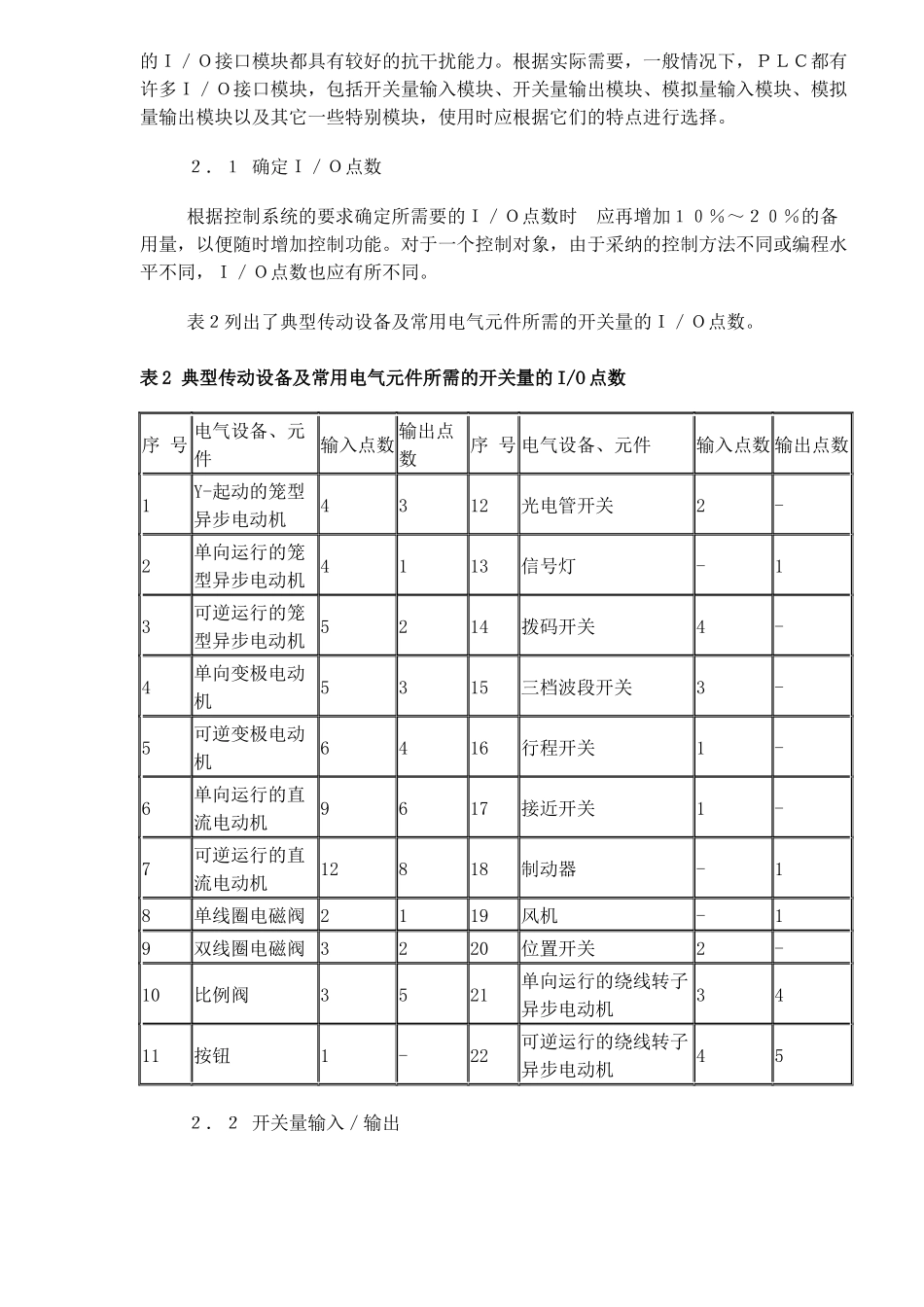

PLC可编程逻辑器件的选择方法_第3页
3/7
PLC 可编程逻辑器件的选择方法摘要:介绍了在控制系统中选择 PLC 的一般方法,详细说明了在 PLC 机型的多样性,以及在 PLC 的输入输出点数功能等方面作如何选择。 关键词:PLC I/O 选择 开关量 模拟量 数字量随着PLC的推广普及,PLC产品的种类和数量越来越多,而且功能也日趋完善。近年来,从美国、日本、德国等国引进的PLC产品及国内厂家组装或自行开发的产品已有几十个系列、上百种型号。PLC的品种繁多,其结构型式、性能、容量、指令系统、编程方法、价格等各不相同,适用场合也各有侧重。因此,合理选择PLC,对于提高PLC在控制系统中的应用起着重要作用。1 机型的选择PLC机型选择的基本原则是,在功能满足要求的前提下,选择最可靠、维护使用最方便以及性能价格比的最优化机型。在工艺过程比较固定、环境条件较好(维修量较小)的场合,建议选用整体式结构的PLC;其它情况则最好选用模块式结构的PLC。对于开关量控制以及以开关量控制为主、带少量模拟量控制的工程项目中,一般其控制速度无须考虑,因此,选用带A/D转换、D/A转换、加减运算、数据传送功能的低档机就能满足要求。而在控制比较复杂,控制功能要求比较高的工程项目中(如要实现PID运算、闭环控制、通信联网等),可视控制规模及复杂程度来选用中档或高档机。其中高档机主要用于大规模过程控制、全PLC的分布式控制系统以及整个工厂的自动化等。根据不同的应用对象,表1列出了PLC的几种功能选择。表 1 PLC 的功能及应用场合序 号 应用对象功 能 要 求应 用 场 合1替代继电器继电器触点输入/输出、逻辑线圈、定时器、计数器替代传统使用的继电器,完成条件控制和时序控制功能2数学运算四则数学运算、开方、对数、 设定值控制、流量计算;PID函数计算、双倍精度的数学运算调节、定位控制和工程量单位换算3数据传送寄存器与数据表的相互传送等数据库的生成、信息管理、BAT-CH(批量)控制、诊断和材料处理等4矩阵功能逻辑与、逻辑或、异或、比较、置位(位修改)、移位和变反等这些功能通常按“位”操作,一般用于设备诊断、状态监控、分类和报警处理等5高级功能表与块间的传送、校验和、双倍精度运算、对数和反对数、平方根、PID 调节等通信速度和方式、与上位计算机的联网功能、调制解调器等6诊断功能PLC 的诊断功能有内诊断和外诊断两种。内诊断是 PLC 内部各部件性能和功能的诊断,外诊断是中央处理机与...
