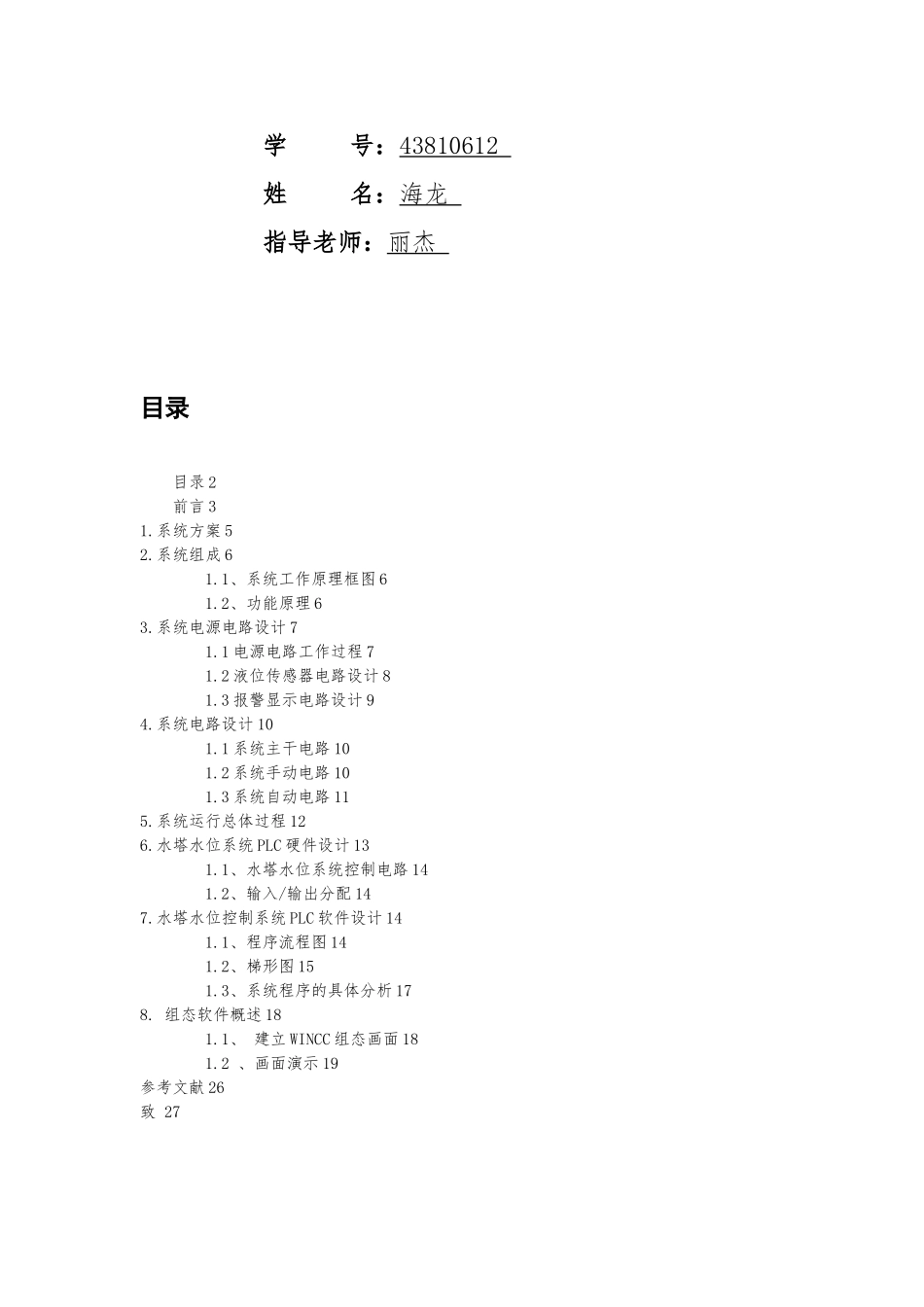

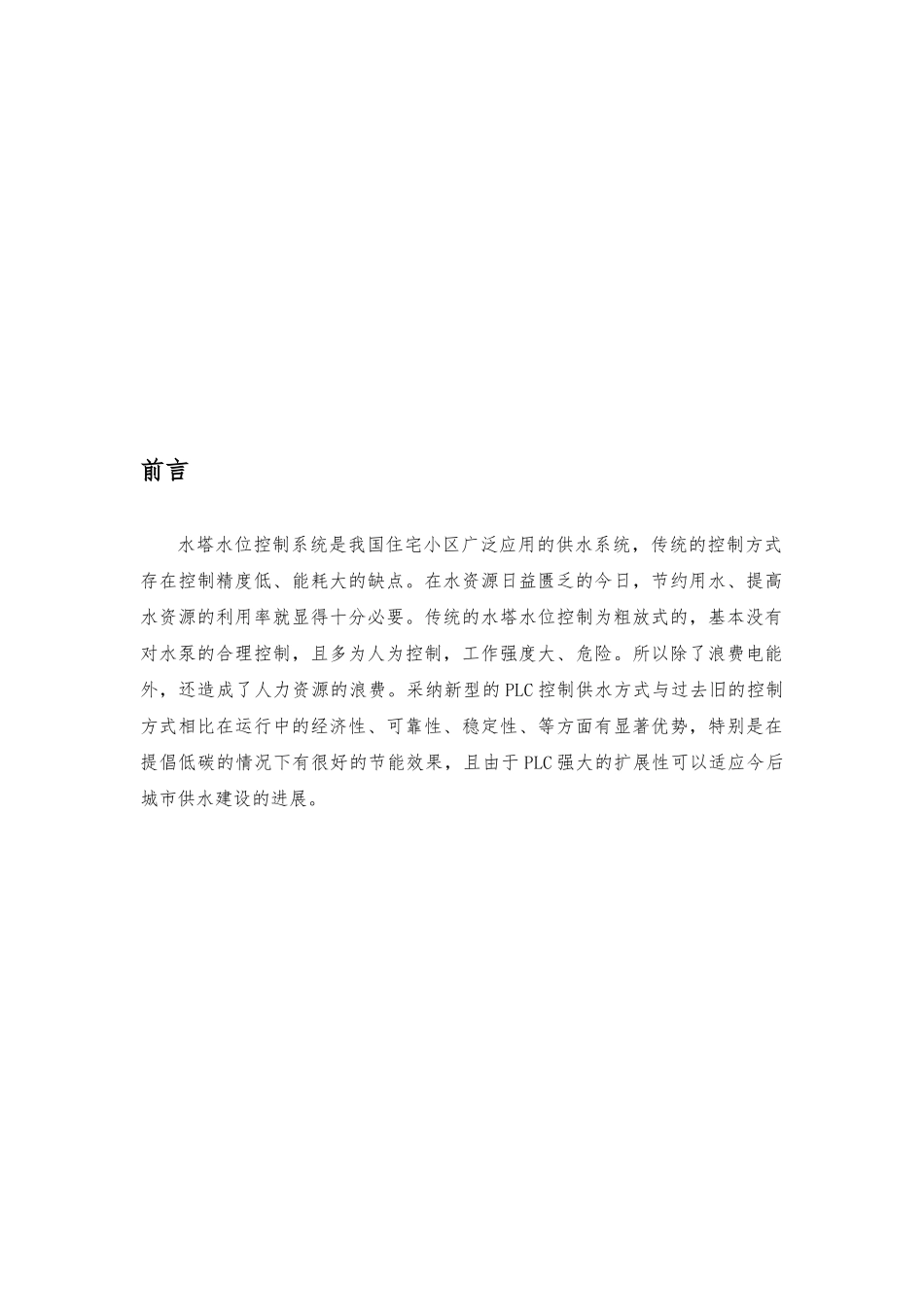

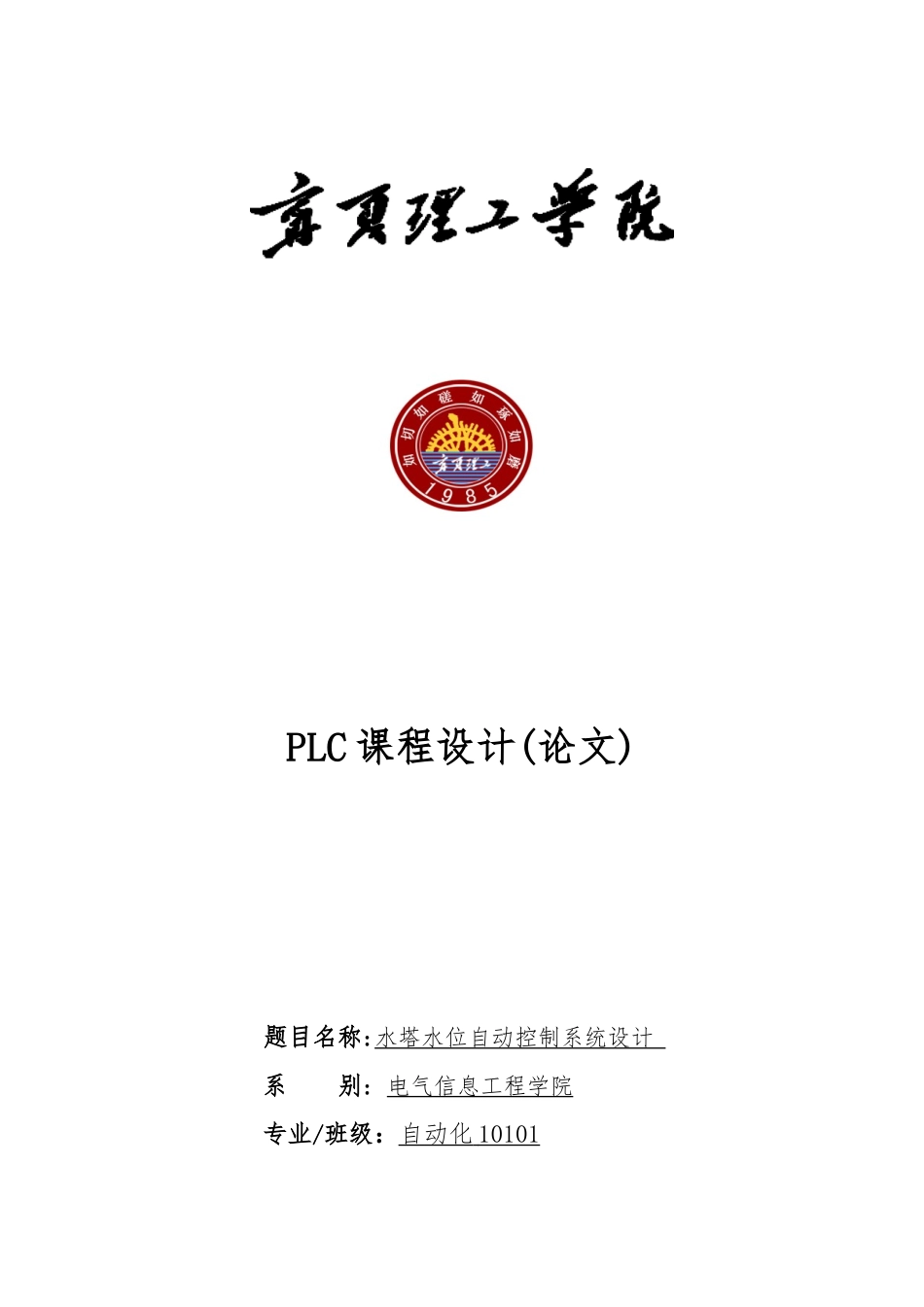

PLC 课程设计(论文) 题目名称:水塔水位自动控制系统设计 系 别: 电气信息工程学院专业/班级：自动化 10101 学 号：43810612 姓 名：海龙 指导老师：丽杰 目录目录 2前言 31.系统方案 52.系统组成 61.1、系统工作原理框图 61.2、功能原理 63.系统电源电路设计 71.1 电源电路工作过程 71.2 液位传感器电路设计 81.3 报警显示电路设计 94.系统电路设计 101.1 系统主干电路 101.2 系统手动电路 101.3 系统自动电路 115.系统运行总体过程 126.水塔水位系统 PLC 硬件设计 131.1、水塔水位系统控制电路 141.2、输入/输出分配 147.水塔水位控制系统 PLC 软件设计 141.1、程序流程图 141.2、梯形图 151.3、系统程序的具体分析 178. 组态软件概述 181.1、 建立 WINCC 组态画面 181.2 、画面演示 19参考文献 26致 27前言水塔水位控制系统是我国住宅小区广泛应用的供水系统，传统的控制方式存在控制精度低、能耗大的缺点。在水资源日益匮乏的今日，节约用水、提高水资源的利用率就显得十分必要。传统的水塔水位控制为粗放式的，基本没有对水泵的合理控制，且多为人为控制，工作强度大、危险。所以除了浪费电能外，还造成了人力资源的浪费。采纳新型的 PLC 控制供水方式与过去旧的控制方式相比在运行中的经济性、可靠性、稳定性、等方面有显著优势，特别是在提倡低碳的情况下有很好的节能效果，且由于 PLC 强大的扩展性可以适应今后城市供水建设的进展。摘要：本文采纳分立元件电路实现了水塔水位的自动控制，设计出一种低成本、高使用的水塔水位控制器。采纳电容式液位传感器进行检测，采纳独立的电路实现超高、低水位水位处理，自动控制电机电路。它能自动完成上水停水的全部工作循环，保证液面高度始终处于较理想的围，它结构简单，制造成本低，灵敏度高，节约能源显著，是用于各种高层液位储存的理想设备。关键词 可编程逻辑控制器（PLC） 自动控制系统 水塔水位 1.系统方案目前在用的水位控制方式主要有以下种：1）电极式水位控制系统：使用多个电极线与水面接触，探测水位。优点：价格便宜。缺点：属于开关量控制，无法给出实际水位，探测电极容易腐蚀，安装不便，如有污物粘附在电极上，会使水位失控。2）浮球水位控制器分为管式浮球与缆浮球。管式浮球适合清水与粘度不大的液体。缆浮球适合污水。优点：价格适中，可以做出高、低、超高、超低四点控制。缺点：属于开关量控制，无法给出实...
