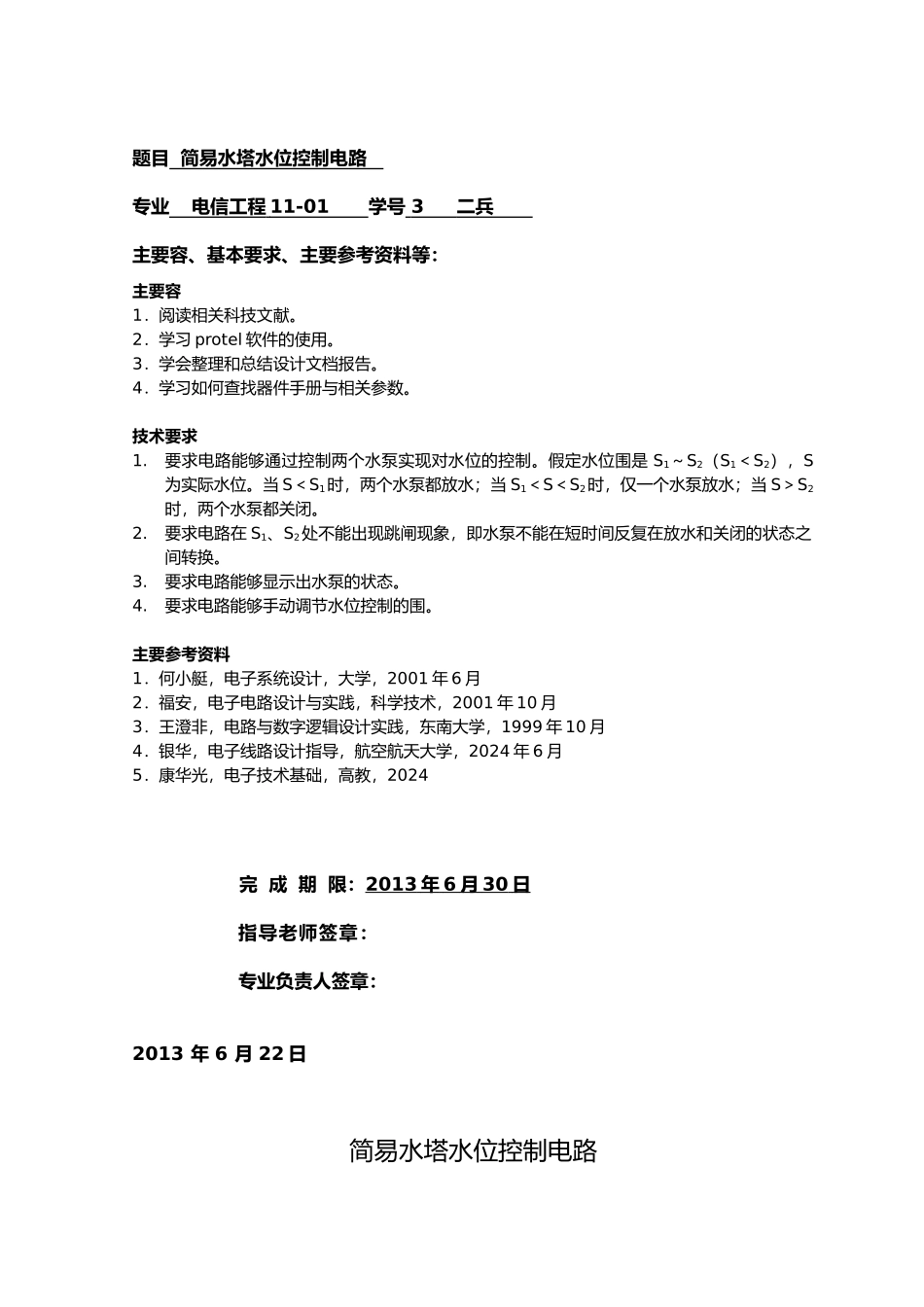

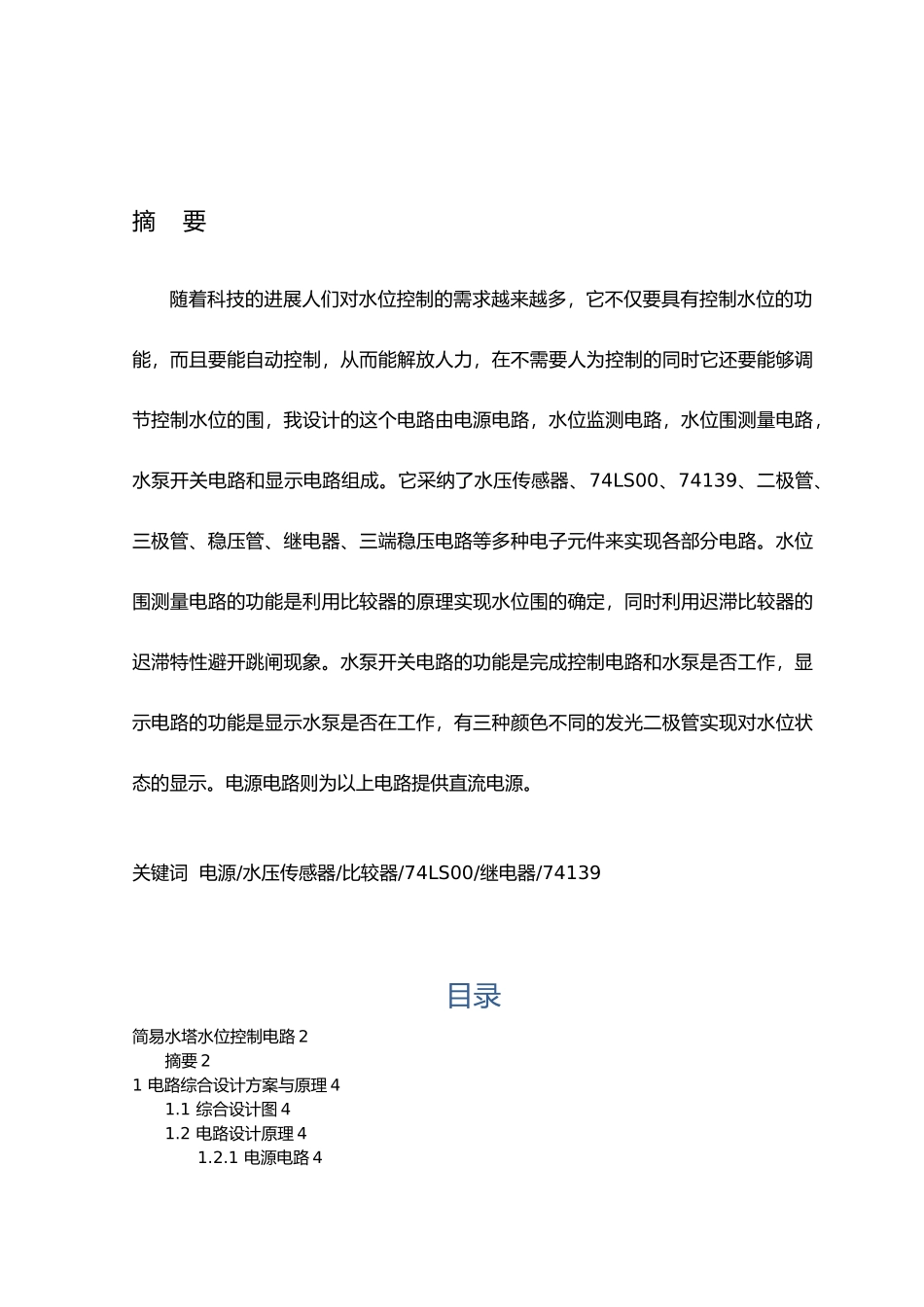

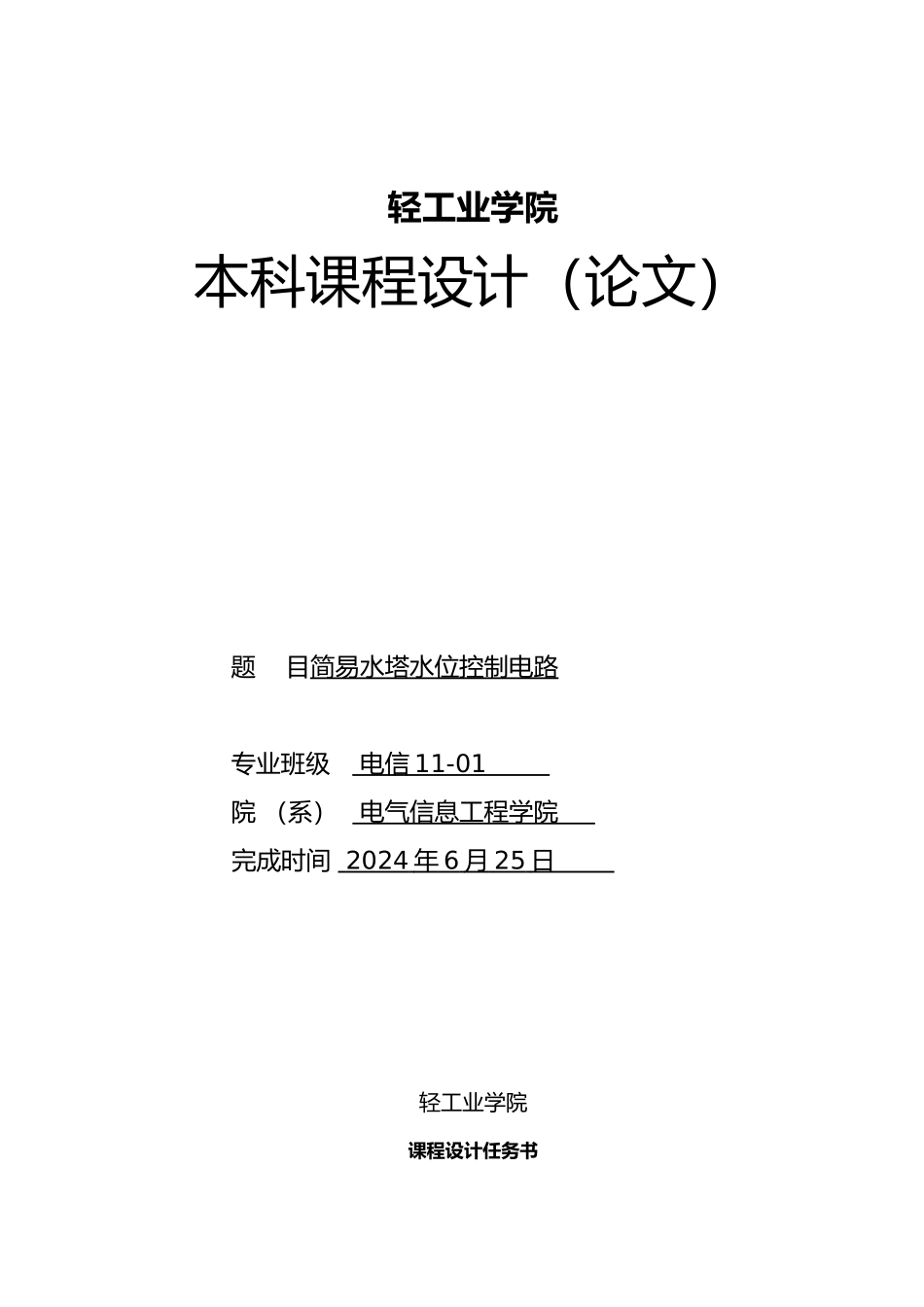

轻工业学院本科课程设计（论文）题 目简易水塔水位控制电路专业班级 电信 11-01 院 （系） 电气信息工程学院 完成时间 2024 年 6 月 25 日 轻工业学院课程设计任务书题目 简易水塔水位控制电路 专业 电信工程 11-01 学号 3 二兵 主要容、基本要求、主要参考资料等：主要容1．阅读相关科技文献。2．学习 protel 软件的使用。3．学会整理和总结设计文档报告。4．学习如何查找器件手册与相关参数。技术要求1.要求电路能够通过控制两个水泵实现对水位的控制。假定水位围是 S1～S2（S1＜S2），S为实际水位。当 S＜S1时，两个水泵都放水；当 S1＜S＜S2时，仅一个水泵放水；当 S＞S2时，两个水泵都关闭。2.要求电路在 S1、S2处不能出现跳闸现象，即水泵不能在短时间反复在放水和关闭的状态之间转换。3.要求电路能够显示出水泵的状态。4.要求电路能够手动调节水位控制的围。主要参考资料1．何小艇，电子系统设计，大学，2001 年 6 月2．福安，电子电路设计与实践，科学技术，2001 年 10 月3．王澄非，电路与数字逻辑设计实践，东南大学，1999 年 10 月4．银华，电子线路设计指导，航空航天大学，2024 年 6 月5．康华光，电子技术基础，高教，2024完 成 期 限：2013 年 6 月 30 日 指导老师签章：专业负责人签章：2013 年 6 月 22 日简易水塔水位控制电路摘 要随着科技的进展人们对水位控制的需求越来越多，它不仅要具有控制水位的功能，而且要能自动控制，从而能解放人力，在不需要人为控制的同时它还要能够调节控制水位的围，我设计的这个电路由电源电路，水位监测电路，水位围测量电路，水泵开关电路和显示电路组成。它采纳了水压传感器、74LS00、74139、二极管、三极管、稳压管、继电器、三端稳压电路等多种电子元件来实现各部分电路。水位围测量电路的功能是利用比较器的原理实现水位围的确定，同时利用迟滞比较器的迟滞特性避开跳闸现象。水泵开关电路的功能是完成控制电路和水泵是否工作，显示电路的功能是显示水泵是否在工作，有三种颜色不同的发光二极管实现对水位状态的显示。电源电路则为以上电路提供直流电源。关键词 电源/水压传感器/比较器/74LS00/继电器/74139目录简易水塔水位控制电路 2摘要 21 电路综合设计方案与原理 41.1 综合设计图 41.2 电路设计原理 41.2.1 电源电路 41.2.2 水位检测与围测量电路 51.2.3 水位状态显示电路 61.2.4 电动机控制电路 82 本实...
