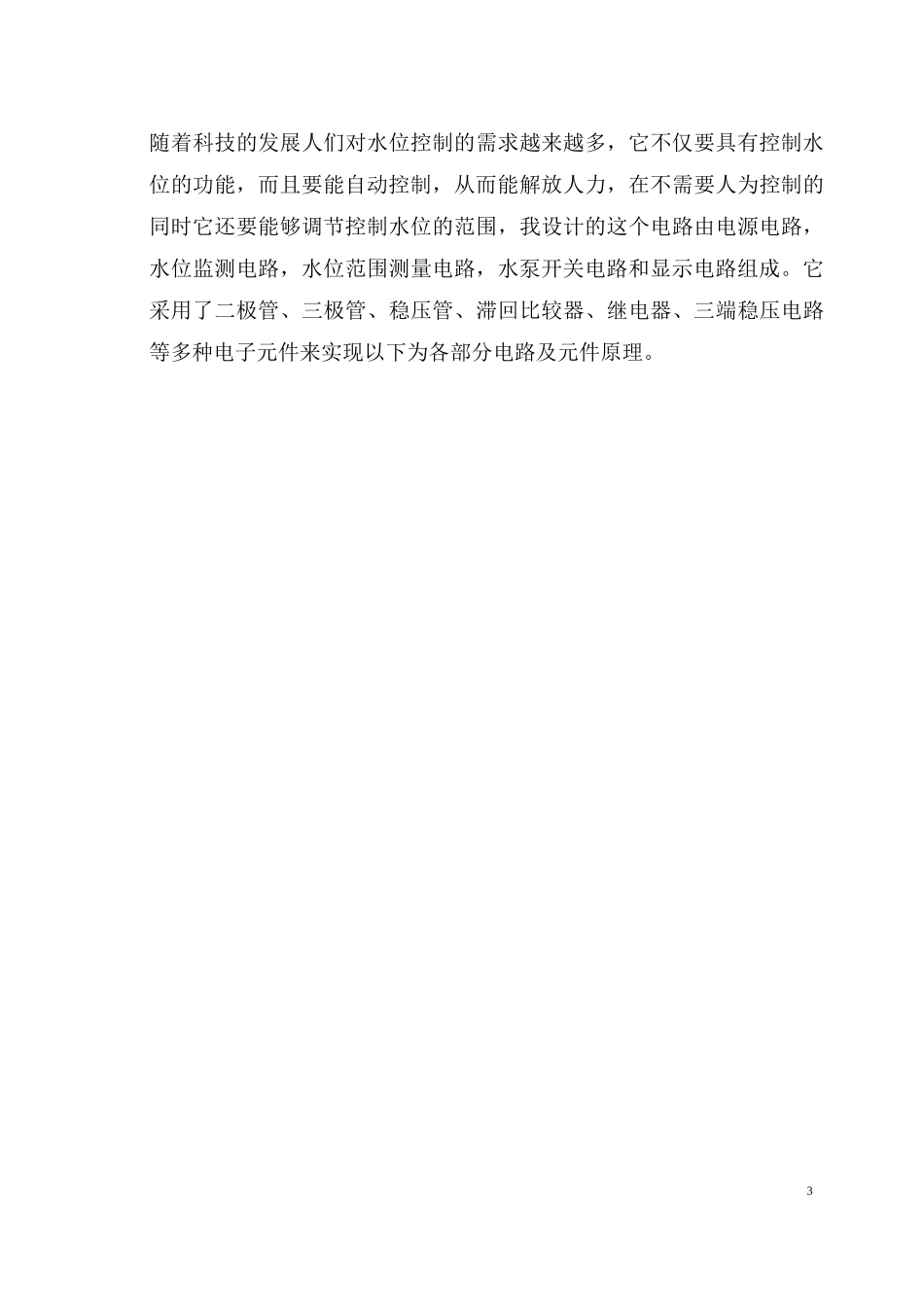

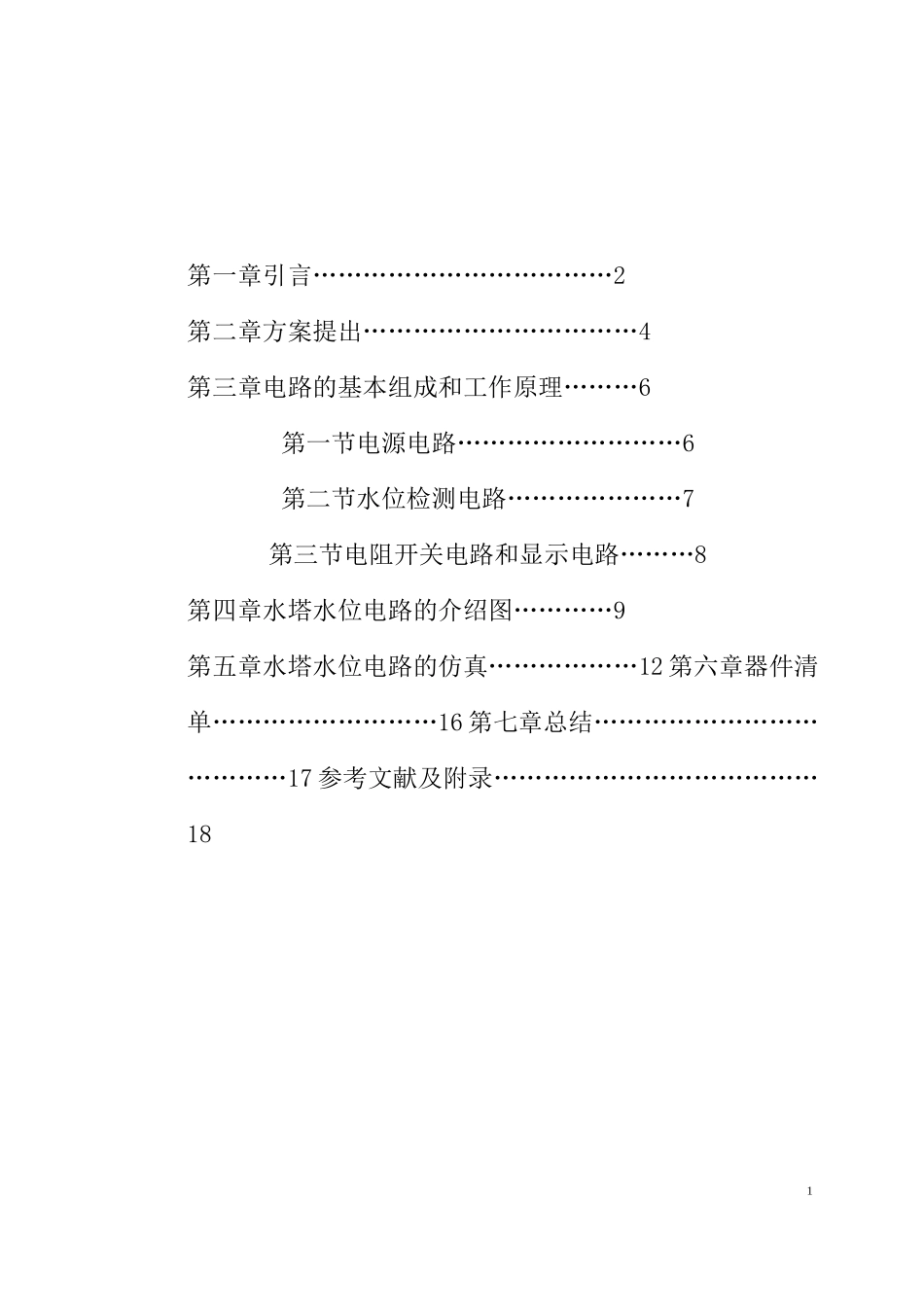

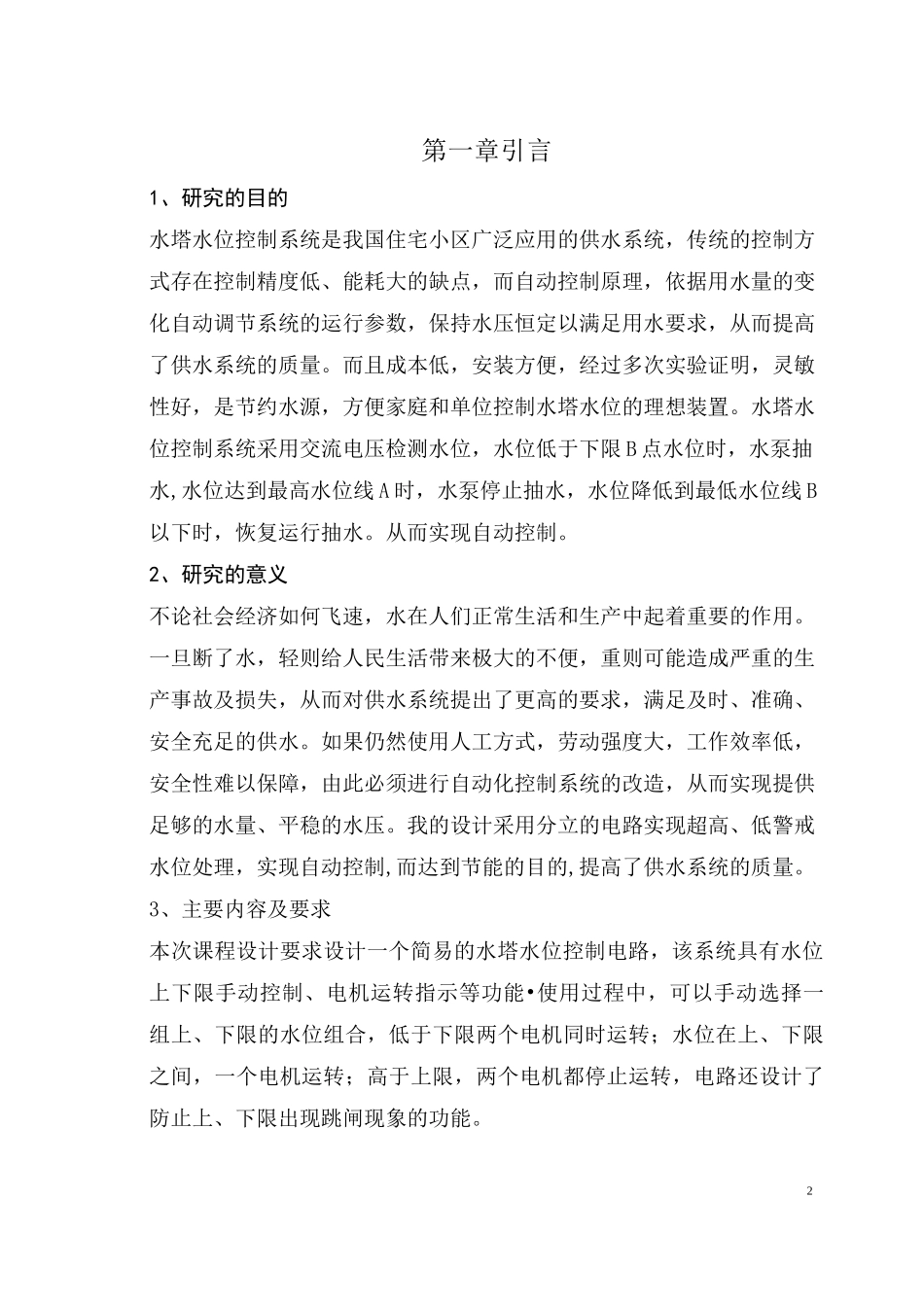

1第一章引言………………………………2第二章方案提出……………………………4第三章电路的基本组成和工作原理………6第一节电源电路………………………6第二节水位检测电路…………………7第三节电阻开关电路和显示电路………8第四章水塔水位电路的介绍图…………9第五章水塔水位电路的仿真………………12 第六章器件清单………………………16 第七章总结…………………………………17 参考文献及附录…………………………………182第一章引言1、研究的目的水塔水位控制系统是我国住宅小区广泛应用的供水系统，传统的控制方式存在控制精度低、能耗大的缺点，而自动控制原理，依据用水量的变化自动调节系统的运行参数，保持水压恒定以满足用水要求，从而提高了供水系统的质量。而且成本低，安装方便，经过多次实验证明，灵敏性好，是节约水源，方便家庭和单位控制水塔水位的理想装置。水塔水位控制系统采用交流电压检测水位，水位低于下限 B 点水位时，水泵抽水,水位达到最高水位线 A 时，水泵停止抽水，水位降低到最低水位线 B以下时，恢复运行抽水。从而实现自动控制。2、研究的意义不论社会经济如何飞速，水在人们正常生活和生产中起着重要的作用。一旦断了水，轻则给人民生活带来极大的不便，重则可能造成严重的生产事故及损失，从而对供水系统提出了更高的要求，满足及时、准确、安全充足的供水。如果仍然使用人工方式，劳动强度大，工作效率低，安全性难以保障，由此必须进行自动化控制系统的改造，从而实现提供足够的水量、平稳的水压。我的设计采用分立的电路实现超高、低警戒水位处理，实现自动控制,而达到节能的目的,提高了供水系统的质量。3、主要内容及要求本次课程设计要求设计一个简易的水塔水位控制电路，该系统具有水位上下限手动控制、电机运转指示等功能•使用过程中，可以手动选择一组上、下限的水位组合，低于下限两个电机同时运转；水位在上、下限之间，一个电机运转；高于上限，两个电机都停止运转，电路还设计了防止上、下限出现跳闸现象的功能。3随着科技的发展人们对水位控制的需求越来越多，它不仅要具有控制水位的功能，而且要能自动控制，从而能解放人力，在不需要人为控制的同时它还要能够调节控制水位的范围，我设计的这个电路由电源电路，水位监测电路，水位范围测量电路，水泵开关电路和显示电路组成。它采用了二极管、三极管、稳压管、滞回比较器、继电器、三端稳压电路等多种电子元件来实现以下为各部分...
