城市桥梁工程钢箱梁施工方案

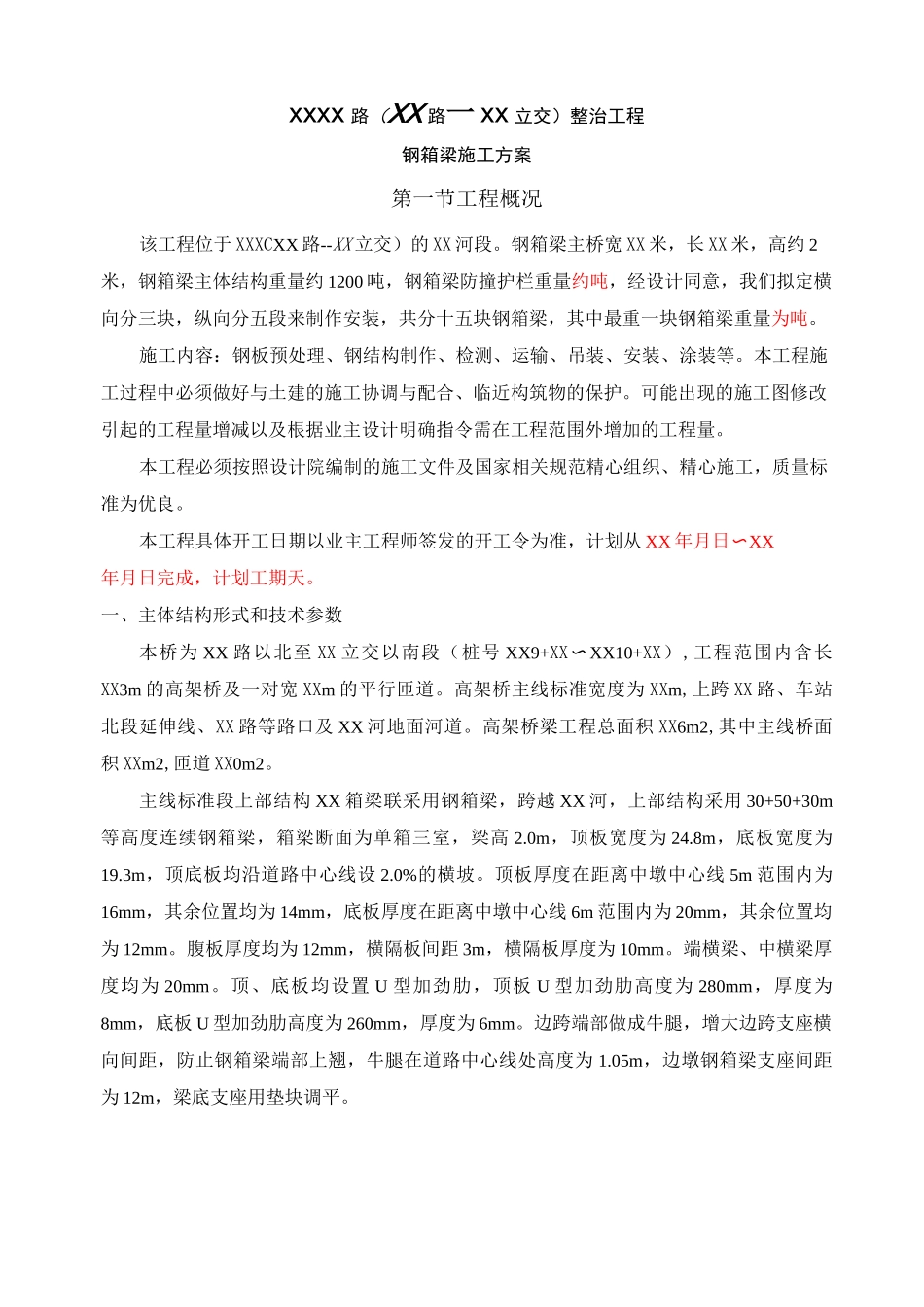

xxxx 路（XX 路一 xx 立交）整治工程钢箱梁施工方案第一节工程概况该工程位于 XXXCXX 路--XX 立交）的 XX 河段。钢箱梁主桥宽 XX 米，长 XX 米，高约 2米，钢箱梁主体结构重量约 1200 吨，钢箱梁防撞护栏重量约吨，经设计同意，我们拟定横向分三块，纵向分五段来制作安装，共分十五块钢箱梁，其中最重一块钢箱梁重量为吨。施工内容：钢板预处理、钢结构制作、检测、运输、吊装、安装、涂装等。本工程施工过程中必须做好与土建的施工协调与配合、临近构筑物的保护。可能出现的施工图修改引起的工程量增减以及根据业主设计明确指令需在工程范围外增加的工程量。本工程必须按照设计院编制的施工文件及国家相关规范精心组织、精心施工，质量标准为优良。本工程具体开工日期以业主工程师签发的开工令为准，计划从 XX 年月日〜XX年月日完成，计划工期天。一、主体结构形式和技术参数本桥为 XX 路以北至 XX 立交以南段（桩号 XX9+XX〜XX10+XX）,工程范围内含长XX3m 的高架桥及一对宽 XXm 的平行匝道。高架桥主线标准宽度为 XXm,上跨 XX 路、车站北段延伸线、XX 路等路口及 XX 河地面河道。高架桥梁工程总面积 XX6m2,其中主线桥面积 XXm2,匝道 XX0m2。主线标准段上部结构 XX 箱梁联采用钢箱梁，跨越 XX 河，上部结构采用 30+50+30m等高度连续钢箱梁，箱梁断面为单箱三室，梁高 2.0m，顶板宽度为 24.8m，底板宽度为19.3m，顶底板均沿道路中心线设 2.0%的横坡。顶板厚度在距离中墩中心线 5m 范围内为16mm，其余位置均为 14mm，底板厚度在距离中墩中心线 6m 范围内为 20mm，其余位置均为 12mm。腹板厚度均为 12mm，横隔板间距 3m，横隔板厚度为 10mm。端横梁、中横梁厚度均为 20mm。顶、底板均设置 U 型加劲肋，顶板 U 型加劲肋高度为 280mm，厚度为8mm，底板 U 型加劲肋高度为 260mm，厚度为 6mm。边跨端部做成牛腿，增大边跨支座横向间距，防止钢箱梁端部上翘，牛腿在道路中心线处高度为 1.05m，边墩钢箱梁支座间距为 12m，梁底支座用垫块调平。匝道 7.0m 宽连续箱梁断面为单箱单室，梁高 1.7m，顶底板平行设 2.0%的横坡，挑臂长度为 1.8m（包括防撞栏杆挂檐），挑臂端部高 15cm，根部高 42cm；边腹板为斜腹板，腹板厚度均为支点处 60cm，跨中 40cm；顶板厚度为 22cm，底板厚度支点处为 35cm，跨中处为 22cm。端横梁宽 130cm，中横梁宽 150cm。梁底支座一定范围内用垫块调...
