防雷接地专项施工方案

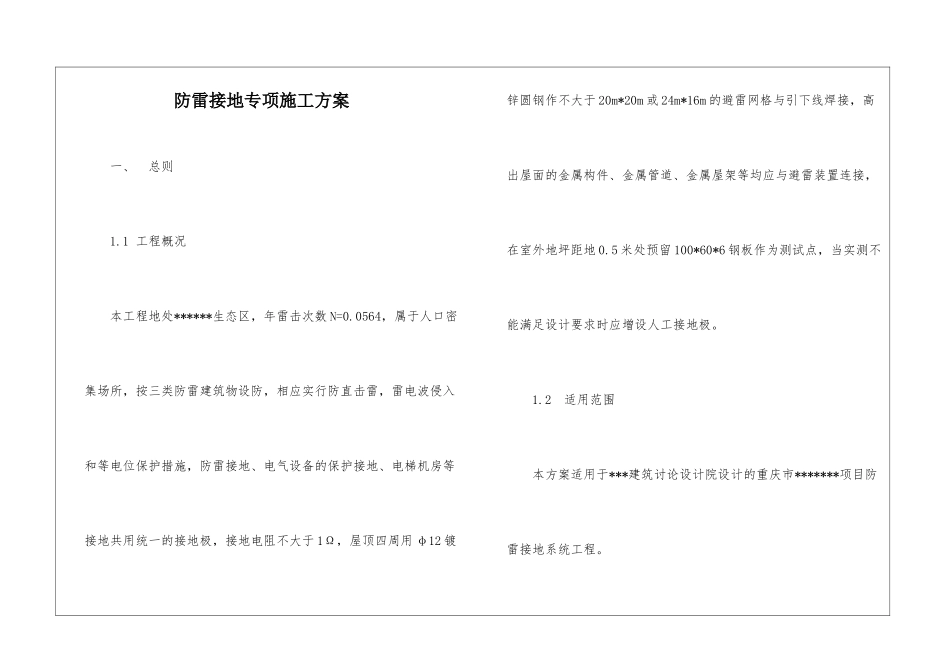

防雷接地专项施工方案 一、 总则 1.1 工程概况 本工程地处******生态区，年雷击次数 N=0.0564，属于人口密集场所，按三类防雷建筑物设防，相应实行防直击雷，雷电波侵入和等电位保护措施，防雷接地、电气设备的保护接地、电梯机房等接地共用统一的接地极，接地电阻不大于 1Ω，屋顶四周用 φ12 镀锌圆钢作不大于 20m*20m 或 24m*16m 的避雷网格与引下线焊接，高出屋面的金属构件、金属管道、金属屋架等均应与避雷装置连接，在室外地坪距地 0.5 米处预留 100*60*6 钢板作为测试点，当实测不能满足设计要求时应增设人工接地极。 1.2 适用范围 本方案适用于***建筑讨论设计院设计的重庆市*******项目防雷接地系统工程。 1.3 编制依据的标准及法律规范 ****建筑讨论设计院设计的重庆市*******项目施工图，《建筑电气工程施工质量验收法律规范》 (GB503032024)、《建筑物、构筑物防雷设施安装图集》（03D5011～4）。 二、施工准备 2.1 材料要求： 2.1.1 主材钢材严格根据设计图纸要求材料，材质及规格应符合设计规定。应按设计要求采纳热镀锌材料，产品应有材质检验证明及产品出厂合格证。 2.1.2 辅材有焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，水泥等。 2.2 主要工机具： 2.2.1 常用电工工具：焊机、切割机、磨光机等。 2.2.2 线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。 2.3 作业条件： 2.3.1 土建专业已具备地下敷设接地装置的条件。 2.3.2 按设计位置清理好场地。 2.3.3 避雷网安装作业条件： 2.3.3.1 接地体与引下线必须做完。 2.3.3.2 屋面避雷利用主筋作引下线，需钢筋绑扎完毕后根据图纸所示位置进行预埋板的焊接。 2.3.3.3 进行屋面避雷网安装时，建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。 2.3.3.4 支架预制并安装完毕。 2.3.3.5 具备作业场地和垂直运输条件。 2.3.4 避雷针安装作业条件： 2.3.4.1 接地体及引下线必须做完。 2.3.4.2 需要脚手架处，脚手架搭设完毕，并符合现场 HSE 要求。 2.3.4.3 土建结构工程已完，并与结构施工配合做完预埋件。 三、施工程序 3.1 安装流程： 接地体安装→接地干线敷设→引下线明敷→避雷网避雷带或引下线暗敷 3.2 接地体安装工艺： 人工接地体（极）安装应符合以下规定： 3.2.1 人工接地体（极）的最小尺寸应符合法律规范要求。本工程为 2.5m 一根。 3.2...
