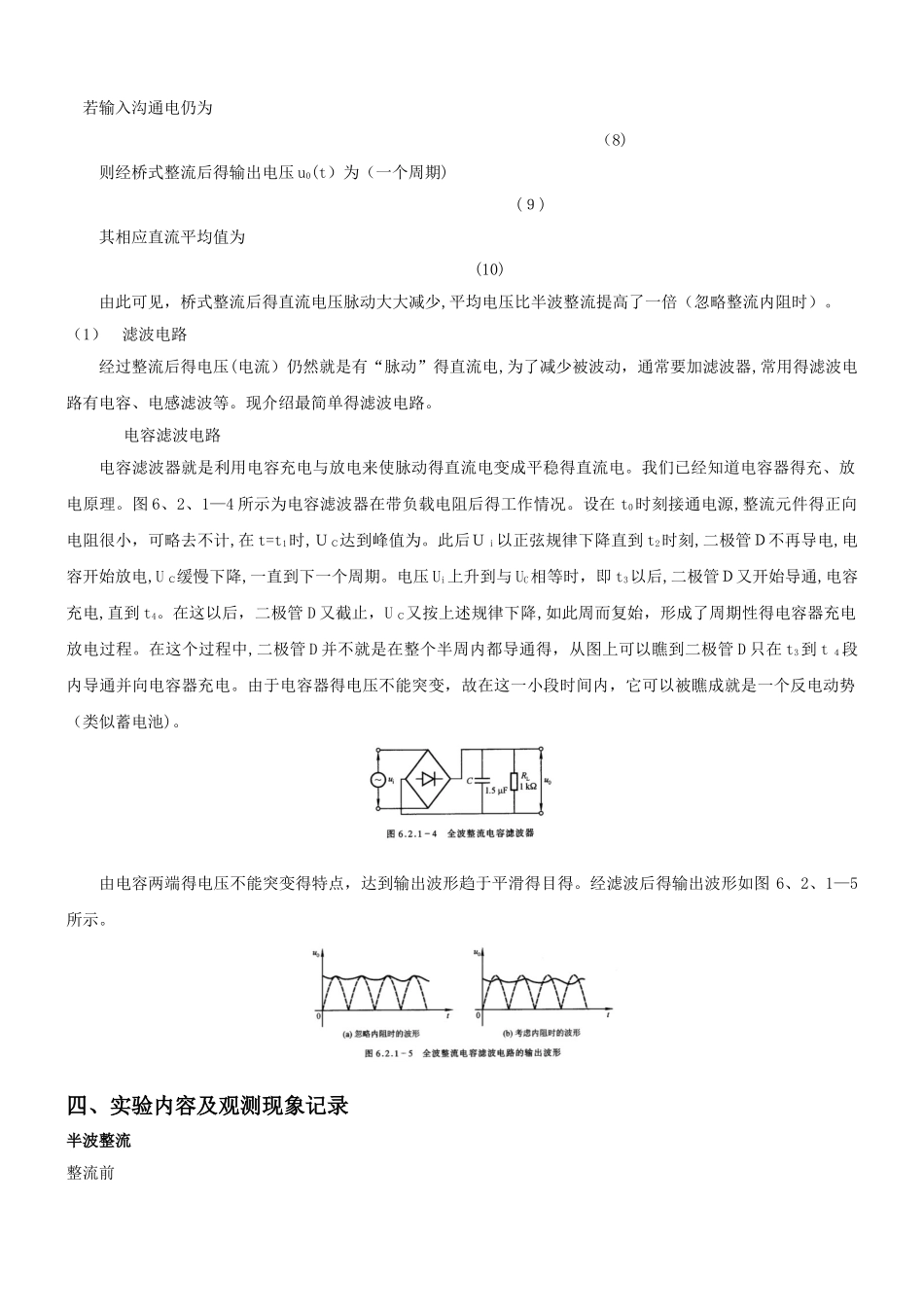

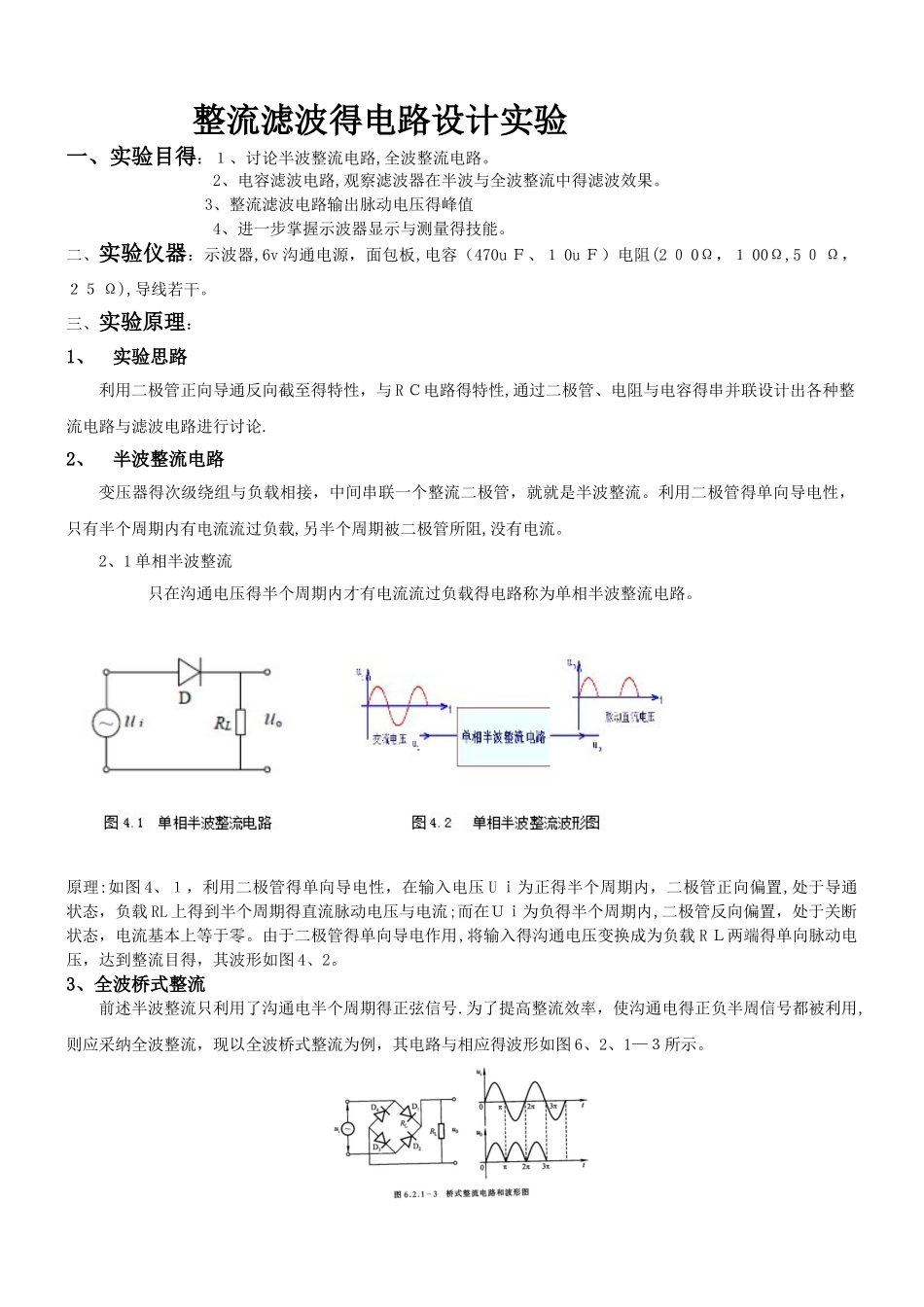

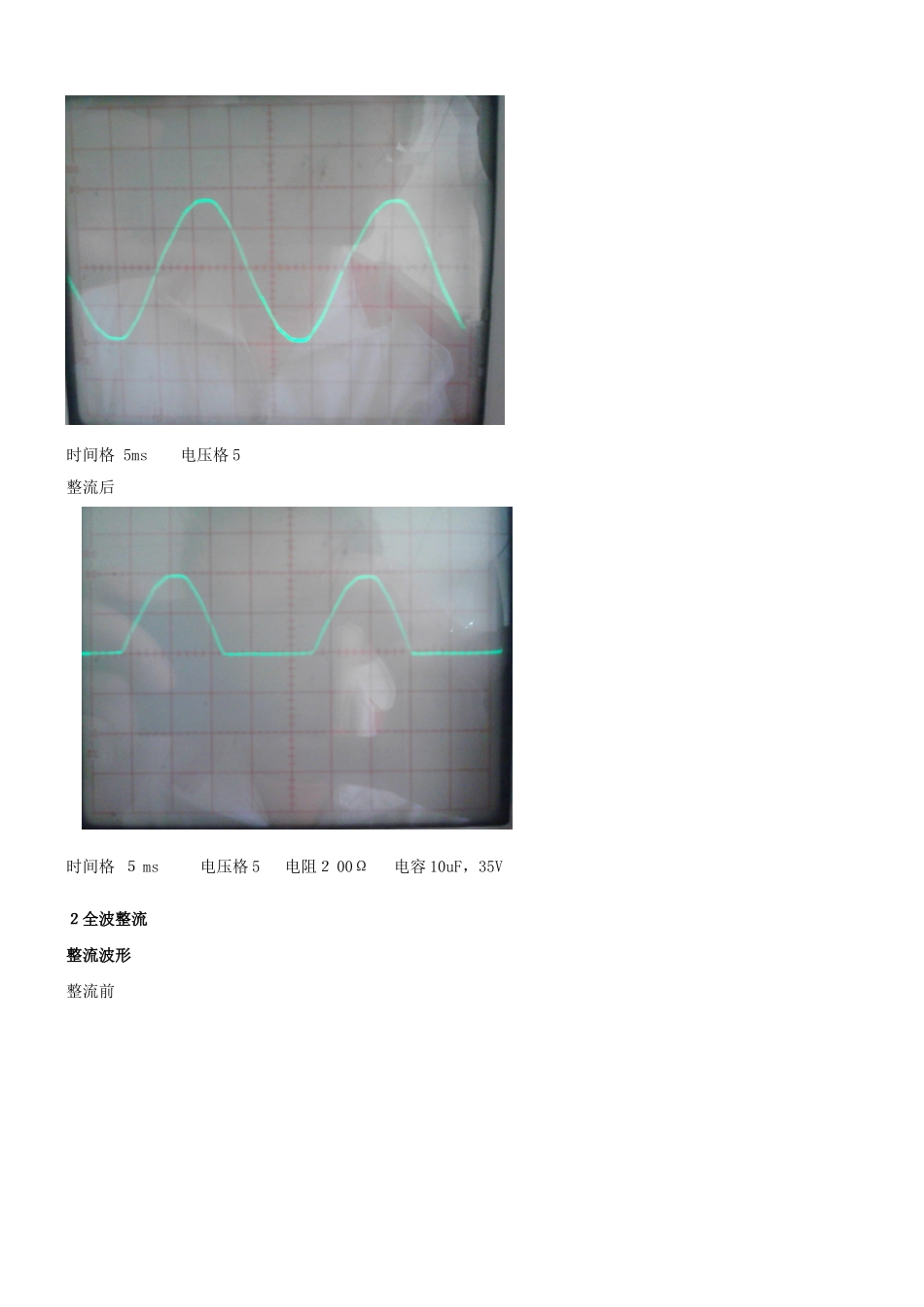

整流滤波得电路设计实验一、实验目得：１、讨论半波整流电路,全波整流电路。 2、电容滤波电路,观察滤波器在半波与全波整流中得滤波效果。 3、整流滤波电路输出脉动电压得峰值 4、进一步掌握示波器显示与测量得技能。二、实验仪器：示波器,6v 沟通电源，面包板,电容（470u Ｆ、１ 0u Ｆ）电阻(2 ０ 0Ω，１ 00Ω,5 ０ Ω，２５ Ω),导线若干。三、实验原理：1、 实验思路 利用二极管正向导通反向截至得特性，与 R Ｃ电路得特性,通过二极管、电阻与电容得串并联设计出各种整流电路与滤波电路进行讨论. 2、 半波整流电路 变压器得次级绕组与负载相接，中间串联一个整流二极管，就就是半波整流。利用二极管得单向导电性，只有半个周期内有电流流过负载,另半个周期被二极管所阻,没有电流。 2、1 单相半波整流 只在沟通电压得半个周期内才有电流流过负载得电路称为单相半波整流电路。原理:如图 4、１，利用二极管得单向导电性，在输入电压 U ｉ为正得半个周期内，二极管正向偏置,处于导通状态，负载 RL 上得到半个周期得直流脉动电压与电流;而在Ｕｉ为负得半个周期内,二极管反向偏置，处于关断状态，电流基本上等于零。由于二极管得单向导电作用,将输入得沟通电压变换成为负载 R Ｌ两端得单向脉动电压，达到整流目得，其波形如图 4、2。 3、全波桥式整流前述半波整流只利用了沟通电半个周期得正弦信号.为了提高整流效率，使沟通电得正负半周信号都被利用,则应采纳全波整流，现以全波桥式整流为例，其电路与相应得波形如图 6、2、1—３所示。若输入沟通电仍为 （8)则经桥式整流后得输出电压 u0(t）为（一个周期) (９)其相应直流平均值为 (10)由此可见，桥式整流后得直流电压脉动大大减少,平均电压比半波整流提高了一倍（忽略整流内阻时）。（1）滤波电路经过整流后得电压(电流）仍然就是有“脉动”得直流电,为了减少被波动，通常要加滤波器,常用得滤波电路有电容、电感滤波等。现介绍最简单得滤波电路。 电容滤波电路电容滤波器就是利用电容充电与放电来使脉动得直流电变成平稳得直流电。我们已经知道电容器得充、放电原理。图 6、2、1—4 所示为电容滤波器在带负载电阻后得工作情况。设在 t0时刻接通电源,整流元件得正向电阻很小，可略去不计,在 t=t1时,ＵＣ达到峰值为。此后Ｕｉ以正弦规律下降直到 t2时刻,二极管Ｄ不再导电,电容开始放电,U Ｃ缓慢下降,一直到下一个周期。电压 Ui上升到与 UC相等时，即 ...
