单相桥式整流与滤波电路的安装和测试教案VIP专享

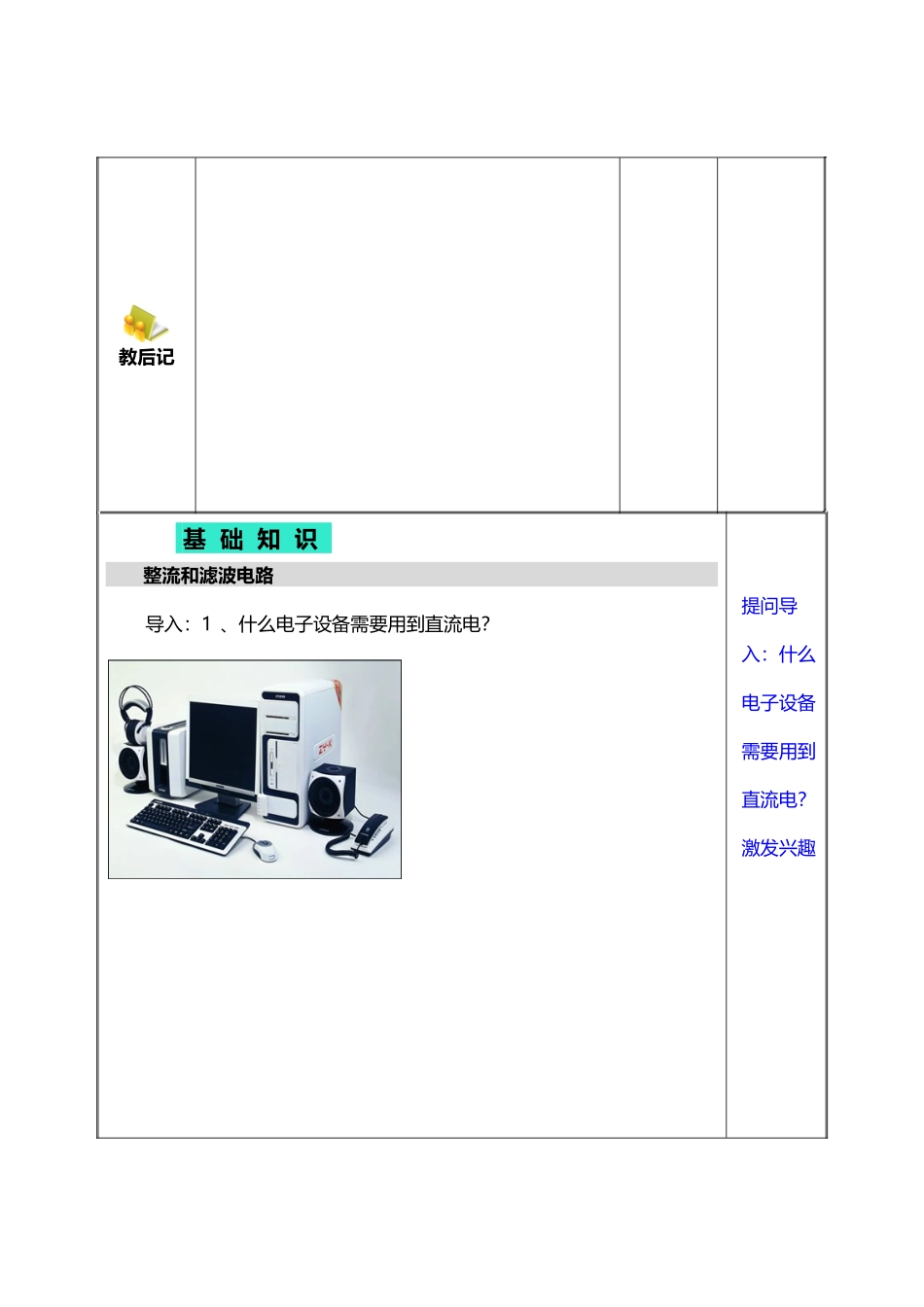

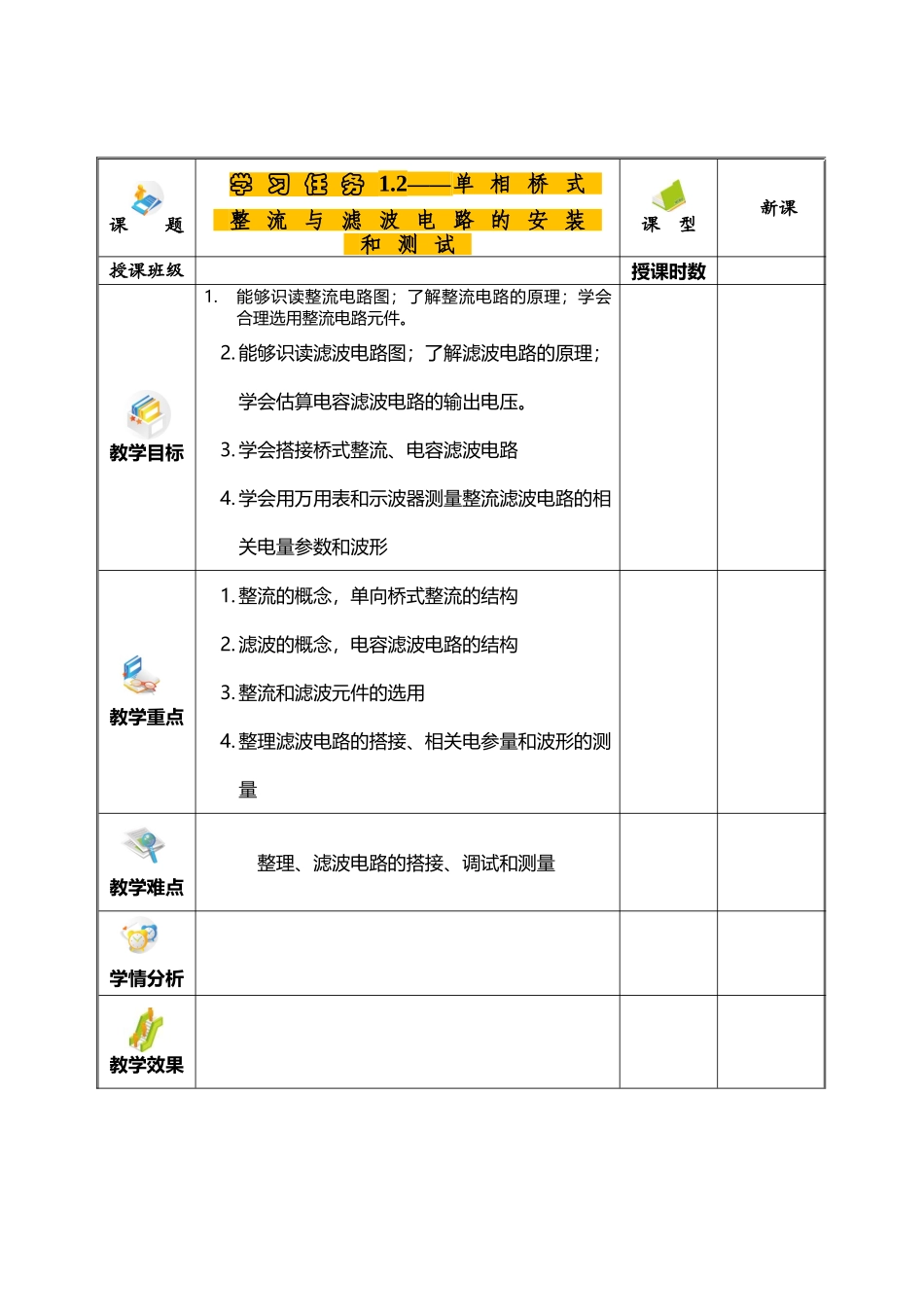

单相桥式整流与滤波电路的安装和测试教案(12 页)Good is good, but better carries it.精益求精，善益求善。课 题学 习 任 务 1.2——单 相 桥 式整 流 与 滤 波 电 路 的 安 装和 测 试课 型新课授课班级授课时数教学目标1.能够识读整流电路图；了解整流电路的原理；学会合理选用整流电路元件。2. 能够识读滤波电路图；了解滤波电路的原理；学会估算电容滤波电路的输出电压。3. 学会搭接桥式整流、电容滤波电路4. 学会用万用表和示波器测量整流滤波电路的相关电量参数和波形教学重点1. 整流的概念，单向桥式整流的结构2. 滤波的概念，电容滤波电路的结构3. 整流和滤波元件的选用4. 整理滤波电路的搭接、相关电参量和波形的测量教学难点整理、滤波电路的搭接、调试和测量学情分析教学效果教后记基 础 知 识整流和滤波电路导入：1 、什么电子设备需要用到直流电？提问导入：什么电子设备需要用到直流电？激发兴趣 电脑 功放提问：如何得到直流电 手机 数码相机2 、如何得到直流电结合演示讲解结合演示 手机锂电 笔记本电脑锂电讲解 数码相机锂电实物展示 手机充电器 电脑电源 直流稳压电源㈠单相桥式整流电路将沟通电变换为直流电（脉动）的过程称为整流，利用二极管的单向导电性可以实现整流。整流电路单相整流电路三相整流电路，根据整流电路的形式还可分为半波、全波和桥式整流电路。⒈电路结构单相桥式整流电路如图1-7 所示。在电路中，4 只整流二极管连接结合演示讲解习题讲解及联系巩固成电桥形式，称为桥式整流电路。常有如图1-7 所示的几种形式的画法，其中图（c ）为单相桥式整流电路最常用的简单画法。图1-7 单相桥式整流电路⒉工作原理在沟通电压u2的正半周（即0 ～t1 ）时，整流二极管VD1、VD3正偏导通，VD2、VD4反偏截止，产生电流iL 通过负载电阻RL ，并在负载电阻RL上形成输出电压uL，如图1-8(a) 所示。在沟通电压u2的负半周（即t1 ～t2 ）时，整流二极管VD2、VD4正偏导通，VD1、VD3反偏截止，产生电流iL 同样通过负载电阻RL ，并在负载电阻RL上形成输出电压uL，如图1-10(b) 所示。输出信号的波形如图1-10(c) 所示。图1-8 单相桥式整流电路工作原理在沟通电压u2的一个周期（正、负各半周）内，都有相同一方向的电流流过RL ，4 只整流二极管中，两只导通时另两只截止，轮流导通工作，并以周期性地重复工作过程。在负载RL上得到大小随时间t 改变但方结合演示讲...
