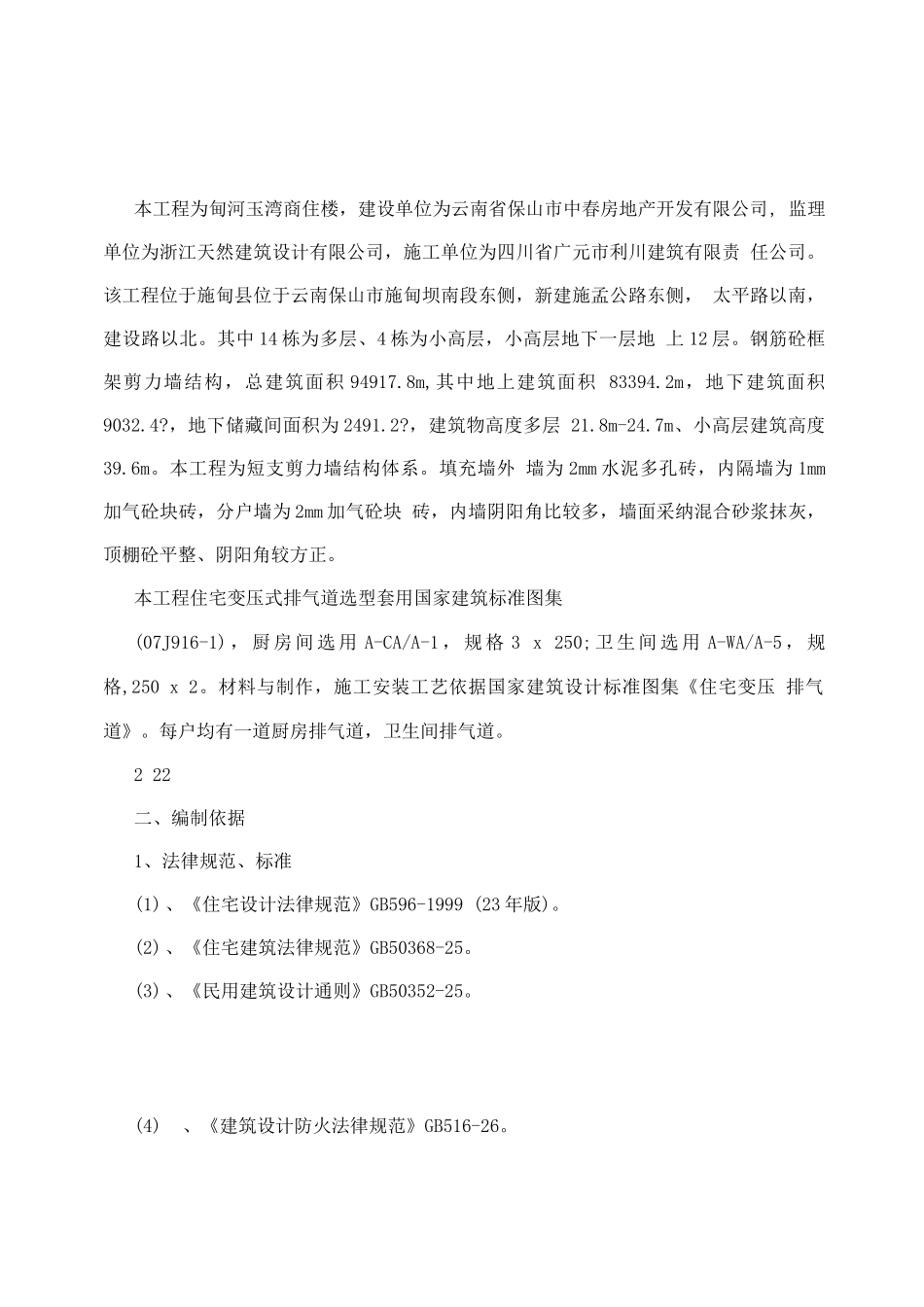

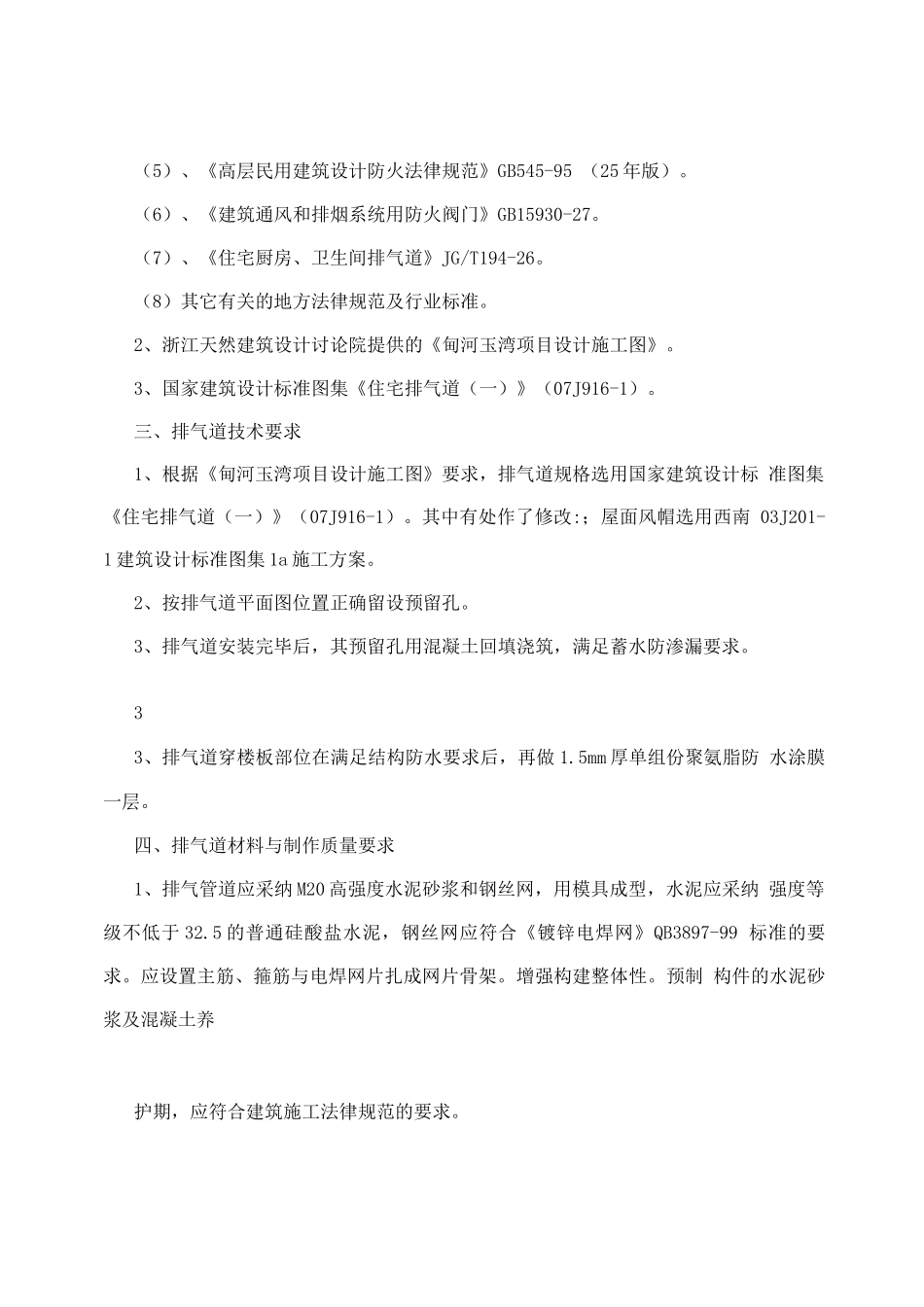

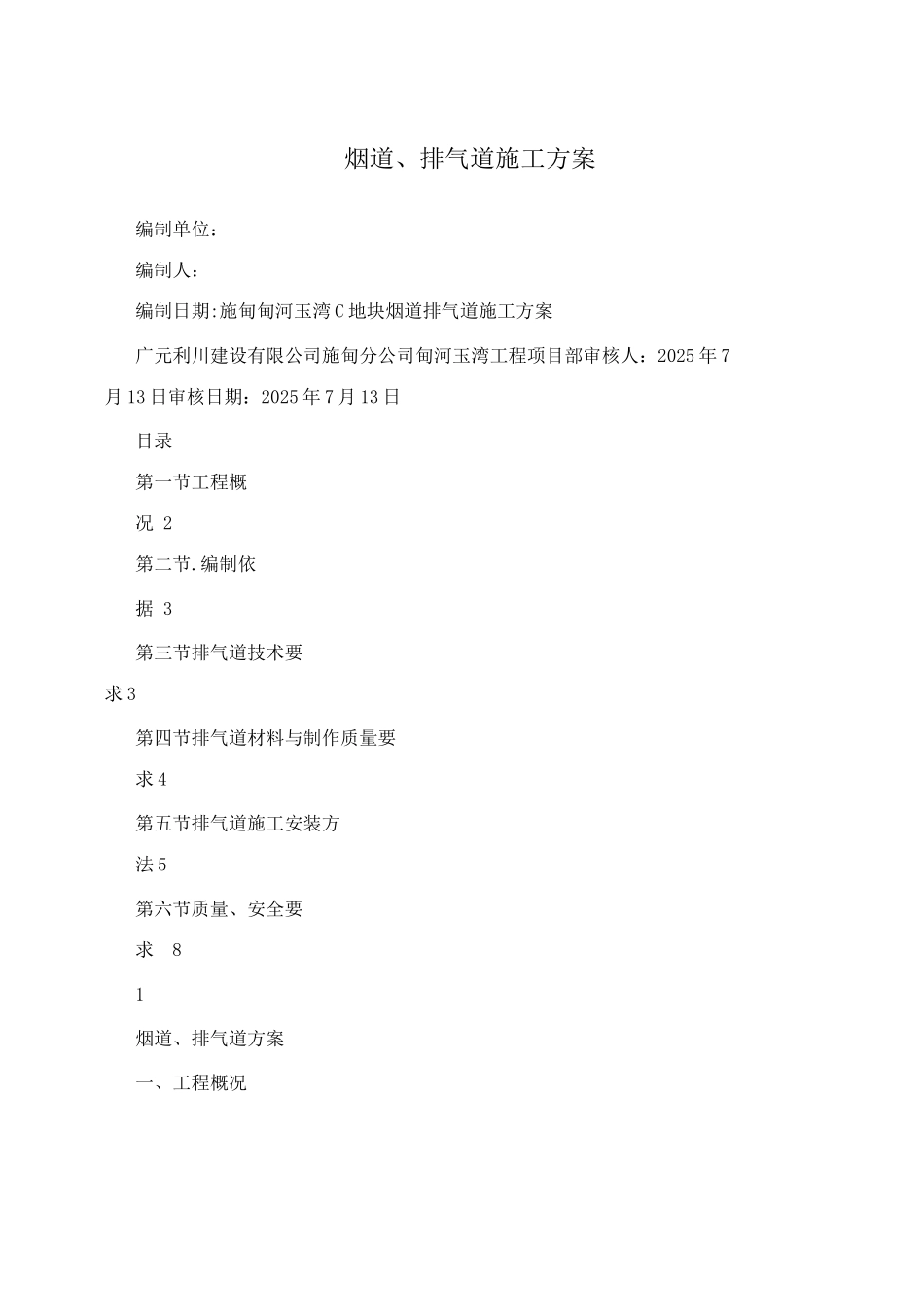

烟道、排气道施工方案编制单位：编制人：编制日期:施甸甸河玉湾 C 地块烟道排气道施工方案广元利川建设有限公司施甸分公司甸河玉湾工程项目部审核人：2025 年 7月 13 日审核日期：2025 年 7 月 13 日目录第一节工程概况 2第二节.编制依据 3第三节排气道技术要求 3第四节排气道材料与制作质量要求 4第五节排气道施工安装方法 5第六节质量、安全要求 81烟道、排气道方案一、工程概况本工程为甸河玉湾商住楼，建设单位为云南省保山市中春房地产开发有限公司, 监理单位为浙江天然建筑设计有限公司，施工单位为四川省广元市利川建筑有限责 任公司。该工程位于施甸县位于云南保山市施甸坝南段东侧，新建施孟公路东侧， 太平路以南，建设路以北。其中 14 栋为多层、4 栋为小高层，小高层地下一层地 上 12 层。钢筋砼框架剪力墙结构，总建筑面积 94917.8m,其中地上建筑面积 83394.2m，地下建筑面积9032.4?，地下储藏间面积为 2491.2?，建筑物高度多层 21.8m-24.7m、小高层建筑高度39.6m。本工程为短支剪力墙结构体系。填充墙外 墙为 2mm 水泥多孔砖，内隔墙为 1mm加气砼块砖，分户墙为 2mm 加气砼块 砖，内墙阴阳角比较多，墙面采纳混合砂浆抹灰，顶棚砼平整、阴阳角较方正。本工程住宅变压式排气道选型套用国家建筑标准图集(07J916-1) ， 厨 房 间 选 用 A-CA/A-1 ， 规 格 3 x 250; 卫 生 间 选 用 A-WA/A-5 ， 规 格,250 x 2。材料与制作，施工安装工艺依据国家建筑设计标准图集《住宅变压 排气道》。每户均有一道厨房排气道，卫生间排气道。2 22二、编制依据1、法律规范、标准(1) 、《住宅设计法律规范》GB596-1999 (23 年版)。(2) 、《住宅建筑法律规范》GB50368-25。(3) 、《民用建筑设计通则》GB50352-25。(4)、《建筑设计防火法律规范》GB516-26。（5）、《高层民用建筑设计防火法律规范》GB545-95 （25 年版）。（6）、《建筑通风和排烟系统用防火阀门》GB15930-27。（7）、《住宅厨房、卫生间排气道》JG/T194-26。（8）其它有关的地方法律规范及行业标准。2、浙江天然建筑设计讨论院提供的《甸河玉湾项目设计施工图》。3、国家建筑设计标准图集《住宅排气道（一）》（07J916-1）。三、排气道技术要求1、根据《甸河玉湾项目设计施工图》要求，排气道规格选用国家建筑设计标 准图集《住宅排气道（一）》（07J916-1）。其中有处作了修改:；屋面风帽选用西南 03J201-1 建...
