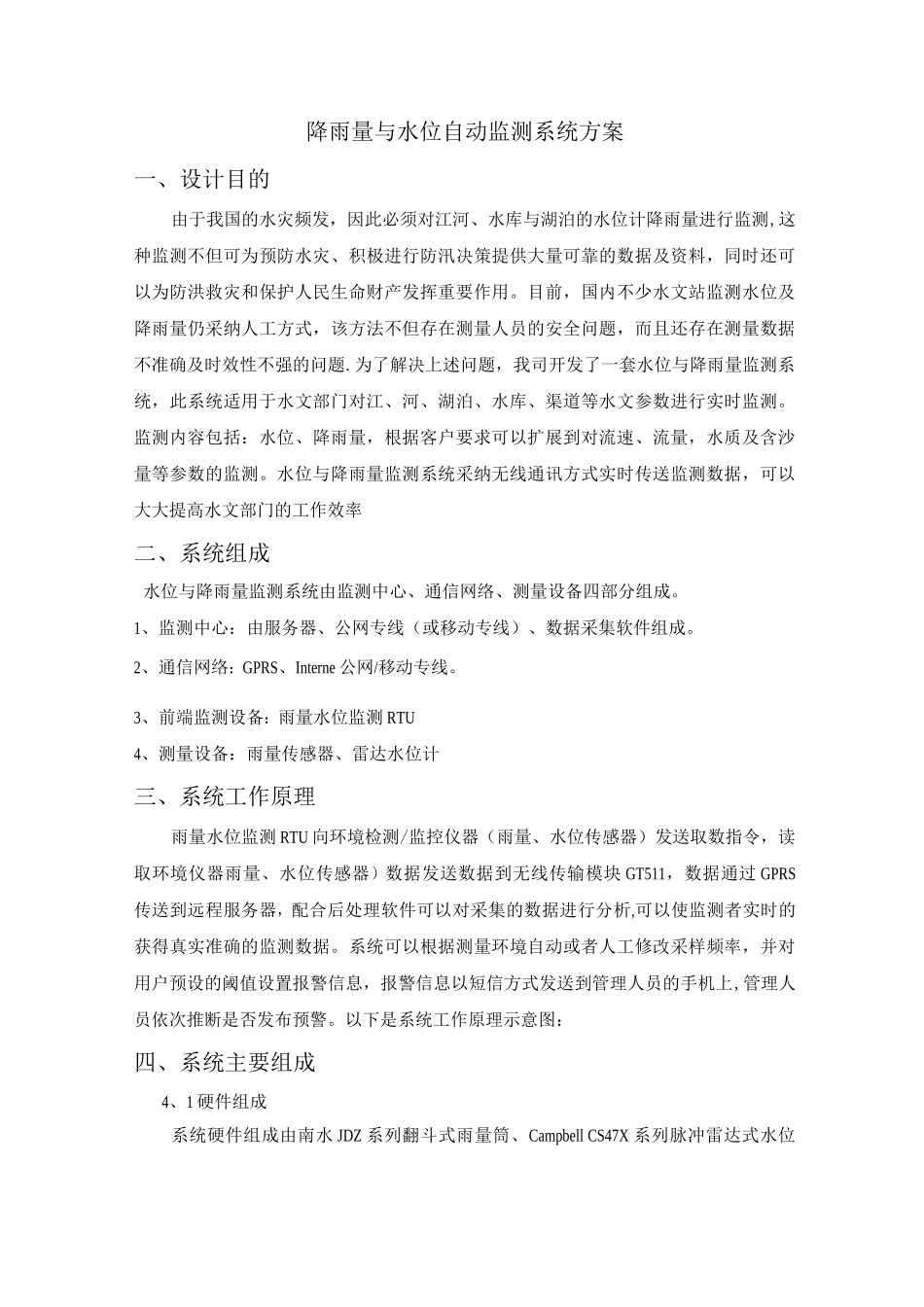

降雨量与水位自动监测系统方案一、设计目的由于我国的水灾频发，因此必须对江河、水库与湖泊的水位计降雨量进行监测,这种监测不但可为预防水灾、积极进行防汛决策提供大量可靠的数据及资料，同时还可以为防洪救灾和保护人民生命财产发挥重要作用。目前，国内不少水文站监测水位及降雨量仍采纳人工方式，该方法不但存在测量人员的安全问题，而且还存在测量数据不准确及时效性不强的问题.为了解决上述问题，我司开发了一套水位与降雨量监测系统，此系统适用于水文部门对江、河、湖泊、水库、渠道等水文参数进行实时监测。监测内容包括：水位、降雨量，根据客户要求可以扩展到对流速、流量，水质及含沙量等参数的监测。水位与降雨量监测系统采纳无线通讯方式实时传送监测数据，可以大大提高水文部门的工作效率二、系统组成水位与降雨量监测系统由监测中心、通信网络、测量设备四部分组成。1、监测中心：由服务器、公网专线（或移动专线）、数据采集软件组成。2、通信网络：GPRS、Interne 公网/移动专线。3、前端监测设备：雨量水位监测 RTU4、测量设备：雨量传感器、雷达水位计三、系统工作原理雨量水位监测 RTU 向环境检测/监控仪器（雨量、水位传感器）发送取数指令，读取环境仪器雨量、水位传感器）数据发送数据到无线传输模块 GT511，数据通过 GPRS传送到远程服务器，配合后处理软件可以对采集的数据进行分析,可以使监测者实时的获得真实准确的监测数据。系统可以根据测量环境自动或者人工修改采样频率，并对用户预设的阈值设置报警信息，报警信息以短信方式发送到管理人员的手机上,管理人员依次推断是否发布预警。以下是系统工作原理示意图：四、系统主要组成4、1 硬件组成系统硬件组成由南水 JDZ 系列翻斗式雨量筒、Campbell CS47X 系列脉冲雷达式水位传感器及前端监控设备组成。4、1、1 南水 JDZ 系列翻斗式雨量筒JDZ 系列雨量传感器用于观测自然界降雨量，同时将一定的降雨量转换为开关信息量输出，以满足信息传输、处理、记录和显示的需要。JDZ 系列雨量传感器符合以下标准及法律规范：SL21-26《降水量观测法律规范》、GB/T11831 —22《水文测报装置遥测雨量计》、GB/T11832-22《翻斗式雨量计》、SL61-23 特点：♦成本低♦结构简单、低维护主要技术参数：降雨强度测量范围：（0。01~4）mm/min;翻斗计量误差：＜±4% ;工作温度范围：0~5OC;存储温度：温度-40C〜+60°C湿度＜95% ;精度：0.5mm （JDZ05 系列）0.2mm （JD...
