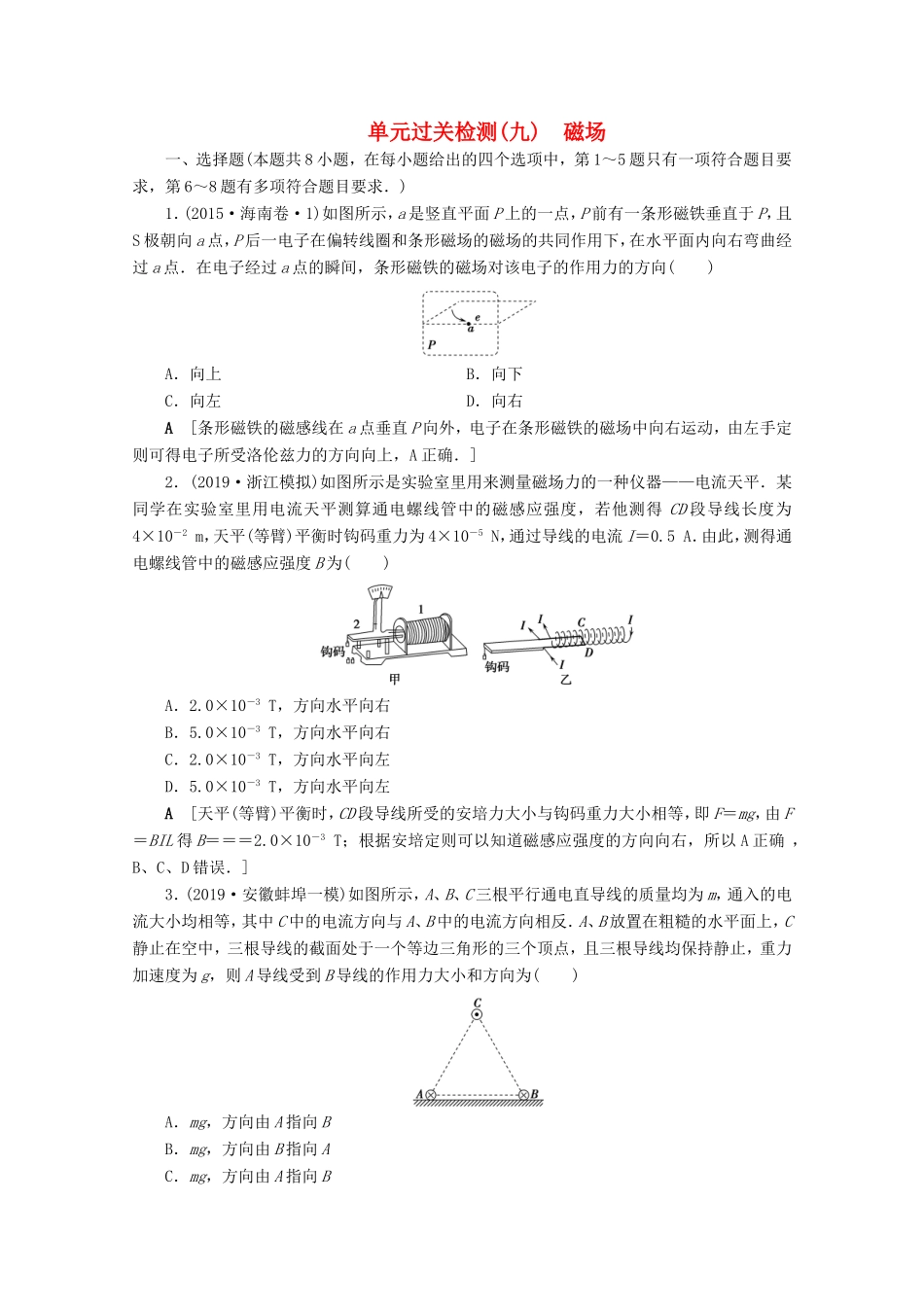

单元过关检测(九)磁场一、选择题(本题共8小题，在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．)1．(2015·海南卷·1)如图所示，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点，P后一电子在偏转线圈和条形磁场的磁场的共同作用下，在水平面内向右弯曲经过a点．在电子经过a点的瞬间，条形磁铁的磁场对该电子的作用力的方向()A．向上B．向下C．向左D．向右A[条形磁铁的磁感线在a点垂直P向外，电子在条形磁铁的磁场中向右运动，由左手定则可得电子所受洛伦兹力的方向向上，A正确．]2．(2019·浙江模拟)如图所示是实验室里用来测量磁场力的一种仪器——电流天平．某同学在实验室里用电流天平测算通电螺线管中的磁感应强度，若他测得CD段导线长度为4×10－2m，天平(等臂)平衡时钩码重力为4×10－5N，通过导线的电流I＝0.5A．由此，测得通电螺线管中的磁感应强度B为()A．2.0×10－3T，方向水平向右B．5.0×10－3T，方向水平向右C．2.0×10－3T，方向水平向左D．5.0×10－3T，方向水平向左A[天平(等臂)平衡时，CD段导线所受的安培力大小与钩码重力大小相等，即F＝mg，由F＝BIL得B＝＝＝2.0×10－3T；根据安培定则可以知道磁感应强度的方向向右，所以A正确，B、C、D错误．]3．(2019·安徽蚌埠一模)如图所示，A、B、C三根平行通电直导线的质量均为m，通入的电流大小均相等，其中C中的电流方向与A、B中的电流方向相反．A、B放置在粗糙的水平面上，C静止在空中，三根导线的截面处于一个等边三角形的三个顶点，且三根导线均保持静止，重力加速度为g，则A导线受到B导线的作用力大小和方向为()A．mg，方向由A指向BB．mg，方向由B指向AC．mg，方向由A指向BD．mg，方向由B指向AA[设A、B间的作用力大小为F，则A和B对C的作用力大小均为F，且A、B对C均为斥力，根据共点力平衡知2Fcos30°＝mg，解得F＝mg.三根导线中电流大小相等，间距相同，A导线受到B导线的吸引力，大小为F＝mg，方向由A指向B，故A正确．]4．如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B的匀强磁场后，粒子束发生偏转，沿半径为r的圆弧运动，打在荧光屏上的P点，然后在磁场区域再加一竖直向下，场强大小为E的匀强电场，光斑从P点又回到O点，关于该粒子(不计重力)，下列说法正确的是()A．粒子带负电B．初速度为v＝C．比荷为＝D．比荷为＝D[垂直于纸面向里的方向上加一磁感应强度为B的匀强磁场后，粒子束打在荧光屏上的P点，根据左手定则可知，粒子带正电，选项A错误；当电场和磁场同时存在时：qvB＝Eq，解得v＝，选项B错误；在磁场中时，由qvB＝m，可得：＝＝，故选项D正确，C错误．]5．如图所示，在第Ⅱ象限内有沿x轴正方向的匀强电场，电场强度为E，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以垂直于x轴的初速度v0从x轴上的P点进入匀强电场中，并且恰好与y轴的正方向成45°角进入磁场，又恰好垂直于x轴进入第Ⅳ象限的磁场．已知O、P之间的距离为d，则带电粒子在磁场中第二次经过x轴时，在电场和磁场中运动的总时间为()A．B．(2＋5π)C．D．D[带电粒子的运动轨迹如图所示，带电粒子出电场时，速度v＝v0，这一过程的时间t1＝＝，根据几何关系可得带电粒子在磁场中的偏转轨道半径r＝2d，带电粒子在第Ⅰ象限中运动的圆心角为，故带电粒子在第Ⅰ象限中的运动时间t2＝＝＝，带电粒子在第Ⅳ象限中运动的时间t3＝，故t总＝，D正确．]6．电磁轨道炮工作原理如图所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是()A．只将轨道长度L变为原来的2倍B．只将电流I增加至原来的2倍C．只将弹体质量减至原来的一半D．将弹体质量减至原来的一半，轨道长度...
