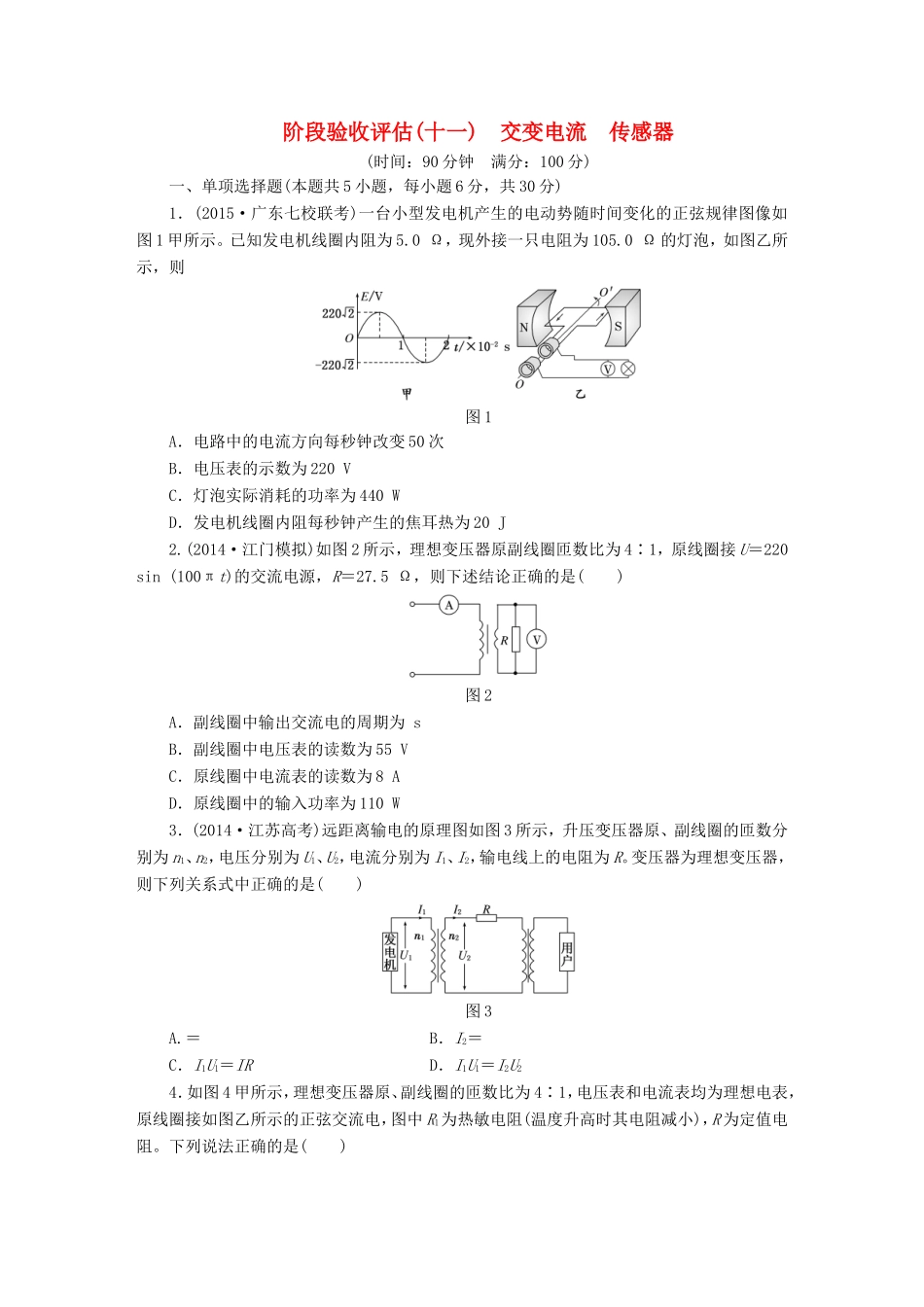

阶段验收评估(十一)交变电流传感器(时间：90分钟满分：100分)一、单项选择题(本题共5小题，每小题6分，共30分)1．(2015·广东七校联考)一台小型发电机产生的电动势随时间变化的正弦规律图像如图1甲所示。已知发电机线圈内阻为5.0Ω，现外接一只电阻为105.0Ω的灯泡，如图乙所示，则图1A．电路中的电流方向每秒钟改变50次B．电压表的示数为220VC．灯泡实际消耗的功率为440WD．发电机线圈内阻每秒钟产生的焦耳热为20J2.(2014·江门模拟)如图2所示，理想变压器原副线圈匝数比为4∶1，原线圈接U＝220sin(100πt)的交流电源，R＝27.5Ω，则下述结论正确的是()图2A．副线圈中输出交流电的周期为sB．副线圈中电压表的读数为55VC．原线圈中电流表的读数为8AD．原线圈中的输入功率为110W3．(2014·江苏高考)远距离输电的原理图如图3所示，升压变压器原、副线圈的匝数分别为n1、n2，电压分别为U1、U2，电流分别为I1、I2，输电线上的电阻为R。变压器为理想变压器，则下列关系式中正确的是()图3A.＝B．I2＝C．I1U1＝IRD．I1U1＝I2U24．如图4甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R1为热敏电阻(温度升高时其电阻减小)，R为定值电阻。下列说法正确的是()图4A．电压表V2的示数为9VB．原线圈两端电压的瞬时值表达式为u＝36sin(50πt)VC．R1处温度升高时，电流表的示数变大，电压表V2的示数变大D．变压器原线圈的输入功率和副线圈的输出功率之比为1∶45．(2014·吉林模拟)如图5所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿顺时针方向转动。已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为L1，ad边的边长为L2，线圈电阻为R，转动的角速度为ω，则当线圈转至图示位置时()图5A．线圈中感应电流的方向为adcbaB．线圈中的感应电动势为2nBL2ωC．穿过线圈的磁通量随时间的变化率最大D．线圈ad边所受安培力的大小为n2B2L1L2ω/R，方向垂直纸面向里二、多项选择题(本题共3小题，每小题6分，共18分，选不全得3分，有错选不得分)6.(2014·深圳调研)如图6所示，用理想变压器给电灯L供电，如果只增加副线圈匝数，其他条件不变，则()图6A．电灯L亮度减小B．电流表示数增大C．电压表示数增大D．变压器输入功率不变7．(2014·天津高考)如图7甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图乙中曲线a、b所示，则()图7A．两次t＝0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2∶3C.曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V8．(2014·南通模拟)如图8甲所示，理想变压器原、副线圈的匝数比为20∶1，R1＝10Ω，R2＝20Ω，电容器电容C＝100μF。已知电阻R1两端的正弦交流电压如图乙所示，则()图8A．原线圈输入电压的最大值为400VB．交流电的频率为100HzC．电容器所带电荷量恒为2×10－3CD．电阻R1消耗的电功率为20W三、实验题(本题共1小题，共14分，按题目要求作答)9．(16分)传感器担负着信息采集的任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图9甲所示，图乙是用热敏电阻R1作为传感器制作的简单自动报警器原理图，则：图9(1)为了使温度过高时报警器铃响，开关应接在________(选填“a”或“b”)。(2)若使启动报警的温度提高些，应将滑动变阻器的滑片P向________移动(选填“左”或“右”)。四、计算题(本题共2小题，共38分，解答时应写出必要的文字说明，方程式和演算步骤，有数值计算的要注明单位)10．(18分)人们利用发电机把天然存在的各种形式的能(水流能、风能、煤等燃烧的化学能……)转化为电能。为了合理的利用这些能源，发电站要修建在靠近这些天然资源的地方，但是，用电的地方往往很远。因此，需要高压输送线路把电能输送到远方。如果，某发电站将U＝6000V的电压直接地加在高压输送线路的...
