2有线模拟电视知识新编第二章系统指标占用系数分析VIP免费

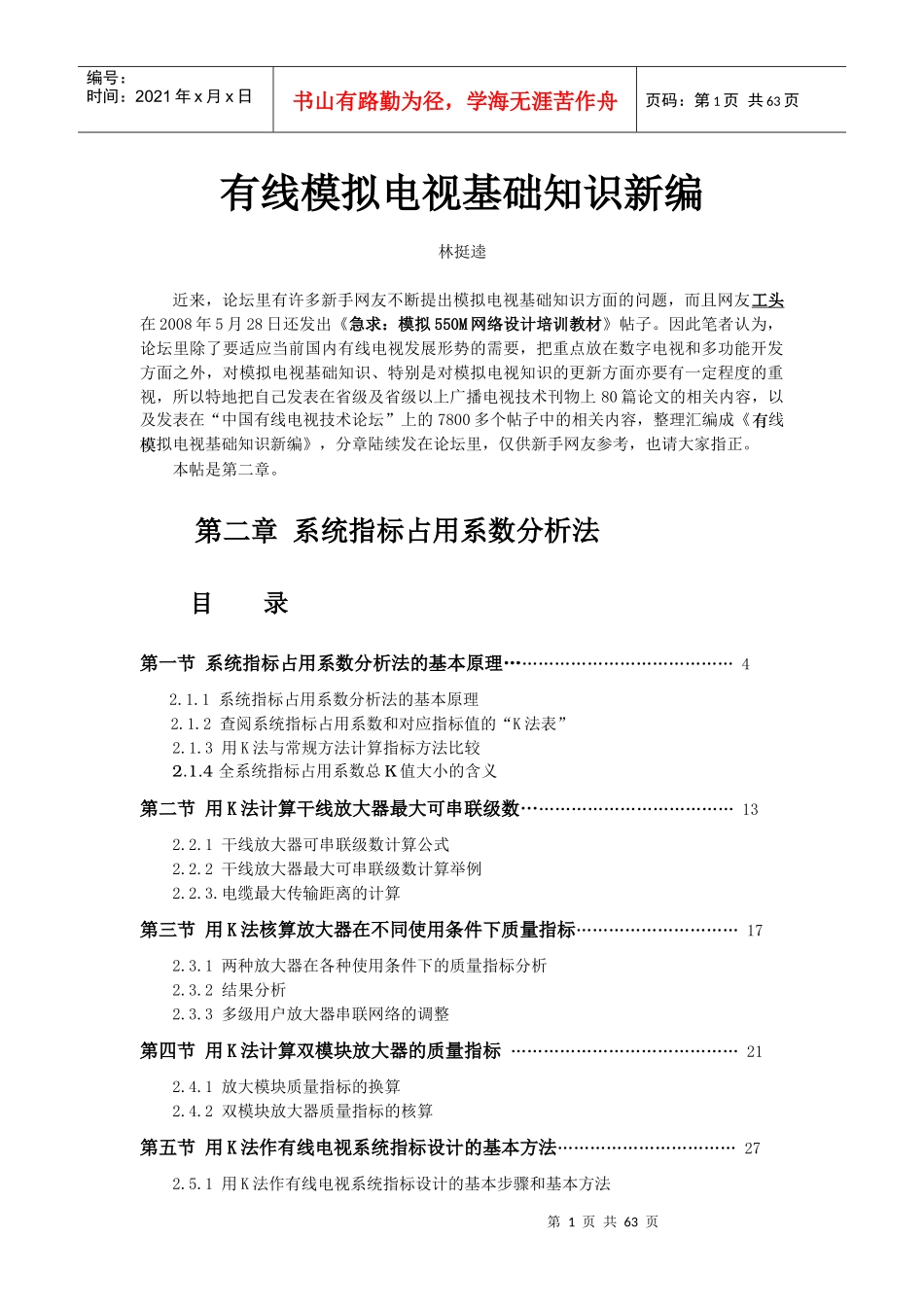

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页有线模拟电视基础知识新编林挺逵近来，论坛里有许多新手网友不断提出模拟电视基础知识方面的问题，而且网友工头在2008年5月28日还发出《急求：模拟550M网络设计培训教材》帖子。因此笔者认为，论坛里除了要适应当前国内有线电视发展形势的需要，把重点放在数字电视和多功能开发方面之外，对模拟电视基础知识、特别是对模拟电视知识的更新方面亦要有一定程度的重视，所以特地把自己发表在省级及省级以上广播电视技术刊物上80篇论文的相关内容，以及发表在“中国有线电视技术论坛”上的7800多个帖子中的相关内容，整理汇编成《有线模拟电视基础知识新编》，分章陆续发在论坛里，仅供新手网友参考，也请大家指正。本帖是第二章。第二章系统指标占用系数分析法目录第一节系统指标占用系数分析法的基本原理……………………………………42.1.1系统指标占用系数分析法的基本原理2.1.2查阅系统指标占用系数和对应指标值的“K法表”2.1.3用K法与常规方法计算指标方法比较2.1.4全系统指标占用系数总K值大小的含义第二节用K法计算干线放大器最大可串联级数…………………………………132.2.1干线放大器可串联级数计算公式2.2.2干线放大器最大可串联级数计算举例2.2.3.电缆最大传输距离的计算第三节用K法核算放大器在不同使用条件下质量指标…………………………172.3.1两种放大器在各种使用条件下的质量指标分析2.3.2结果分析2.3.3多级用户放大器串联网络的调整第四节用K法计算双模块放大器的质量指标……………………………………212.4.1放大模块质量指标的换算2.4.2双模块放大器质量指标的核算第五节用K法作有线电视系统指标设计的基本方法……………………………272.5.1用K法作有线电视系统指标设计的基本步骤和基本方法第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页2.5.2关于简算折算率的说明第六节用K法作有线电视电缆网络指标设计举例………………………………322.6.1采取全部用户放大器串联方式时的设计示例2.6.2采取干线放大器串联加末级用户放大器方式时的设计示例2.6.3.用一级光缆延伸加放大器时的指标设计第七节用K法详解有线电视质量指标设计计算题………………………………38第八节有线电视系统质量指标的极限裕量分析…………………………………431.8.1有线电视系统质量指标极限裕量的基本概念和标示方法1.8.2系统指标“上裕量”和“下裕量”的测量方法1.8.3系统指标“上裕量”降低原因分析1.8.4系统指标“下裕量”降低原因分析1.8.5提高系统指标“上裕量”和“下裕量”的方法和几条工作原则1.8.6小结第九节用系统指标占用系数分析法优选提高质量指标措施的方法………49本章附件附件1“K法表”………………………………………………………………………58C/N——K值速查表“KC/N表”CTB——K值速查表“K20表”CTB、CSO——K值速查表“K15表”CTB、CSO——K值速查表“K10表”附件2编写本章内容的依据论文………………………………………………………66第二章系统指标占用系数分析法“系统指标占用系数分析法”，简称“K法”，是笔者于1998年设计出来的一种有线电视系统指标分析、指标核算和指标设计的简易便捷方法，并于1999年在《中国有线电视》杂志第4期发表[1]，已经过多年的应用开发和推广，收到比较好的成效，现将此法的基本原理和实际应用方法介绍给大家参考。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页第一节系统指标占用系数分析法的基本原理相对于“系统指标占用系数分析法”即“K法”来说，传统的有线电视系统指标设计方法可以称之为“系统指标分配法”，简称“P法”。应用传统的“系统指标分配法”做系统指标设计时，设计人员首先将有线电视全系统的某项指标总份额1（即100%），以不同的“系统指标分配比例系数K值”分配给前端、光链路和电缆分配网络等单元网络，再据分配比例系数K值换算出各单元网络的“指标分配值”。“系统指标分配比例系数K值”简称“指标分配系数...
