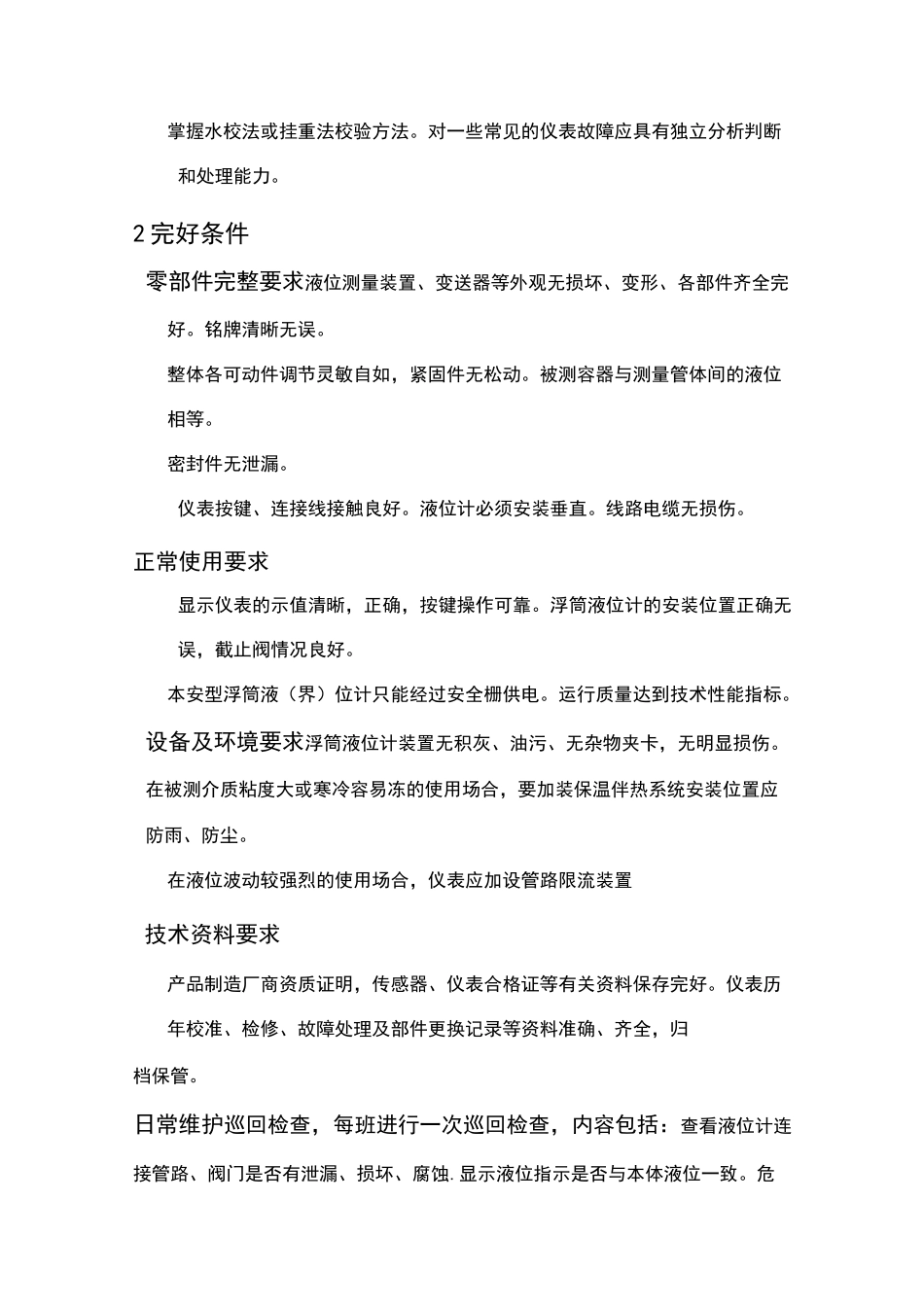

浮筒液位计检修规程1.总则主题内容与使用范围本规程适用于扭矩管式浮筒液位计的维护、检修、标定、投运时的具体要求和实施程序，以及各种作业时的安全注意事项。基本工作原理浮筒液位计基于阿基米德（浮力定律）等原理工作的，其测量当液（界）位在零位时，扭力管受到浮筒重量产生扭力矩（这时扭力最大）扭力管转角处于“零”度，当液位逐渐上升时，浮筒在液体浮力的作用下，也随着上升，扭力管产生的扭力矩逐渐减小，此时将其产生的转角由变送器转换成4—20mADC信号，这信号正比于被测量液（界）位。输出信号：标准型:4〜，二线制；供电智能型：4〜20mA,叠加符合HART协议的数字信号。浮筒液（界）位计测量原理图1-截止阀2-筒体3-变送器4-扭力管5-浮筒6-排污阀7-放空堵头构成与功能截止阀:被测贮水容器与液位计连接的导液开关阀。筒体:浮筒液位（界）计浮筒室外壳。变送器：将传感器的输出信号进行转换为统一的电流信号远程传输的装1111置扭力管：将浮筒测得的直线位移转换成扭管心轴的转角位移并，将被测容器内的高压部分和外界的低压部分隔开。浮筒:浸没在浮筒室内的液体中，与电动系统刚性连接，受浮力作用控制通过扭力管传递到传感器。显示装置（测量终端）:向观察者显示被测参数的数值和量值的装置排污阀：排出浮筒室内的污水杂质和校验标定时连接透明软管便于观看水位。放空堵头:筒体上部放空口的封盖。主要技术性能及规格技术指标测量范围：〜6m（特殊尺寸）输出信号；4〜20mADC二线制，可带Hart协议精度等级±％±％（特殊型）使用环境温度-40—85°C相对湿度10%—95%（液晶不会损坏）工作压力；4MPa16MPa32MPa电源；标准型：24VDC二线制4—20mA（12VDC—32VDC）介质密度；液位一/cm3,界位一/cm3工作温度；常温型-40—150°C高温型150—350°C防爆等级；本安型ibllCT1—6隔爆型dllBT5规格浮筒液位计：FST-3000系列ZUT系列LC3010系列安全栅：NPQEX31NPEXA-C31NPEXA-C311对维修人员的基本要求熟悉本规程及相应仪表说明书等技术资料。了解所在工艺流程；熟悉浮筒液位计的结构和工作原理。能正确使用HART手操器和工具。掌握水校法或挂重法校验方法。对一些常见的仪表故障应具有独立分析判断和处理能力。2完好条件零部件完整要求液位测量装置、变送器等外观无损坏、变形、各部件齐全完好。铭牌清晰无误。整体各可动件调节灵敏自如，紧固件无松动。被测容器与测量管体间的液位相等。密封件无泄漏。仪表按键、连接线接触良好。液位计必须安装垂直。线路电缆无损伤。正常使用要求显示仪表的示值清晰，正确，按键操作可靠。浮筒液位计的安装位置正确无误，截止阀情况良好。本安型浮筒液（界）位计只能经过安全栅供电。运行质量达到技术性能指标。设备及环境要求浮筒液位计装置无积灰、油污、无杂物夹卡，无明显损伤。在被测介质粘度大或寒冷容易冻的使用场合，要加装保温伴热系统安装位置应防雨、防尘。在液位波动较强烈的使用场合，仪表应加设管路限流装置技术资料要求产品制造厂商资质证明，传感器、仪表合格证等有关资料保存完好。仪表历年校准、检修、故障处理及部件更换记录等资料准确、齐全，归档保管。日常维护巡回检查，每班进行一次巡回检查，内容包括：查看液位计连接管路、阀门是否有泄漏、损坏、腐蚀.显示液位指示是否与本体液位一致。危及仪表安全运行时应及时采取紧急停运等措施，并通知有关维修人员和生产使用单位。需要启动或停运仪表时，要先与生产操作人员取得联系和征得同意。巡回检查中发现不能解决的问题及时报告。发现问题及时处理，并做好巡回检查记录。定期维护：定期进行仪表密封性能的检查。按工艺测量介质的脏污情况，定期进行浮筒室的排放和清洗。定期进行基本性能检查，并对发现的问题予以消除。定期校验校准周期为12个月或随主设备检修、事后检定。校验周期校验工器具与材料12V〜36VDC电源、万用表、秤（±1g）、水桶、HART通讯手操器等。计算对应于0%、10%、20%、…90%、100%液位时挂钩所受的重量（挂重法）校验步骤浮筒液位计可采用水校法或挂重法进行校验，一般来说，在现场进行标定时多采用水校法，挂重法多用于实验室内。水校法标定将变送器按工...
