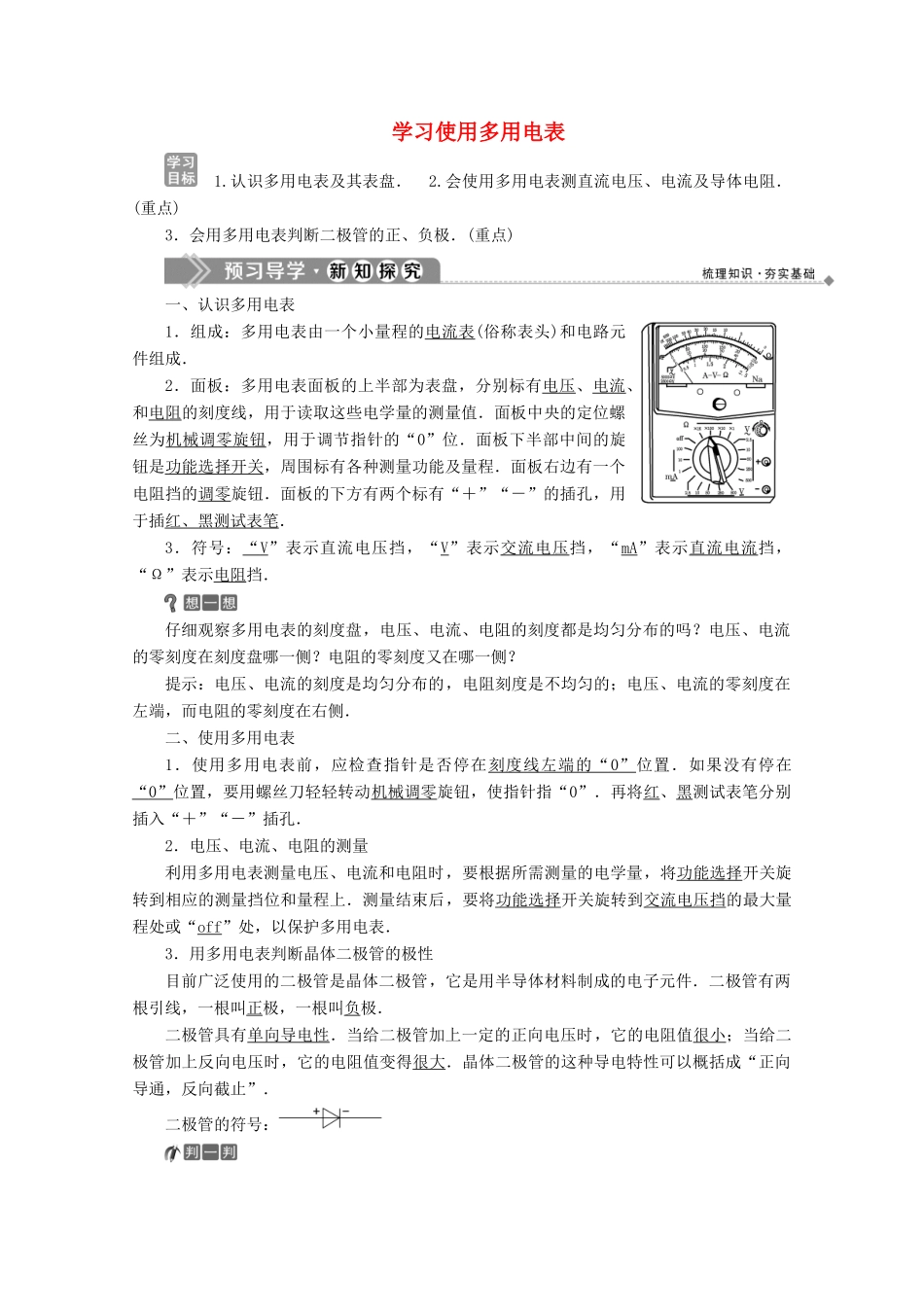

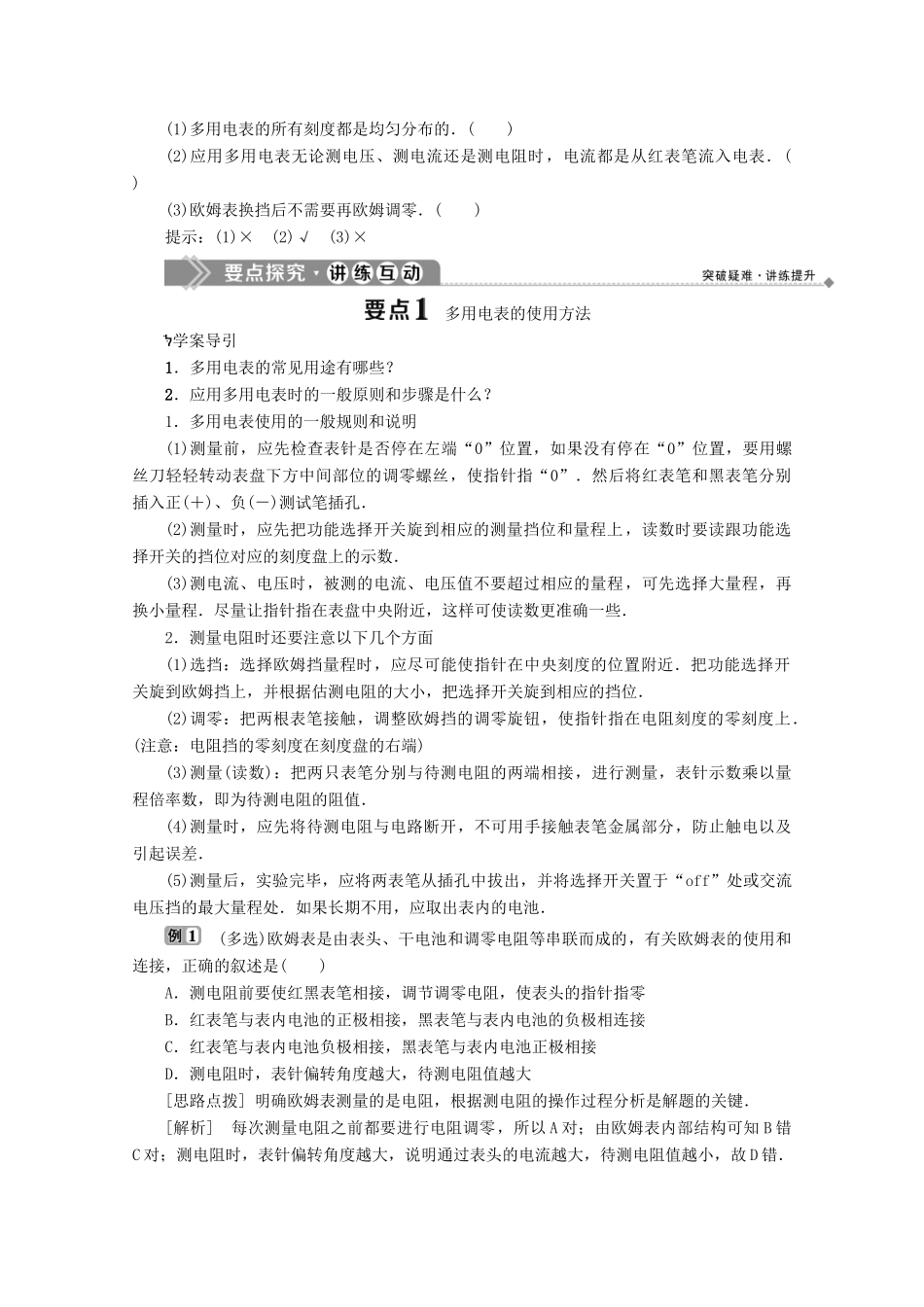

学习使用多用电表1.认识多用电表及其表盘.2.会使用多用电表测直流电压、电流及导体电阻.(重点)3.会用多用电表判断二极管的正、负极.(重点)一、认识多用电表1.组成:多用电表由一个小量程的电流表(俗称表头)和电路元件组成.2.面板:多用电表面板的上半部为表盘,分别标有电压、电流、和电阻的刻度线,用于读取这些电学量的测量值.面板中央的定位螺丝为机械调零旋钮,用于调节指针的“0”位.面板下半部中间的旋钮是功能选择开关,周围标有各种测量功能及量程.面板右边有一个电阻挡的调零旋钮.面板的下方有两个标有“+”“-”的插孔,用于插红、黑测试表笔.3.符号:“V”表示直流电压挡,“V”表示交流电压挡,“mA”表示直流电流挡,“Ω”表示电阻挡.仔细观察多用电表的刻度盘,电压、电流、电阻的刻度都是均匀分布的吗?电压、电流的零刻度在刻度盘哪一侧?电阻的零刻度又在哪一侧?提示:电压、电流的刻度是均匀分布的,电阻刻度是不均匀的;电压、电流的零刻度在左端,而电阻的零刻度在右侧.二、使用多用电表1.使用多用电表前,应检查指针是否停在刻度线左端的“0”位置.如果没有停在“0”位置,要用螺丝刀轻轻转动机械调零旋钮,使指针指“0”.再将红、黑测试表笔分别插入“+”“-”插孔.2.电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时,要根据所需测量的电学量,将功能选择开关旋转到相应的测量挡位和量程上.测量结束后,要将功能选择开关旋转到交流电压挡的最大量程处或“off”处,以保护多用电表.3.用多用电表判断晶体二极管的极性目前广泛使用的二极管是晶体二极管,它是用半导体材料制成的电子元件.二极管有两根引线,一根叫正极,一根叫负极.二极管具有单向导电性.当给二极管加上一定的正向电压时,它的电阻值很小;当给二极管加上反向电压时,它的电阻值变得很大.晶体二极管的这种导电特性可以概括成“正向导通,反向截止”.二极管的符号:(1)多用电表的所有刻度都是均匀分布的.()(2)应用多用电表无论测电压、测电流还是测电阻时,电流都是从红表笔流入电表.()(3)欧姆表换挡后不需要再欧姆调零.()提示:(1)×(2)√(3)×多用电表的使用方法学案导引1.多用电表的常见用途有哪些?2.应用多用电表时的一般原则和步骤是什么?1.多用电表使用的一般规则和说明(1)测量前,应先检查表针是否停在左端“0”位置,如果没有停在“0”位置,要用螺丝刀轻轻转动表盘下方中间部位的调零螺丝,使指针指“0”.然后将红表笔和黑表笔分别插入正(+)、负(-)测试笔插孔.(2)测量时,应先把功能选择开关旋到相应的测量挡位和量程上,读数时要读跟功能选择开关的挡位对应的刻度盘上的示数.(3)测电流、电压时,被测的电流、电压值不要超过相应的量程,可先选择大量程,再换小量程.尽量让指针指在表盘中央附近,这样可使读数更准确一些.2.测量电阻时还要注意以下几个方面(1)选挡:选择欧姆挡量程时,应尽可能使指针在中央刻度的位置附近.把功能选择开关旋到欧姆挡上,并根据估测电阻的大小,把选择开关旋到相应的挡位.(2)调零:把两根表笔接触,调整欧姆挡的调零旋钮,使指针指在电阻刻度的零刻度上.(注意:电阻挡的零刻度在刻度盘的右端)(3)测量(读数):把两只表笔分别与待测电阻的两端相接,进行测量,表针示数乘以量程倍率数,即为待测电阻的阻值.(4)测量时,应先将待测电阻与电路断开,不可用手接触表笔金属部分,防止触电以及引起误差.(5)测量后,实验完毕,应将两表笔从插孔中拔出,并将选择开关置于“off”处或交流电压挡的最大量程处.如果长期不用,应取出表内的电池.(多选)欧姆表是由表头、干电池和调零电阻等串联而成的,有关欧姆表的使用和连接,正确的叙述是()A.测电阻前要使红黑表笔相接,调节调零电阻,使表头的指针指零B.红表笔与表内电池的正极相接,黑表笔与表内电池的负极相连接C.红表笔与表内电池负极相接,黑表笔与表内电池正极相接D.测电阻时,表针偏转角度越大,待测电阻值越大[思路点拨]明确欧姆表测量的是电阻,根据测电阻的操作过程分析是解题的关键.[解析]每次测量电阻之前都要进行电阻调零,...
