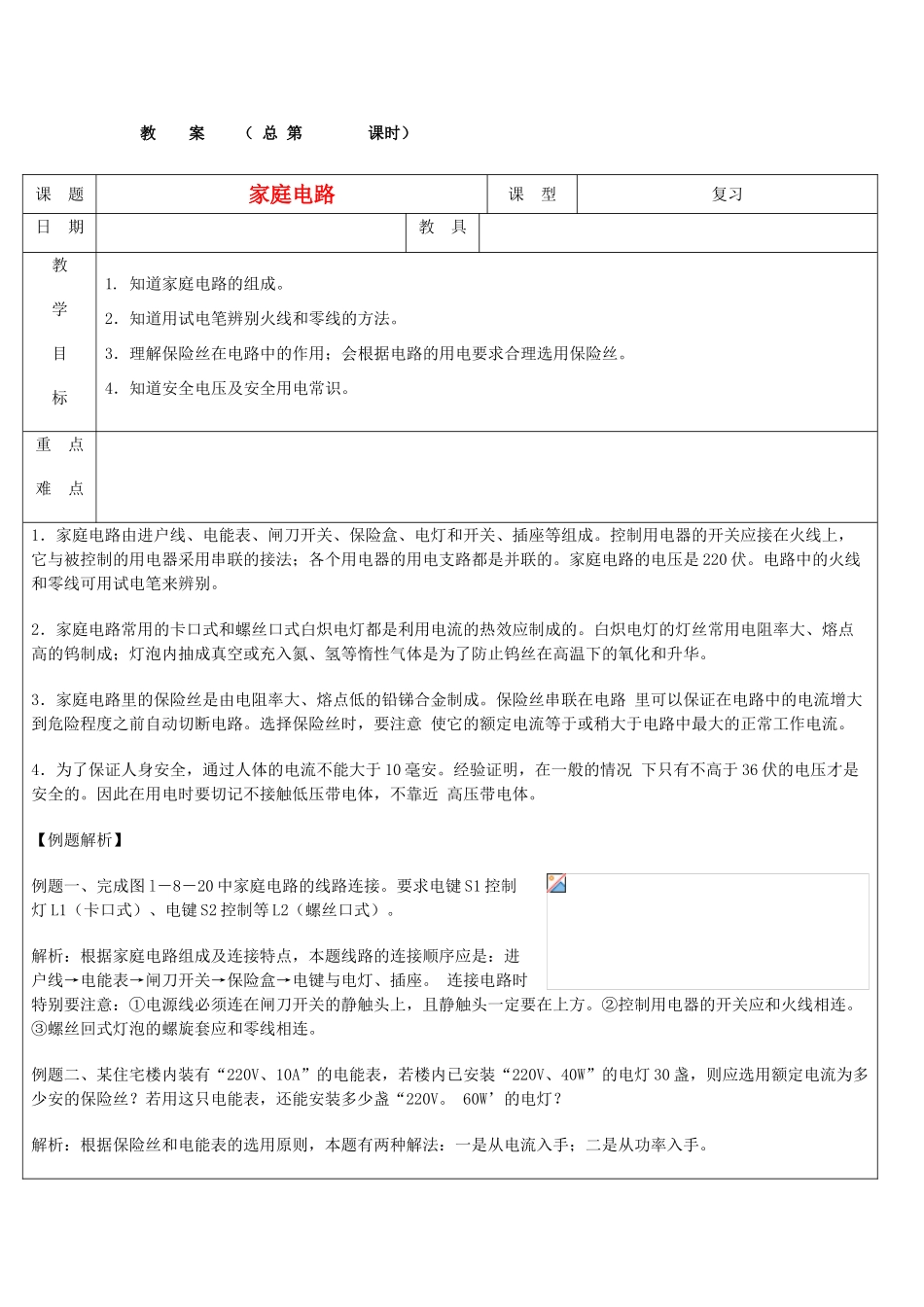

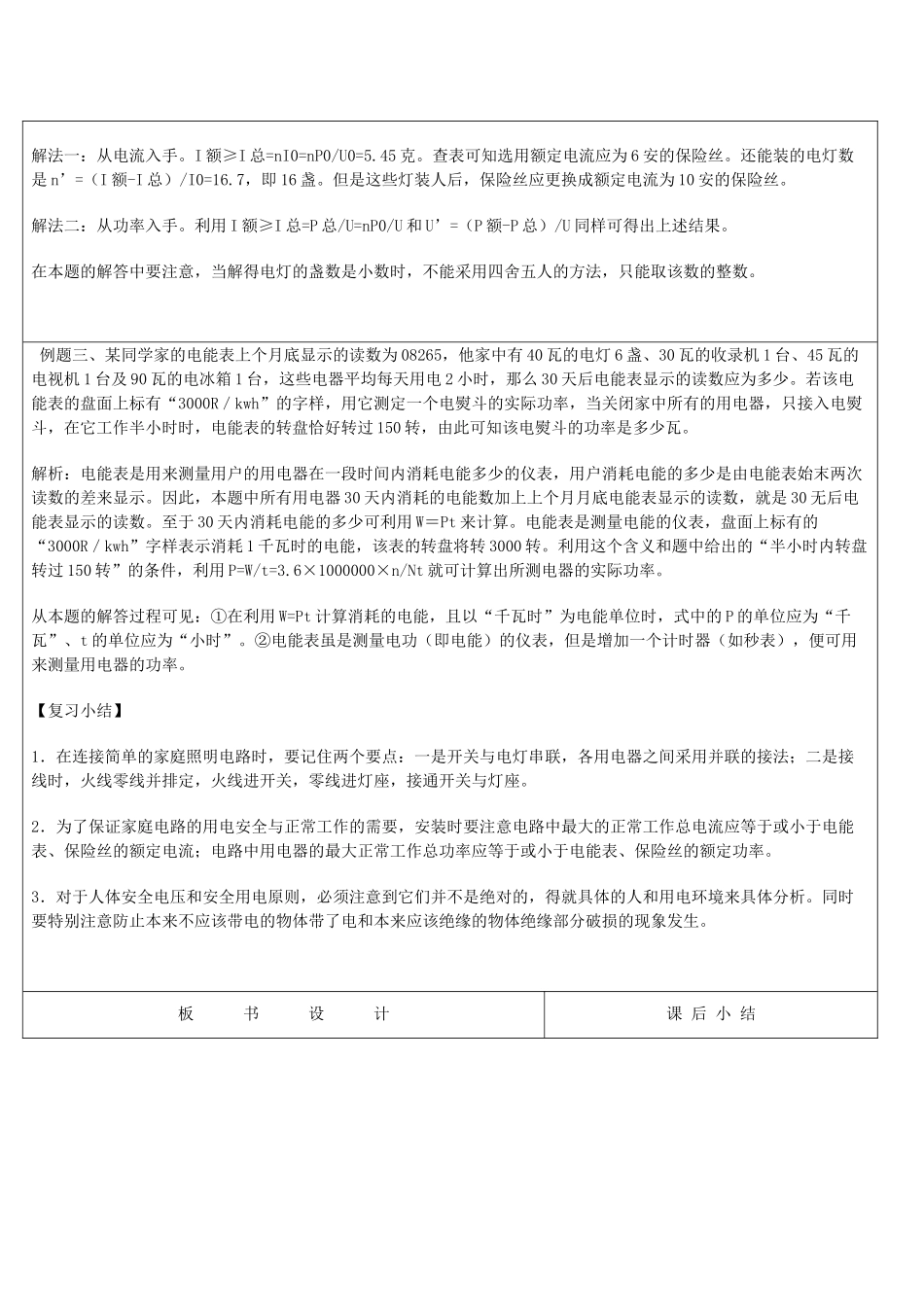

教案（总第课时）课题家庭电路课型复习日期教具教学目标1.知道家庭电路的组成。2．知道用试电笔辨别火线和零线的方法。3．理解保险丝在电路中的作用；会根据电路的用电要求合理选用保险丝。4．知道安全电压及安全用电常识。重点难点1．家庭电路由进户线、电能表、闸刀开关、保险盒、电灯和开关、插座等组成。控制用电器的开关应接在火线上，它与被控制的用电器采用串联的接法；各个用电器的用电支路都是并联的。家庭电路的电压是220伏。电路中的火线和零线可用试电笔来辨别。2．家庭电路常用的卡口式和螺丝口式白炽电灯都是利用电流的热效应制成的。白炽电灯的灯丝常用电阻率大、熔点高的钨制成；灯泡内抽成真空或充入氮、氢等惰性气体是为了防止钨丝在高温下的氧化和升华。3．家庭电路里的保险丝是由电阻率大、熔点低的铅锑合金制成。保险丝串联在电路里可以保证在电路中的电流增大到危险程度之前自动切断电路。选择保险丝时，要注意使它的额定电流等于或稍大于电路中最大的正常工作电流。4．为了保证人身安全，通过人体的电流不能大于10毫安。经验证明，在一般的情况下只有不高于36伏的电压才是安全的。因此在用电时要切记不接触低压带电体，不靠近高压带电体。【例题解析】例题一、完成图l－8－20中家庭电路的线路连接。要求电键S1控制灯L1（卡口式）、电键S2控制等L2（螺丝口式）。解析：根据家庭电路组成及连接特点，本题线路的连接顺序应是：进户线→电能表→闸刀开关→保险盒→电键与电灯、插座。连接电路时特别要注意：①电源线必须连在闸刀开关的静触头上，且静触头一定要在上方。②控制用电器的开关应和火线相连。③螺丝回式灯泡的螺旋套应和零线相连。例题二、某住宅楼内装有“220V、10A”的电能表，若楼内已安装“220V、40W”的电灯30盏，则应选用额定电流为多少安的保险丝？若用这只电能表，还能安装多少盏“220V。60W’的电灯？解析：根据保险丝和电能表的选用原则，本题有两种解法：一是从电流入手；二是从功率入手。解法一：从电流入手。I额≥I总=nI0=nP0/U0=5.45克。查表可知选用额定电流应为6安的保险丝。还能装的电灯数是n’=（I额-I总）/I0=16.7，即16盏。但是这些灯装人后，保险丝应更换成额定电流为10安的保险丝。解法二：从功率入手。利用I额≥I总=P总/U=nP0/U和U’=（P额-P总）/U同样可得出上述结果。在本题的解答中要注意，当解得电灯的盏数是小数时，不能采用四舍五人的方法，只能取该数的整数。例题三、某同学家的电能表上个月底显示的读数为08265，他家中有40瓦的电灯6盏、30瓦的收录机1台、45瓦的电视机1台及90瓦的电冰箱1台，这些电器平均每天用电2小时，那么30天后电能表显示的读数应为多少。若该电能表的盘面上标有“3000R／kwh”的字样，用它测定一个电熨斗的实际功率，当关闭家中所有的用电器，只接入电熨斗，在它工作半小时时，电能表的转盘恰好转过150转，由此可知该电熨斗的功率是多少瓦。解析：电能表是用来测量用户的用电器在一段时间内消耗电能多少的仪表，用户消耗电能的多少是由电能表始末两次读数的差来显示。因此，本题中所有用电器30天内消耗的电能数加上上个月月底电能表显示的读数，就是30无后电能表显示的读数。至于30天内消耗电能的多少可利用W＝Pt来计算。电能表是测量电能的仪表，盘面上标有的“3000R／kwh”字样表示消耗1千瓦时的电能，该表的转盘将转3000转。利用这个含义和题中给出的“半小时内转盘转过150转”的条件，利用P=W/t=3.6×1000000×n/Nt就可计算出所测电器的实际功率。从本题的解答过程可见：①在利用W=Pt计算消耗的电能，且以“千瓦时”为电能单位时，式中的P的单位应为“千瓦”、t的单位应为“小时”。②电能表虽是测量电功（即电能）的仪表，但是增加一个计时器（如秒表），便可用来测量用电器的功率。【复习小结】1．在连接简单的家庭照明电路时，要记住两个要点：一是开关与电灯串联，各用电器之间采用并联的接法；二是接线时，火线零线并排定，火线进开关，零线进灯座，接通开关与灯座。2．为了保证家庭电路的用电安全与正常工作的需要，安装时要注意电路中最大的正常工作总电流应等于或小于电能表、保险...
