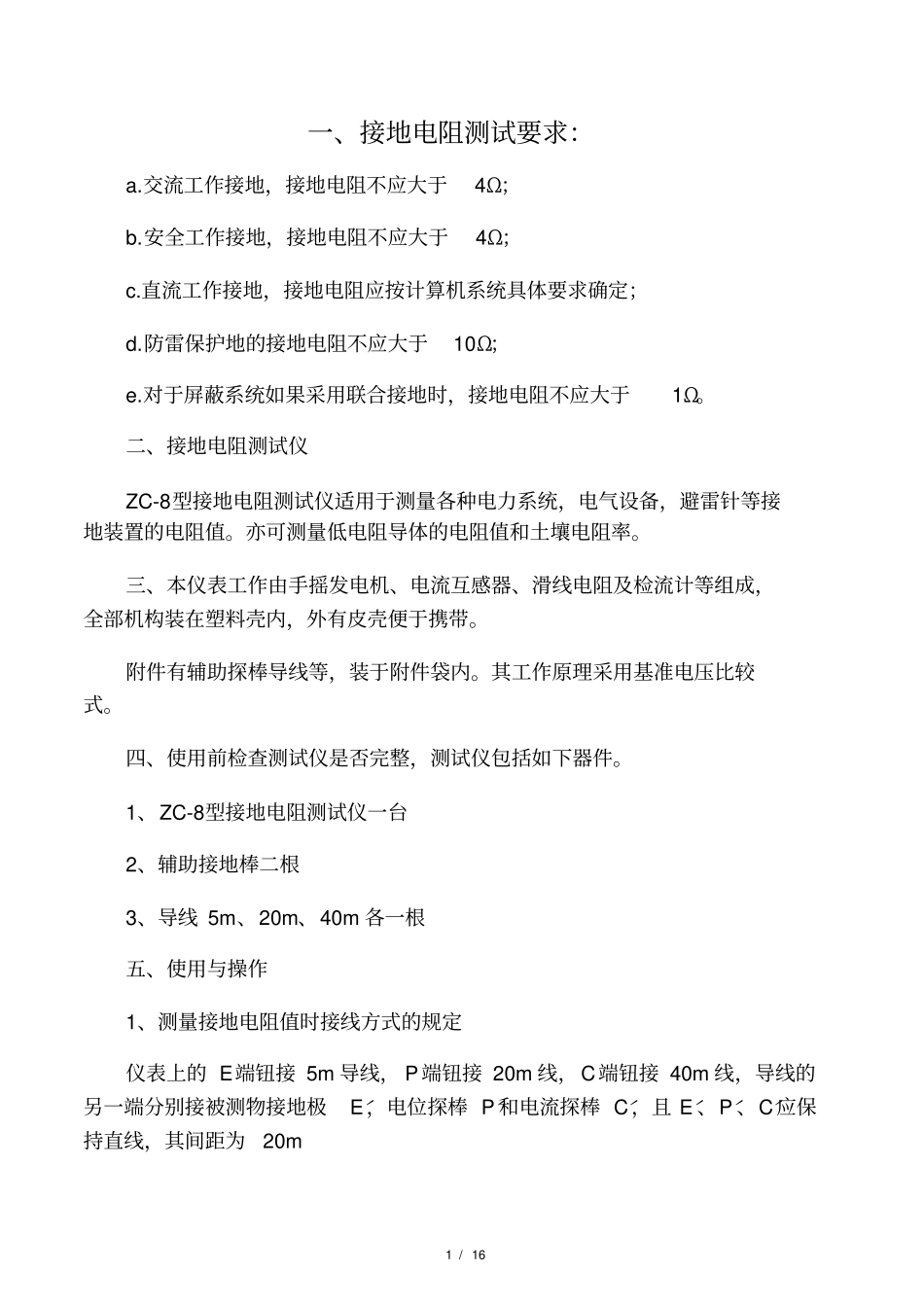

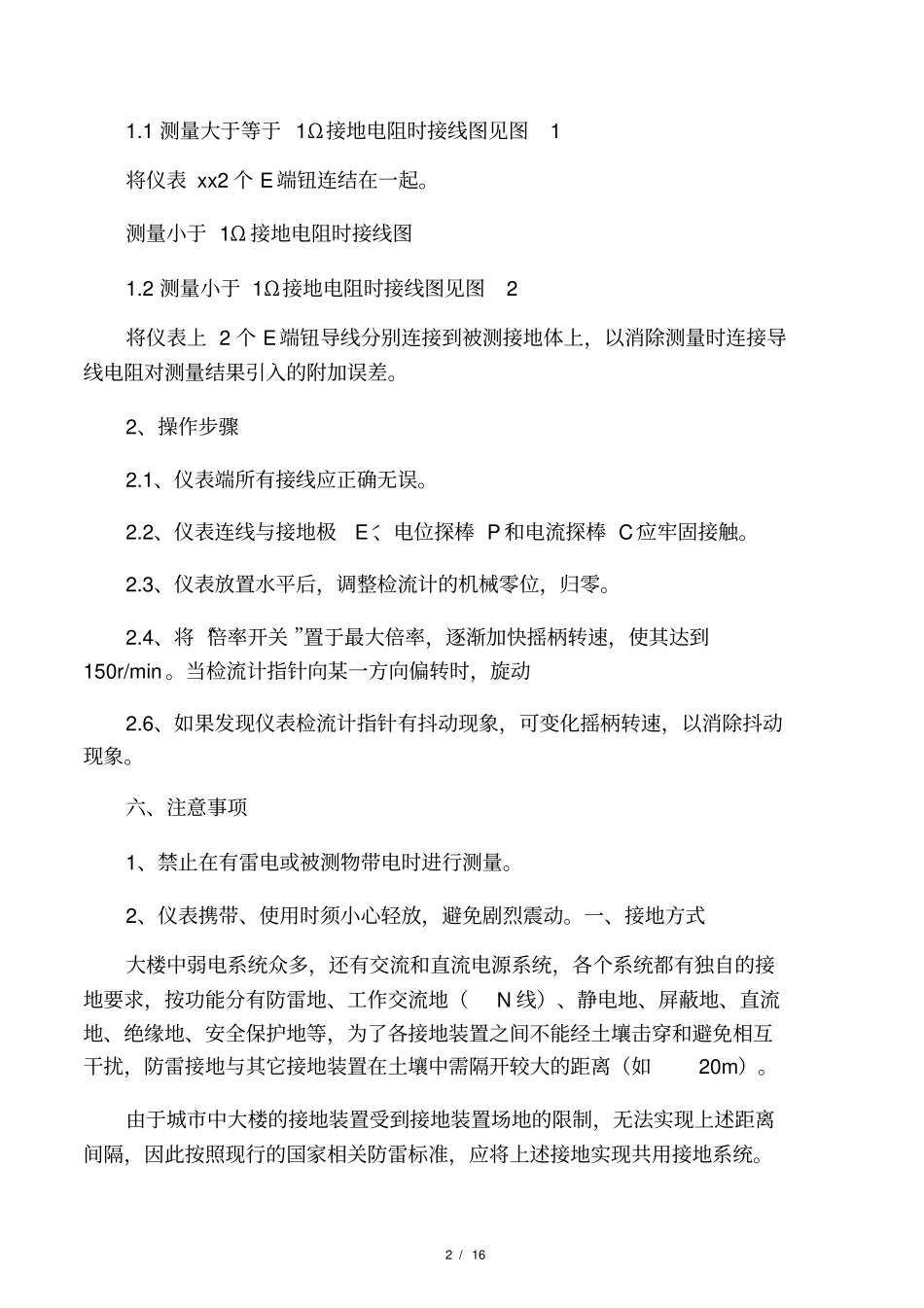

1/16一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b.安全工作接地，接地电阻不应大于4Ω；c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。四、使用前检查测试仪是否完整，测试仪包括如下器件。1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m2/161.1测量大于等于1Ω接地电阻时接线图见图1将仪表xx2个E端钮连结在一起。测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。2、操作步骤2.1、仪表端所有接线应正确无误。2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。2.3、仪表放置水平后，调整检流计的机械零位，归零。2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。六、注意事项1、禁止在有雷电或被测物带电时进行测量。2、仪表携带、使用时须小心轻放，避免剧烈震动。一、接地方式大楼中弱电系统众多，还有交流和直流电源系统，各个系统都有独自的接地要求，按功能分有防雷地、工作交流地（N线）、静电地、屏蔽地、直流地、绝缘地、安全保护地等，为了各接地装置之间不能经土壤击穿和避免相互干扰，防雷接地与其它接地装置在土壤中需隔开较大的距离（如20m）。由于城市中大楼的接地装置受到接地装置场地的限制，无法实现上述距离间隔，因此按照现行的国家相关防雷标准，应将上述接地实现共用接地系统。3/16在电子设备有特殊要求时，应采用瞬态接地技术。明确地讲，所说的共用接地系统是将防雷地、工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等做在一个接地装置上（通常是大楼基础地），接地电阻值取其中的最低值。完全的共地系统不仅采用公共的接地装置，而且采用公共的接地系统，共地使电子设备无法受到地电位反击。智能建筑必须有良好的接地装置以及良好的接地系统。在智能建筑的共用接地系统是以大楼基础接地为接地装置，以暗装的法拉第笼中的钢筋笼栅为接地系统的骨架，并将各种已与此笼栅做了等电位连接的设备金属外壳、金属管道、电气和信号线路的金属护套、桥架等连接到一起，构成了多种大小不同的金属接地（等电位连接）网络。在垂直方向上，最下层为大楼基础地，向上是各个楼层的楼层地，在楼层内设有机房接地母排（环形或接地线），信息系统首先接到机房接地母排上，然后由此引向楼层地，再经大楼接地骨架接到最底层的接地装置上。各大楼内机房电子设备的接地方式按下述进行：二、机房接地：计算机网络机房、卫星和有线电视系统和监控系统等机房联合接地,电阻应≤1Ω。机房静电地板下应加做均压环（具体见第6点），以起到等电位连接作用，并将均压环至少两处连接到机房所在楼层的弱电管道井内的共用接地排（楼层弱电等电位汇集点）上；机房内的工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等直接连接到均压环上；在土建施工过程中最好将穿线缆的管从弱电间直埋到各个弱电机房，每个机房两根。三、设备间接地：各设备间接地的方法同机房接地。四、共用接地体：大楼存在着强电接地和弱电接地，采用共用接地体，因两接地线的不对称、共用接地体上的引出点不同、大楼接...
