高中物理 第二章 第8节 闭合电路欧姆定律的应用习题课 新人教版选修3-1VIP免费

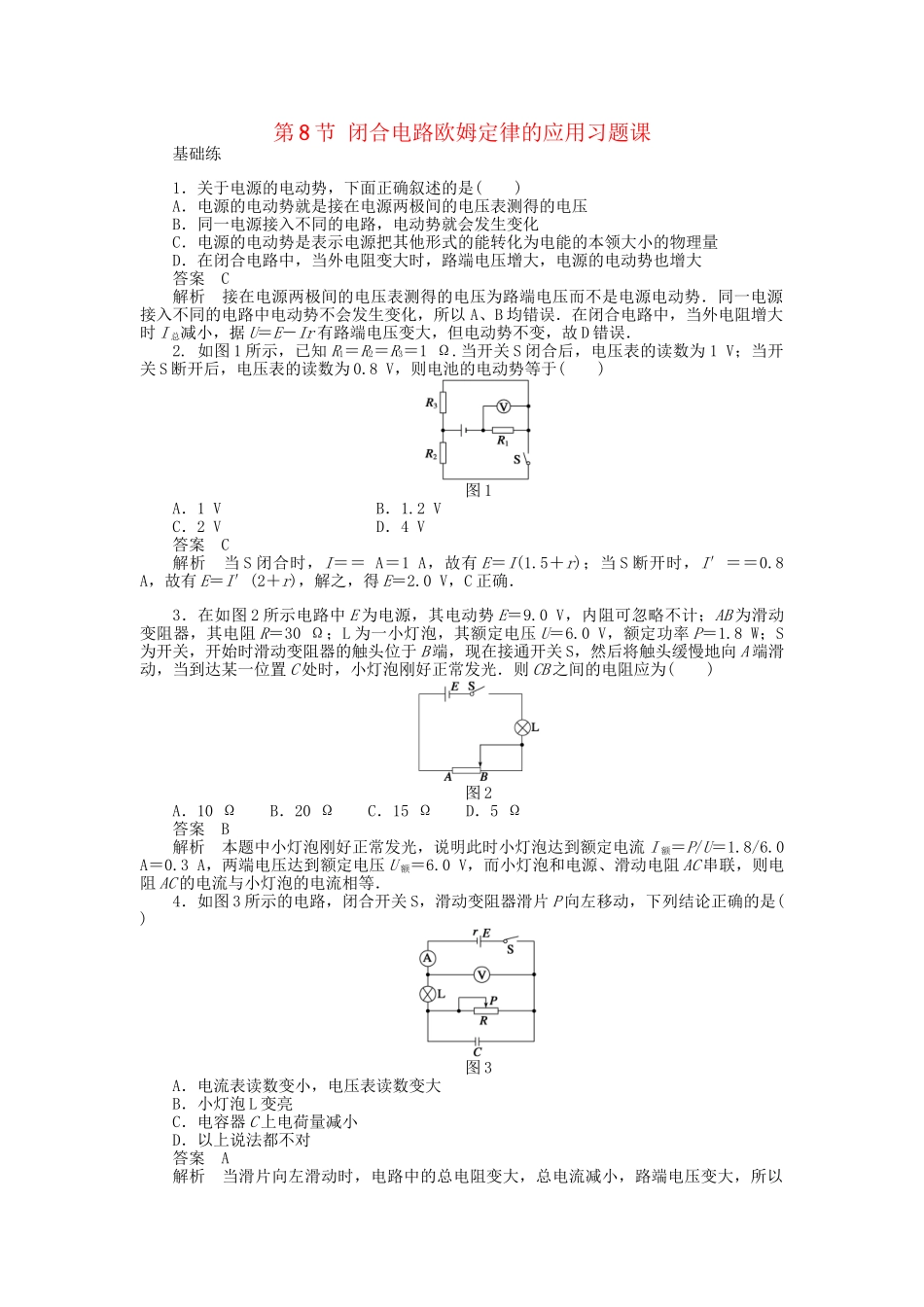

第8节闭合电路欧姆定律的应用习题课基础练1．关于电源的电动势，下面正确叙述的是()A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不同的电路，电动势就会发生变化C．电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大答案C解析接在电源两极间的电压表测得的电压为路端电压而不是电源电动势．同一电源接入不同的电路中电动势不会发生变化，所以A、B均错误．在闭合电路中，当外电阻增大时I总减小，据U＝E－Ir有路端电压变大，但电动势不变，故D错误．2.如图1所示，已知R1＝R2＝R3＝1Ω.当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于()图1A．1VB．1.2VC．2VD．4V答案C解析当S闭合时，I＝＝A＝1A，故有E＝I(1.5＋r)；当S断开时，I′＝＝0.8A，故有E＝I′(2＋r)，解之，得E＝2.0V，C正确．3．在如图2所示电路中E为电源，其电动势E＝9.0V，内阻可忽略不计；AB为滑动变阻器，其电阻R＝30Ω；L为一小灯泡，其额定电压U＝6.0V，额定功率P＝1.8W；S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S，然后将触头缓慢地向A端滑动，当到达某一位置C处时，小灯泡刚好正常发光．则CB之间的电阻应为()图2A．10ΩB．20ΩC．15ΩD．5Ω答案B解析本题中小灯泡刚好正常发光，说明此时小灯泡达到额定电流I额＝P/U＝1.8/6.0A＝0.3A，两端电压达到额定电压U额＝6.0V，而小灯泡和电源、滑动电阻AC串联，则电阻AC的电流与小灯泡的电流相等．4．如图3所示的电路，闭合开关S，滑动变阻器滑片P向左移动，下列结论正确的是()图3A．电流表读数变小，电压表读数变大B．小灯泡L变亮C．电容器C上电荷量减小D．以上说法都不对答案A解析当滑片向左滑动时，电路中的总电阻变大，总电流减小，路端电压变大，所以电流表的示数减小，电压表的示数增大．小灯泡的电流是干路电流，灯泡变暗．电容器上的电压是滑动变阻器两端的电压，因为路端电压增大，小灯泡两端电压减小，所以滑动变阻器两端的电压增大，电容器上所带的电荷量增加．5．在如图4所示电路中，开关S1、S2、S3、S4均闭合，C是水平放置的平行板电容器，板间悬浮着一油滴P，断开哪个开关后P会向下运动？()图4A．S1B．S2C．S3D．S4答案C解析油滴悬浮在极板之间，说明油滴受到的电场力与重力平衡.若要油滴P向下运动，则需要使平行板间的电场减小，也就是降低平行板间的电压．而平行板两板间电压就是R3两端的电压，故只有断开S3，使电容器与电源脱离，同时使极板的电荷通过R1、R2与R3放电，这样就达到了降低电压的要求．因此应选C.提升练6.在图5所示的电路中，电源内阻忽略不计，电动势为E，电阻R1、R2阻值相等，保持R1的阻值不变，改变R2的阻值，则关于R2消耗的功率P的说法正确的是()图5A．R2增大，P增大；R2减小，P减小B．R2增大，P减小；R2减小，P增大C．无论R2是增大还是减小，P均减小D．无论R2是增大还是减小，P均增大答案C解析可把R1和电源看成一体，即认为R1是电源的内阻，则根据以上推论可知，当外电阻等于电源内阻时，电源的输出功率(外电路消耗功率)最大，即R1＝R2时，R2消耗的功率最大，所以当改变R2阻值时，无论是增大还是减小，P均减小．故正确答案为C.7．某同学设计了一个转向灯电路(如图6所示)，其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源，当S置于位置1时，以下判断正确的是()图6A．L的功率小于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路的总功率较另一支路的大答案A解析考查直流电路的分析．当单刀双掷开关S置于位置1时，指示灯L与转向灯L2串联后接到电源E上，指示灯L两端电压低于额定电压6V，所以指示灯L的功率小于额定功率，选项A正确．由于电源E有内阻，转向灯L1接到电源E上，转向灯L1虽然比转向灯L2亮，但功率仍然小于额定功率，选项B错．同理，选项C错．含L支路两个灯泡串联，总电阻大于另一支路，通过的电流小于另一支路，所以含L支路的总功率一定小于另一支路，选项D错．8．如图7所示的电路中，闭合开关S后，灯泡L1...
