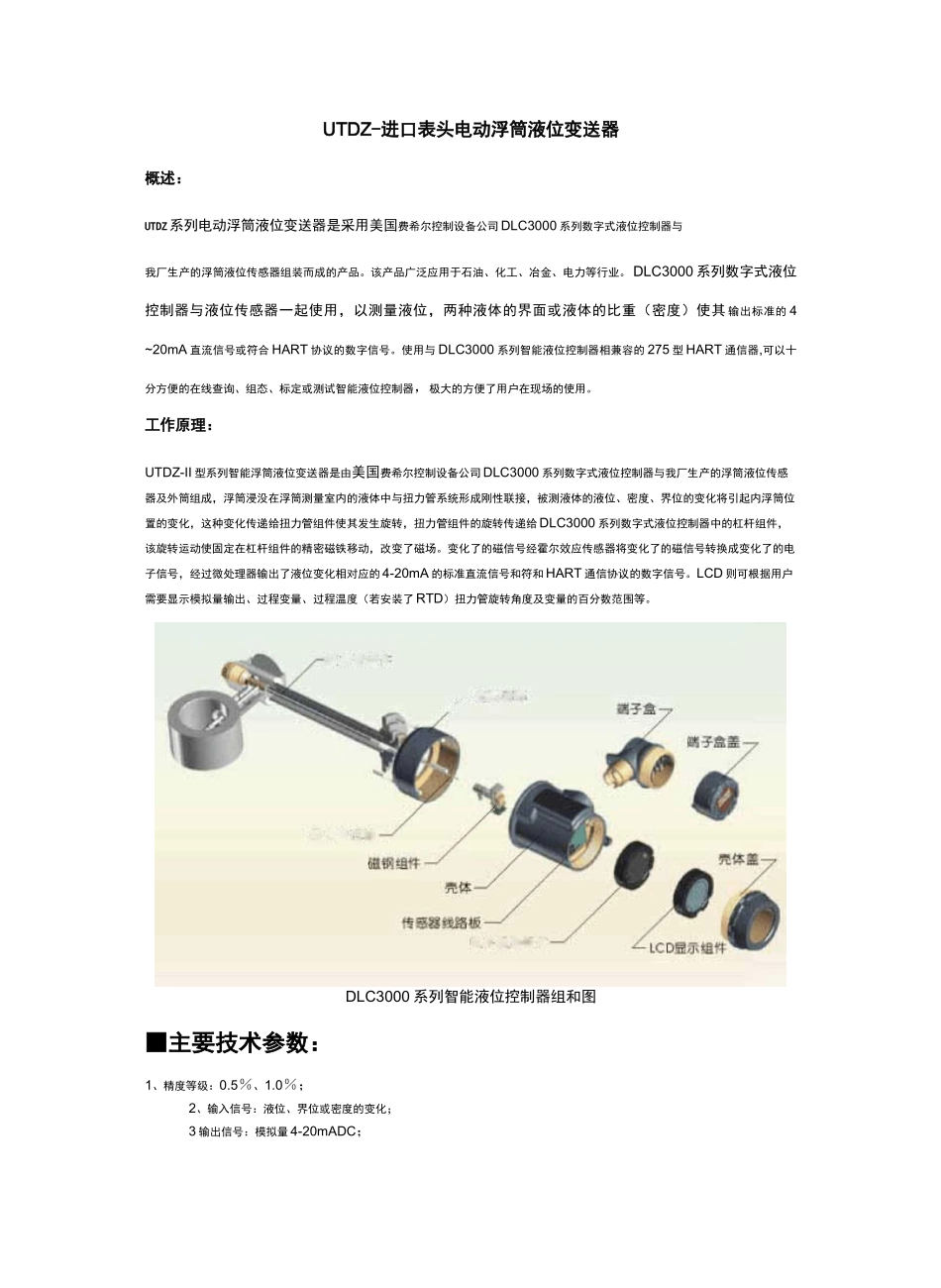

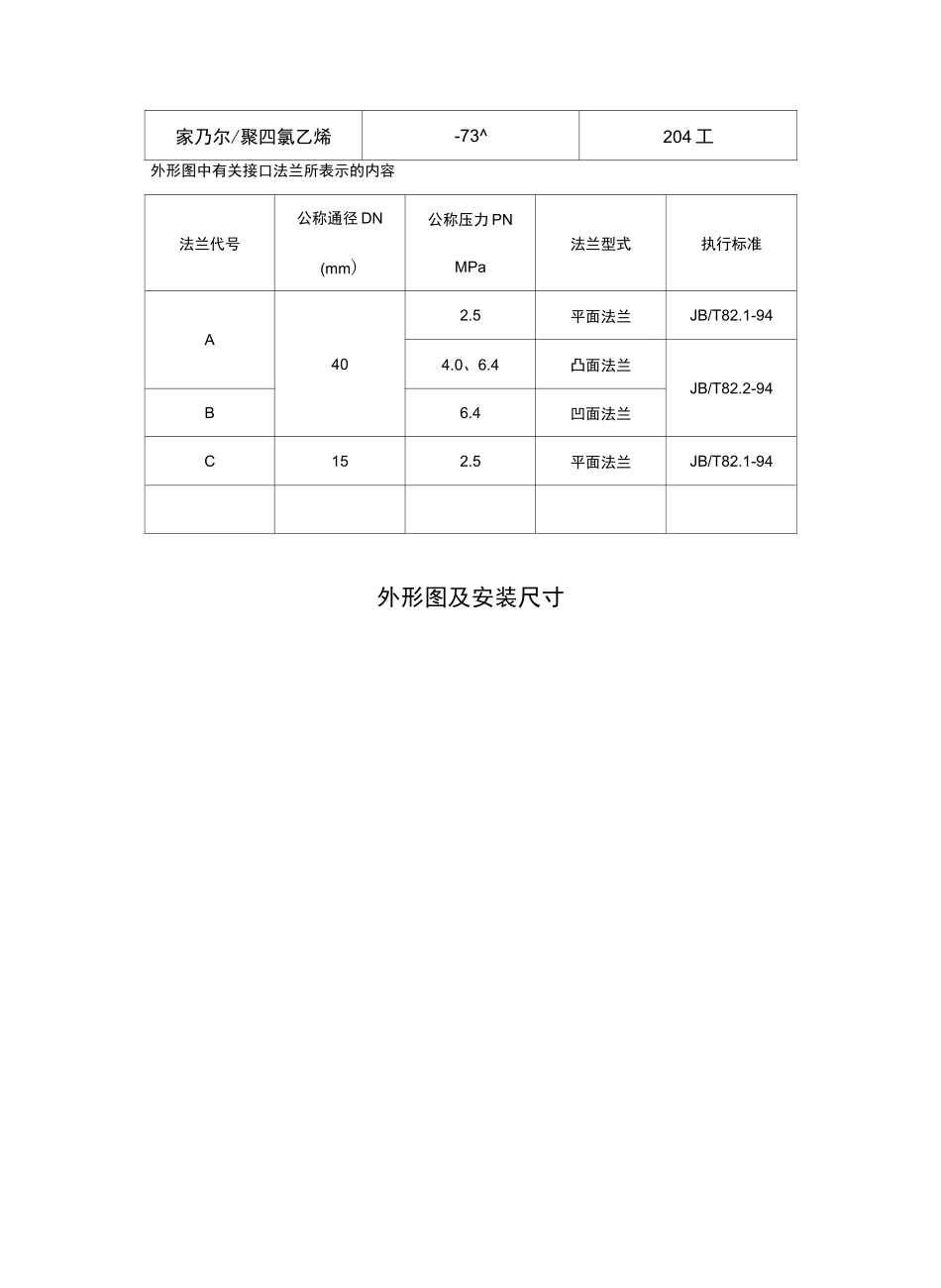

止力遂追n/-适配盘环ta迟管电孑釀諸明牛UTDZ-进口表头电动浮筒液位变送器概述:UTDZ系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。该产品广泛应用于石油、化工、冶金、电力等行业。DLC3000系列数字式液位控制器与液位传感器一起使用,以测量液位,两种液体的界面或液体的比重(密度)使其输出标准的4~20mA直流信号或符合HART协议的数字信号。使用与DLC3000系列智能液位控制器相兼容的275型HART通信器,可以十分方便的在线查询、组态、标定或测试智能液位控制器,极大的方便了用户在现场的使用。工作原理:UTDZ-II型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成,浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接,被测液体的液位、密度、界位的变化将引起内浮筒位置的变化,这种变化传递给扭力管组件使其发生旋转,扭力管组件的旋转传递给DLC3000系列数字式液位控制器中的杠杆组件,该旋转运动使固定在杠杆组件的精密磁铁移动,改变了磁场。变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号,经过微处理器输出了液位变化相对应的4-20mA的标准直流信号和符和HART通信协议的数字信号。LCD则可根据用户需要显示模拟量输出、过程变量、过程温度(若安装了RTD)扭力管旋转角度及变量的百分数范围等。DLC3000系列智能液位控制器组和图■主要技术参数:1、精度等级:0.5%、1.0%;2、输入信号:液位、界位或密度的变化;3输出信号:模拟量4-20mADC;数字量:HART1200波特移频键控(FSK)4、负载能力:3500(48VDC供电时可为15Q);5、测量范围:300、500、800、1200、1600、2500、3000mm(也可根据用户要求制作);6、介质比重:0.4-1.4(介质比重差>0.2);7、工作压力:1.6、2.5、4.0、6.4、10.0、16.0MPa;工作温度:DLC3000系列数字式液位控制-40—+70浮筒液位传感器及外筒-110——+400(对于用户的特殊要求,可协商解决。)&供电电源:24VDC;9、功率:0.5W;10、防护等级:IP66;隔爆型:ExdIICT6;本质安全型:ExiaIICT6。11、连接法兰标准:可参照夕卜形图及安装尺寸图用户如需配其它法兰如:GB、SH、HGJ、ANSI等标准请在订货中说明,如有特殊要求可协商解决;材质选择:用户在选择接液部分材质和内夕筒材质时应参照表13和有关被测介质对接液部分的腐蚀轻重来选择。以保证仪表在现场的正常运行。安全栅的选择:齐纳安全栅LB805、LB830S(也可采用欧陆公司的MTL3041型)表13材质过程温度最小最大铸铁-29X:232工钢-29X:427工不锈钢-198工427工N05500(K家乃尔)-198工37FC石墨片/不锈钢垫片-198工427工家乃尔/聚四氯乙烯-73^204工外形图中有关接口法兰所表示的内容法兰代号公称通径DN(mm)公称压力PNMPa法兰型式执行标准A2.5平面法兰JB/T82.1-94404.0、6.4凸面法兰JB/T82.2-94B6.4凹面法兰C152.5平面法兰JB/T82.1-94外形图及安装尺寸F1顶底式F2顶侧式图4-1龙寸-+H424(5163F3侧侧式F4底侧式艮F乱E册F5顶置式F6侧置式图4-2IF?gSHtr^HUKaZLl腮仆汩言叵
