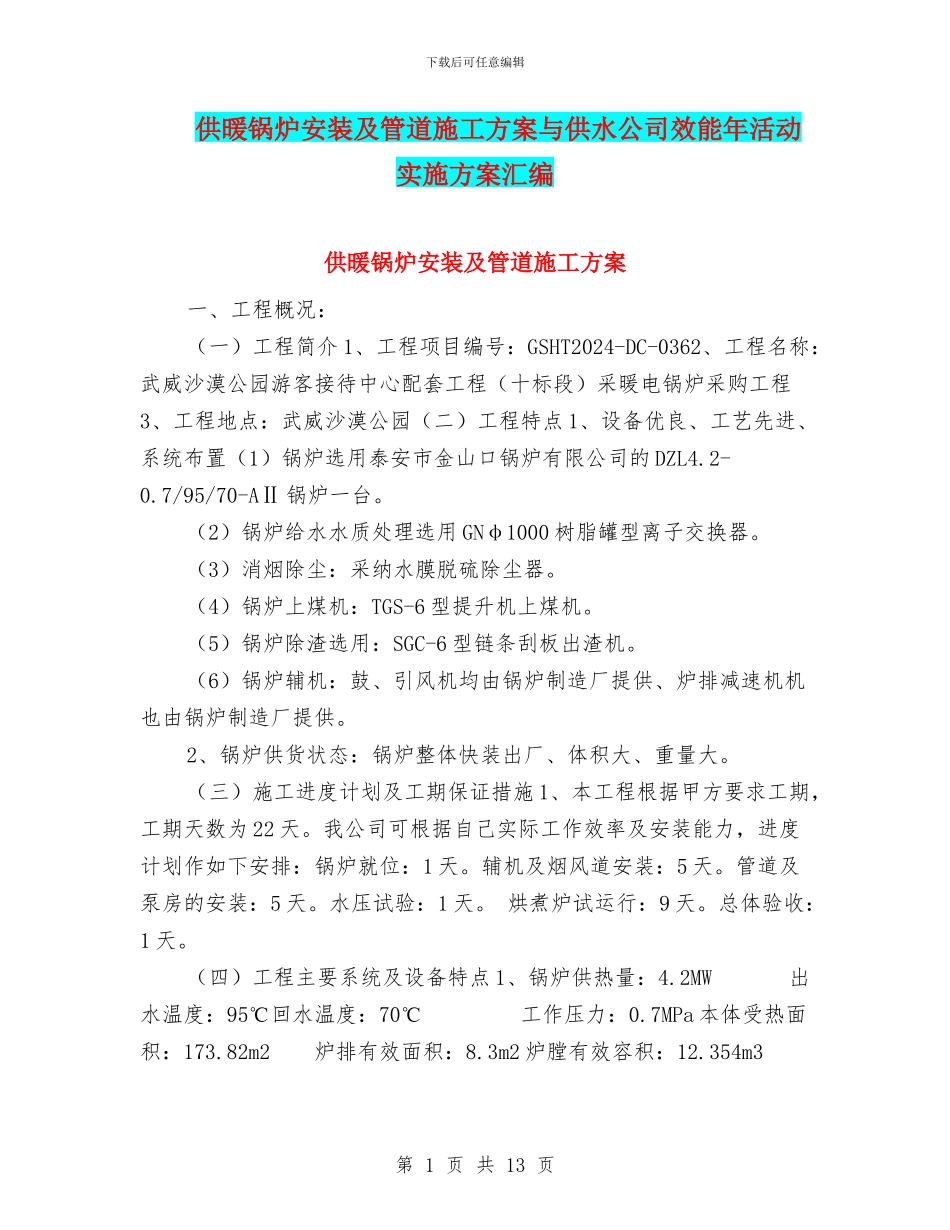

下载后可任意编辑供暖锅炉安装及管道施工方案与供水公司效能年活动实施方案汇编供暖锅炉安装及管道施工方案一、工程概况：（一）工程简介1、工程项目编号：GSHT2024-DC-0362、工程名称：武威沙漠公园游客接待中心配套工程（十标段）采暖电锅炉采购工程3、工程地点：武威沙漠公园（二）工程特点1、设备优良、工艺先进、系统布置（1）锅炉选用泰安市金山口锅炉有限公司的DZL4.2-0.7/95/70-AⅡ锅炉一台。（2）锅炉给水水质处理选用GNφ1000树脂罐型离子交换器。（3）消烟除尘：采纳水膜脱硫除尘器。（4）锅炉上煤机：TGS-6型提升机上煤机。（5）锅炉除渣选用：SGC-6型链条刮板出渣机。（6）锅炉辅机：鼓、引风机均由锅炉制造厂提供、炉排减速机机也由锅炉制造厂提供。2、锅炉供货状态：锅炉整体快装出厂、体积大、重量大。（三）施工进度计划及工期保证措施1、本工程根据甲方要求工期，工期天数为22天。我公司可根据自己实际工作效率及安装能力，进度计划作如下安排：锅炉就位：1天。辅机及烟风道安装：5天。管道及泵房的安装：5天。水压试验：1天。烘煮炉试运行：9天。总体验收：1天。（四）工程主要系统及设备特点1、锅炉供热量：4.2MW出水温度：95℃回水温度：70℃工作压力：0.7MPa本体受热面积：173.82m2炉排有效面积：8.3m2炉膛有效容积：12.354m3第1页共13页下载后可任意编辑燃烧方式：链条炉排适应燃料：II、III类烟煤测试热效率：81.84%循环水量：144t/h满负荷运行耗煤量：1080.8kg/h排烟温度：170℃烟尘排放浓度：94.9mg/Nm3（除尘后）烟气黑度：小于林格曼I级水压试验压力：1.05MPa出水管直径：DN150回水管直径：DN150锅炉总重：32.5t锅炉运输尺寸：9.209×2.64×3.607m×m×m锅炉安装尺寸：9.91×4.54×4.637m×m×m2、锅炉给水系统原水进入离子交换器进行水处理，生产软化水至水箱储备，储备软化水由补水泵送入锅炉循环系统。（五）主要工程量序号名称单位数量1热水锅炉DZL4.2-0.7/95/70-AⅡ（快装）台12鼓风机G6-45-*11No.7.5A台13引风机Y6-41-11No.10.0C台14炉排减速机（由锅炉厂供配）台15除渣机、上煤机台第2页共13页下载后可任意编辑各16烟、风道管套12、锅炉补水系统序号名称单位数量1GNφ1000离子交换器Q=8-20m3/h个12软水箱台13锅炉补水泵IS50-32-200Q=12.5m3台14阀门仪表套15各种管道套16分（回）水缸φ400L=1130台2二、施工准备1、锅炉设备清点验收（1）对于锅炉本体主要进行外观检查有无损伤，与设计要求是否相符，炉膛内砌筑的耐火材料有无脱落及炉排是否完整，有无断裂现象。第3页共13页下载后可任意编辑（2）根据设备（配件）装箱清单逐箱逐件进行清点验收，对于缺件、损伤及不符合设计要求等物件作好记录。清点记录由甲乙双方签章，并交工归档。3、基础验收及放线（1）锅炉及设备基础验收，应在基础混凝土强度达到设计强度的75%以上，具有中间交接技术文件，并在基础上标出纵、轴中心及标高控制点（线）后进行。（2）基础验收应按锅炉房纵、横向轴线及水平线（点），依基础施工图和锅炉、设备安装图进行复测检查，并应按其放出安装基准线，安装基准线如下。1）锅炉基础纵向和横向中心基础准线，炉排前轴基准线或锅炉前面板基准线。2）炉排传动装置基础的纵向和横向中心基准线。3）鼓、引风机基础的横向中心基准线。4）锅炉（设备）基础的标高基准点（线），应在基础四周的明显位置分散标出，其各点标高偏差不应大于1mm.（3）基础验收、放线应做好记录三、工程设备及材料供应所有设备，管道、管件、板材、型材根据标书要求提供。四、施工方案锅炉安装1、安装程序1.1施工准备：锅炉安装工程的准备工作，是整个工程质量、进度及经济性的主要环节，由于该项工程复杂性，必须细致地进行预先计划和编排，才能使工程顺利进行。1.1.1施工队伍的组织：根据施工组织设计合理组织施工队伍，配合专业工程的技术力量、指派具有锅炉安装专业知识的工程技术人员担任工长，并对施工班组进行技术交底。施工总负责人：***技术总负责人：***电仪：***工长：***质检：***班组设置：管工班、钳工班、起重班、金属结构班、焊工班、电仪班、绝热油工班。1.1.2设备机具：机具准备按...
