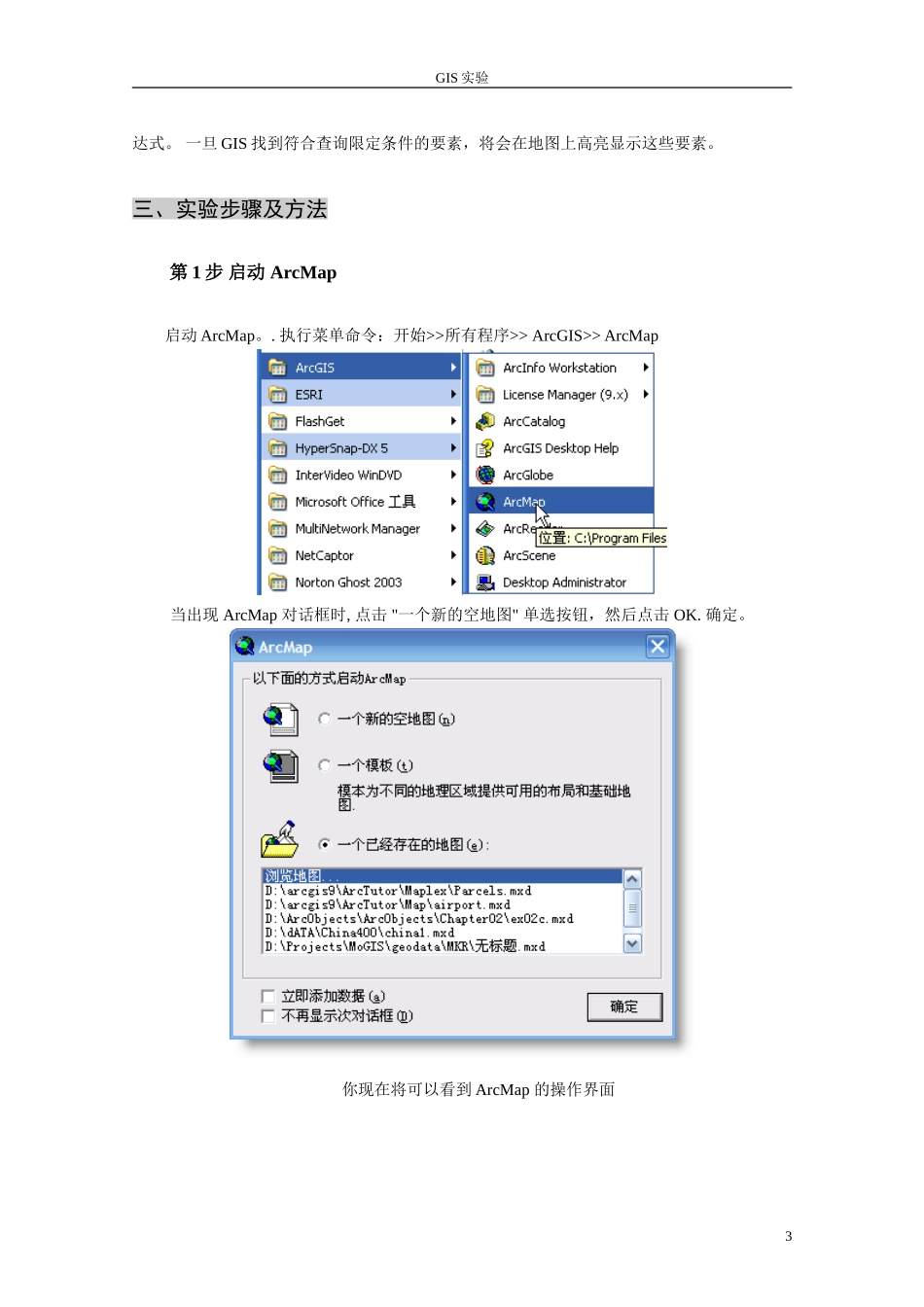

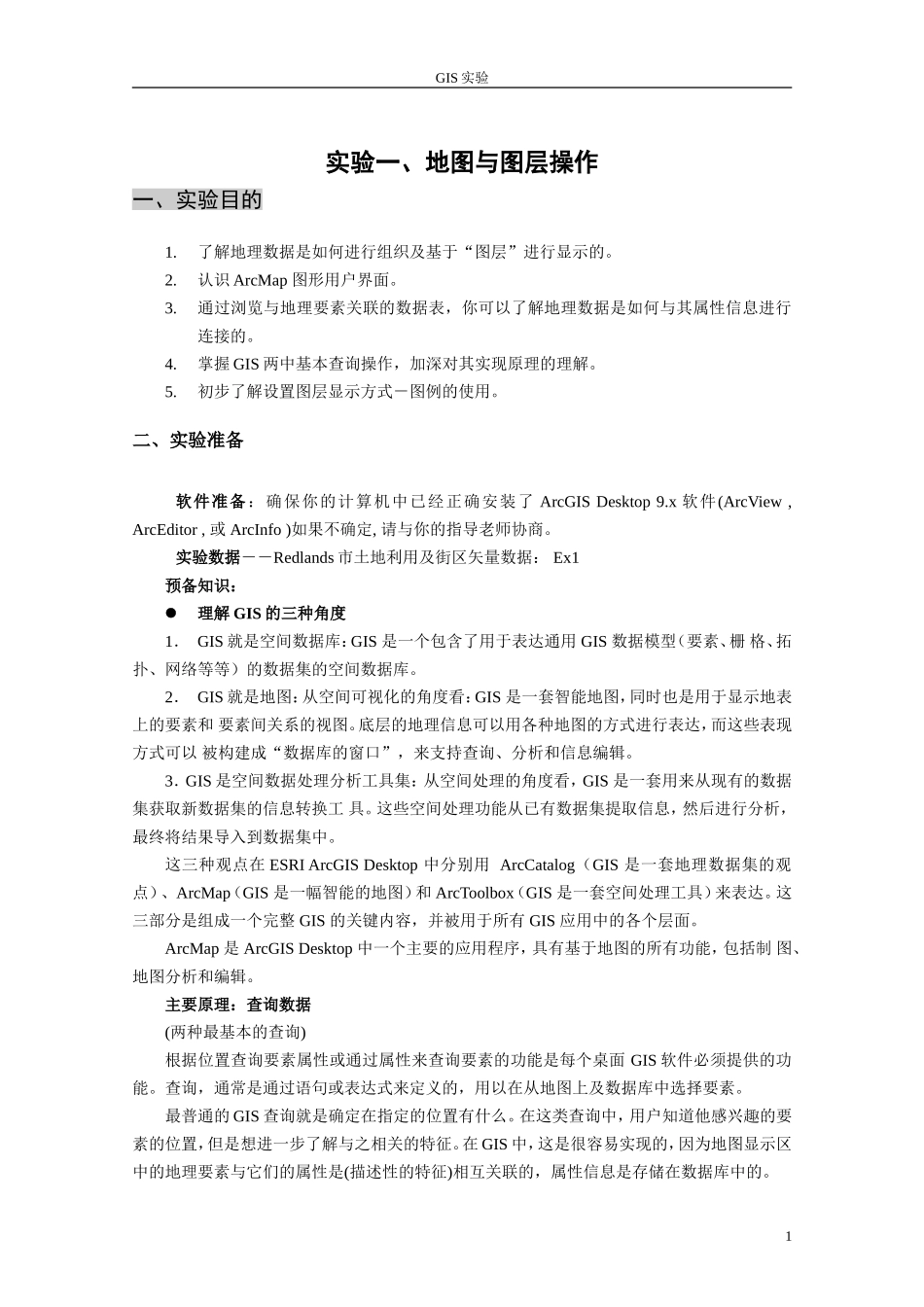

GIS实验实验一、地图与图层操作一、实验目的1.了解地理数据是如何进行组织及基于“图层”进行显示的。2.认识ArcMap图形用户界面。3.通过浏览与地理要素关联的数据表，你可以了解地理数据是如何与其属性信息进行连接的。4.掌握GIS两中基本查询操作，加深对其实现原理的理解。5.初步了解设置图层显示方式－图例的使用。二、实验准备软件准备：确保你的计算机中已经正确安装了ArcGISDesktop9.x软件(ArcView,ArcEditor,或ArcInfo)如果不确定,请与你的指导老师协商。实验数据――Redlands市土地利用及街区矢量数据：Ex1预备知识：理解GIS的三种角度1．GIS就是空间数据库：GIS是一个包含了用于表达通用GIS数据模型（要素、栅格、拓扑、网络等等）的数据集的空间数据库。2．GIS就是地图：从空间可视化的角度看：GIS是一套智能地图，同时也是用于显示地表上的要素和要素间关系的视图。底层的地理信息可以用各种地图的方式进行表达，而这些表现方式可以被构建成“数据库的窗口”，来支持查询、分析和信息编辑。3．GIS是空间数据处理分析工具集：从空间处理的角度看，GIS是一套用来从现有的数据集获取新数据集的信息转换工具。这些空间处理功能从已有数据集提取信息，然后进行分析，最终将结果导入到数据集中。这三种观点在ESRIArcGISDesktop中分别用ArcCatalog（GIS是一套地理数据集的观点）、ArcMap（GIS是一幅智能的地图）和ArcToolbox（GIS是一套空间处理工具）来表达。这三部分是组成一个完整GIS的关键内容，并被用于所有GIS应用中的各个层面。ArcMap是ArcGISDesktop中一个主要的应用程序，具有基于地图的所有功能，包括制图、地图分析和编辑。主要原理：查询数据(两种最基本的查询)根据位置查询要素属性或通过属性来查询要素的功能是每个桌面GIS软件必须提供的功能。查询，通常是通过语句或表达式来定义的，用以在从地图上及数据库中选择要素。最普通的GIS查询就是确定在指定的位置有什么。在这类查询中，用户知道他感兴趣的要素的位置，但是想进一步了解与之相关的特征。在GIS中，这是很容易实现的，因为地图显示区中的地理要素与它们的属性是(描述性的特征)相互关联的，属性信息是存储在数据库中的。1GIS实验在GIS中，你可以在地图上点击一个要素来查看数据库中与之相关联的属性。另一类型的GIS查询是确定符合给定条件的要素它的位置在哪里。在这种情况下，用户知道要素的重要特征，他想要找出具有这些特征的那些要素的具体位置。.假定你想查找人口数大于2000万的内陆国家。你应该使用这个限定条件创建一个查询表2GIS实验达式。一旦GIS找到符合查询限定条件的要素，将会在地图上高亮显示这些要素。三、实验步骤及方法第1步启动ArcMap启动ArcMap。.执行菜单命令：开始>>所有程序>>ArcGIS>>ArcMap当出现ArcMap对话框时,点击"一个新的空地图"单选按钮，然后点击OK.确定。你现在将可以看到ArcMap的操作界面3GIS实验如果你的ArcMap界面与上面的图看起来不一样，也不用在意，这不会对练习的结果产生影响。当你在ArcMap中进行各种操作时，你的操作对象是一个地图文档。一个地图文档可以包含多个数据框架，根据数据集依次形成数据框架。一个地图文档是存储在扩展名为.mxd文件中。第2步检查要素图层执行菜单命令File>>Open.浏览到包含有你下载的练习数据的文件夹(比如：D:\ArcgisEx\Ex1)然后点击Redlands.mxd.4GIS实验点击Open按钮。打开地图文档Redlands后,你会看到加州Redlands市的地图。地图显示以图层表示的几种地理要素。一个图层表示某种专题信息。在ArcMap窗口的左边区域称为图层控制面板（TOC），它显示的是图层列表。窗口的右边区域5GIS实验显示的是图层控制面板中各图层的图形内容。例如,所有油炸圈饼店是点要素(以房屋符号表示)且被组合成名为DonutShops图层。名为Landuse的图层表示Redlands市土地利用现状，在这个图层中，根据多边形的地类将其组合成不同类型的土地利用多边形。第3步显示其它图层在地图中显示其它图层，铁路、街道、及ESRI的位置。选中Railroads图层旁边的检查框.Redlands市的铁路就会显示在图中。.现在，选中Streets旁边的检查框就可以显示Redlands市的街道。...
