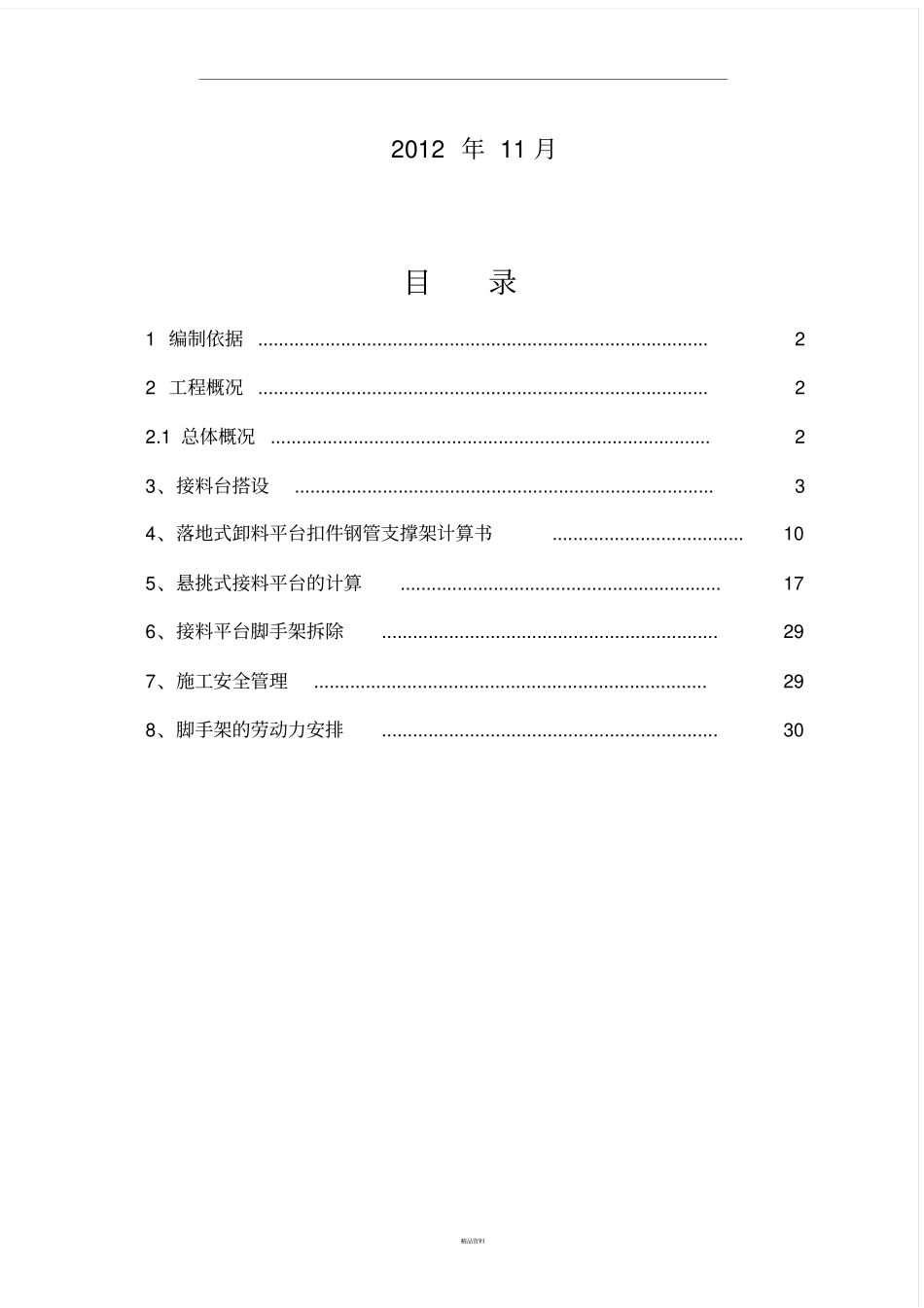

秀山湖壹号二期工程人货梯、物料升降机进料平台施工方案编制:审核:审批:福州第三建筑工程公司2012年11月目录1编制依据.......................................................................................22工程概况.......................................................................................22.1总体概况.....................................................................................23、接料台搭设.................................................................................34、落地式卸料平台扣件钢管支撑架计算书.....................................105、悬挑式接料平台的计算..............................................................176、接料平台脚手架拆除.................................................................297、施工安全管理............................................................................298、脚手架的劳动力安排.................................................................30精品资料精品资料1、编制依据1.0.1施工图纸;1.0.2《钢结构设计规范》(GB50017-2003)等编制。1.0.3《高空作业操作技术规程》(JGJ80-91);1.0.4《建筑结构荷载规范》(GB50009-2001);1.0.5《建筑施工安全检查标准》JGJ59-99;1.0.6安徽省、马鞍山市现行有关规范规定。2工程概况2.1总体概况序号项目内容1工程名称秀山湖壹号二期2工程地址马鞍山市秀山新区3建设单位马鞍山市秀山房地产有限公司4设计单位福建广宇建筑设计有限公司5勘察单位化工部马鞍山地质工程勘察院6监理单位马鞍山市科建监理公司7质量监督站马鞍山市建筑工程质量监督站8安全监督站马鞍山市建筑工程安全文明检查站精品资料9工程总承包福州市第三建筑工程公司总建筑面积为130153㎡平方米,层数18层、27层、33层,10总建筑面积单体建筑高度为53.6~97.6m,独立基础、满堂基础,框剪、剪力墙结构。11合同工期830个日历天12合同质量目标符合《工程施工质量验收规范》合格标准13安全文明目标责任事故死亡率为零,确保无重大安全事故。3、接料台搭设接料台设置采用φ48X3.5mm钢管立杆,接料台大小具体根据施工电梯使用位置搭设,每层接料台与结构面平齐,外侧略高内侧5cm,接料台与电梯笼正对面设置外开闭安全防护门。楼层挑架采用16#槽钢悬挑,并采用φ12钢丝绳反拉作安全储备,做法同外架。平台上铺18mm松木板,平台铺板与电梯吊笼间的水平距离为50mm~120mm。电梯防护门材料应为方管,高度为1800mm,插销在电梯侧,门的里侧用钢丝网片封闭,字体为“注意安全,随手关门”。具体做法参下图:落地正面、侧面构造详图悬挑正面、侧面构造详图安全防护门构造示意图采用室外落地式接料平台,具体做法参下图:拦杆(余同)受力杆2(余同)受力杆1(余同)水平拉结杆(余同)拦杆(余同)设搭度高层楼按胶合板(余同受)力杆1(余同)受力杆2(余同)立杆(余同)设搭防腐木板度高层楼按50*60木枋(余同)水平拉结杆(余同)扫地立杆杆(余同)室外地坪落地正面构造胶详合图板(余同)水平拉结杆(余同)16#槽钢采用型钢悬挑式接料平台,具体做法参下图:拦杆(余同)受力杆2(余同)精品资料受力杆1(余同)悬挑正面构造详图精品资料精品资料栏杆受力杆1(余同)平台胶合板受力杆2(余同)拉结点(余同)楼层平面水平拉结杆(余同)立杆(余同)平台胶合板楼层平面扫地杆防腐木板室外地坪落地侧面构造详图精品资料设搭度高层楼按悬挑侧面构造详图栏杆胶合板(余同)拉结点(余同)平台胶合板楼层平面受力杆1(余同)受力杆2(余同)水平拉结杆(余同)16#圆钢预埋拉环14#钢丝绳立杆(余同)16#槽钢平台胶合板预埋20#圆钢楼层平面同外架宽度电梯位置及接料平台脚手架搭设示意图如下:接料台立杆转动活页40*3方钢边框18厚胶合板钢板网与门框焊接注意安全随手关门楼层标高脚手板受力杆精品资料接料平台安全防护门示意图精品资料精品资料4、落地式卸料平台扣件钢管支撑架计算书(一)、基本计算参数计算依据1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。...
