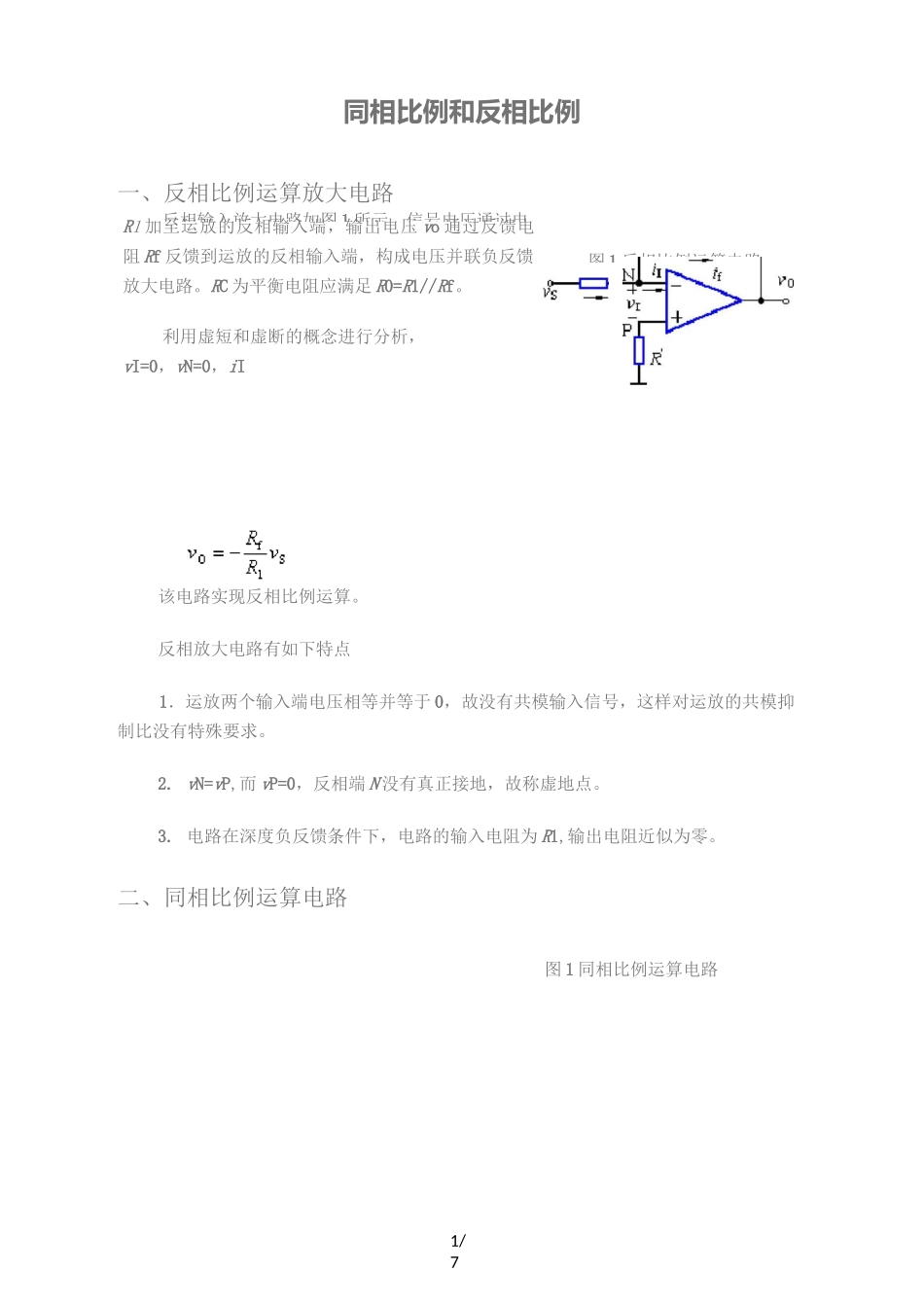

1/7反相输入放大电路如图 1 所示，信号电压通过电图 1 反相比例运算电路R1 加至运放的反相输入端，输出电压 vo 通过反馈电阻 Rf 反馈到运放的反相输入端，构成电压并联负反馈放大电路。RC 为平衡电阻应满足 R0=R1//Rf。利用虚短和虚断的概念进行分析，vI=0，vN=0，iI同相比例和反相比例一、反相比例运算放大电路该电路实现反相比例运算。反相放大电路有如下特点1．运放两个输入端电压相等并等于 0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。2. vN=vP,而 vP=0，反相端 N 没有真正接地，故称虚地点。3. 电路在深度负反馈条件下，电路的输入电阻为 R1,输出电阻近似为零。二、同相比例运算电路图 1 同相比例运算电路2/7图 1 加法运算电路同相输入放大电路如图 1 所示，信号电压通过电阻RS 加到运放的同相输入端，输出电压 vo 通过电阻 R1 和Rf 反馈到运放的反相输入端，构成电压串联负反馈放大电路。根据虚短、虚断的概念有 vN=vP=vS,/1=if昨=。于是求得所以该电路实现同相比例运算。同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。2.由于 vN=vP=vS,电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。三、加法运算电路图 1 所示为实现两个输入电压 vS1、vS2 的反相加法电路，该电路属于多输入的电压并联负反馈内 1°电路。由于电路存在虚短，运放的净输入电压 vI=內"0，反相端为虚地。利用 v1=0，vN=0 和反相端输入电流/1=0 的概念，则有由此得出&玲3/7若 R1=R2=Rf,则上式变为_vO=vS1+vS2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符合常规的算术加法。该加法电路可以推广到对多个信号求和。从运放两端直流电阻平衡的要求出发，应取 R'=R1//R2//Rf。四、减法运算电路1、反相求和式运算电路图 1 所示是用加法电路构成的减法电路，第一级为反相比例放大电路若 Rf1=R1,则 vO1=-vS1；第二级为反相加法电路，可邀以推导出图 1 反相求和式减法电路若取 R2=Rf2，则 vO=vS1-vS2由于两个运放构成的电路均存在虚地，电路没有共模输入信号，故允许 vS1、vS2 的共模电压范围较大。2、差分式减法电路由于 vN=vP，可以求14/7差分式减法电路图 1 所示电路可以实现两个输入电压 vS1、vS2 相减，在理想情况下,电路存在虚短和虚断，所以有 vl=O,/1=0,由此得下列方程式:冬=冬比=售（斑-也 1）若取甩局，则上式简化为即输出电压 v...
