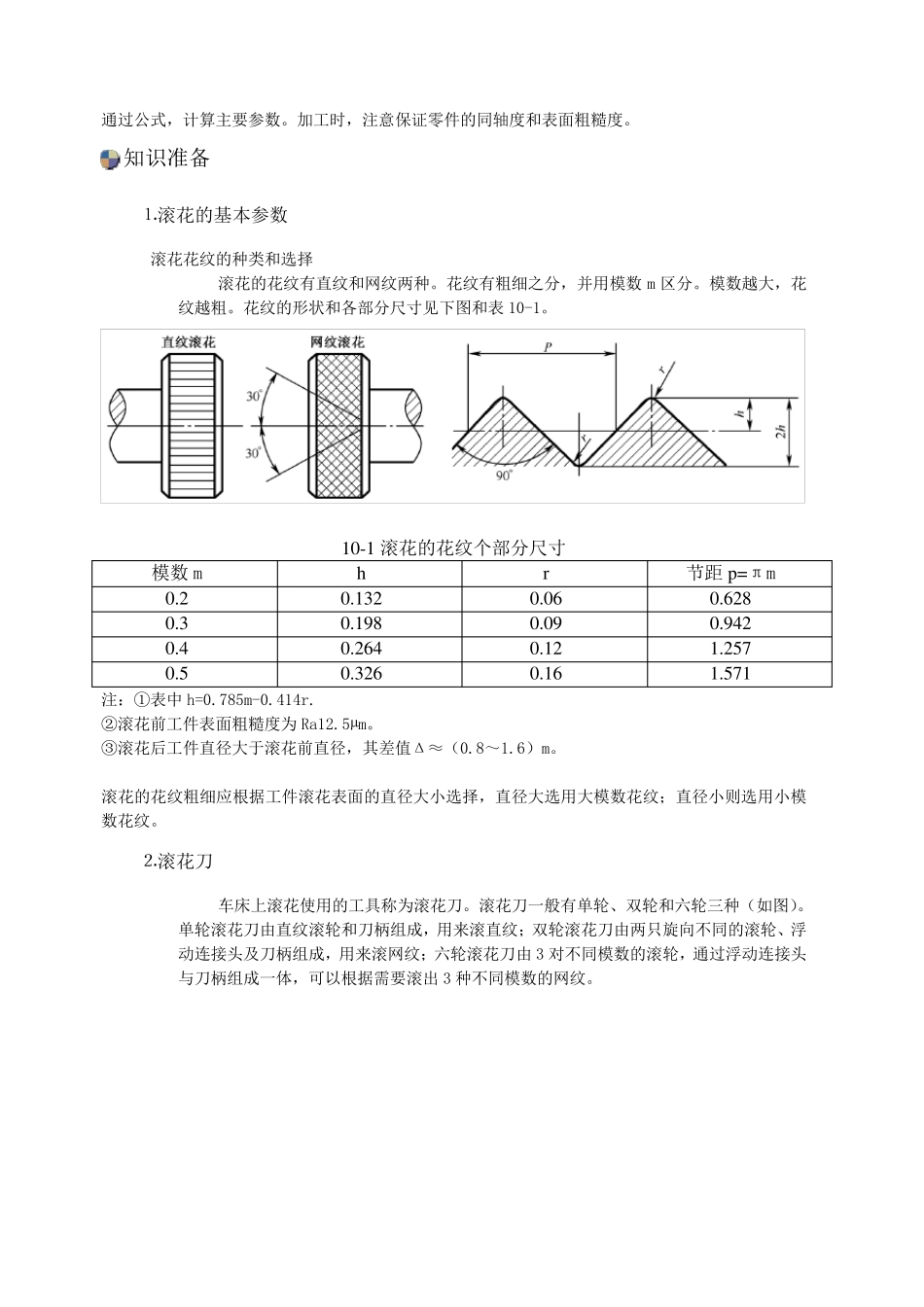

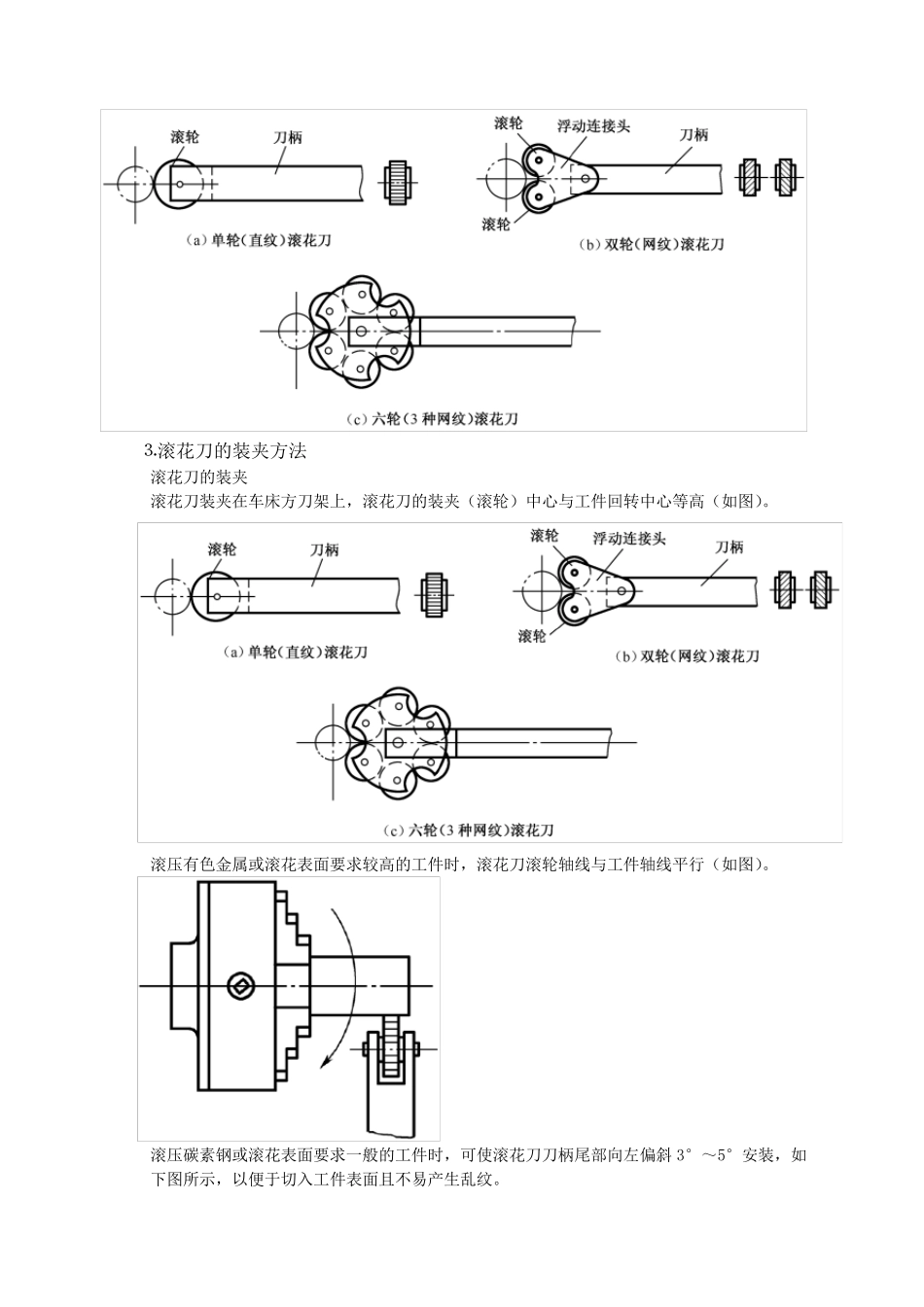

教学案例十滚花 知识目标 ⒈学会滚花加工工艺； ⒉学会计算滚花的基本参数； ⒊掌握滚花的注意事项； 技能目标 ⒈掌握滚花车刀的安装技巧； ⒉掌握带滚花的轴的装夹技巧； ⒊学会滚花的方法； ⒋掌握滚花的注意事项。 任务描述 滚花轴，如图10-1 所示，毛坯尺寸：7545mm，材料：45#钢，分析零件加工工艺，编写工艺卡，加工该零件。 图10-1 滚花轴 任务分析 如图10-1 所示，滚花轴材料为45 钢，毛坯尺寸为7545mm，通过查阅滚花相关的国家标准， 通过公式，计算主要参数。加工时，注意保证零件的同轴度和表面粗糙度。 知识准备 ⒈滚花的基本参数 滚花花纹的种类和选择 滚花的花纹有直纹和网纹两种。花纹有粗细之分，并用模数m 区分。模数越大，花纹越粗。花纹的形状和各部分尺寸见下图和表10-1。 10-1 滚花的花纹个部分尺寸 模数m h r 节距p=πm 0.2 0.132 0.06 0.628 0.3 0.198 0.09 0.942 0.4 0.264 0.12 1.257 0.5 0.326 0.16 1.571 注：①表中h=0.785m-0.414r. ②滚花前工件表面粗糙度为Ra12.5µm。 ③滚花后工件直径大于滚花前直径，其差值Δ≈（0.8～1.6）m。 滚花的花纹粗细应根据工件滚花表面的直径大小选择，直径大选用大模数花纹；直径小则选用小模数花纹。 ⒉滚花刀 车床上滚花使用的工具称为滚花刀。滚花刀一般有单轮、双轮和六轮三种（如图）。单轮滚花刀由直纹滚轮和刀柄组成，用来滚直纹；双轮滚花刀由两只旋向不同的滚轮、浮动连接头及刀柄组成，用来滚网纹；六轮滚花刀由3 对不同模数的滚轮，通过浮动连接头与刀柄组成一体，可以根据需要滚出3 种不同模数的网纹。 ⒊滚花刀的装夹方法 滚花刀的装夹 滚花刀装夹在车床方刀架上，滚花刀的装夹（滚轮）中心与工件回转中心等高（如图）。 滚压有色金属或滚花表面要求较高的工件时，滚花刀滚轮轴线与工件轴线平行（如图）。 滚压碳素钢或滚花表面要求一般的工件时，可使滚花刀刀柄尾部向左偏斜3°～5°安装，如下图所示，以便于切入工件表面且不易产生乱纹。 任务实施 一、工艺分析 1、分析技术要求 本案例只是提供给学生作为练习滚花用的，所以对各部分要求不高。而且滚花在实际零件中也是为了便于握持和美观，技术要求不高。 2、确定装夹方法 采用三爪自定心卡盘装夹。 二、工、量、刀具选择 1、量具选择 量针、25～50mm 的千分尺、游标卡尺 2、刀具选择 45°车刀、90°外圆粗车刀、90°外圆精车刀、...
