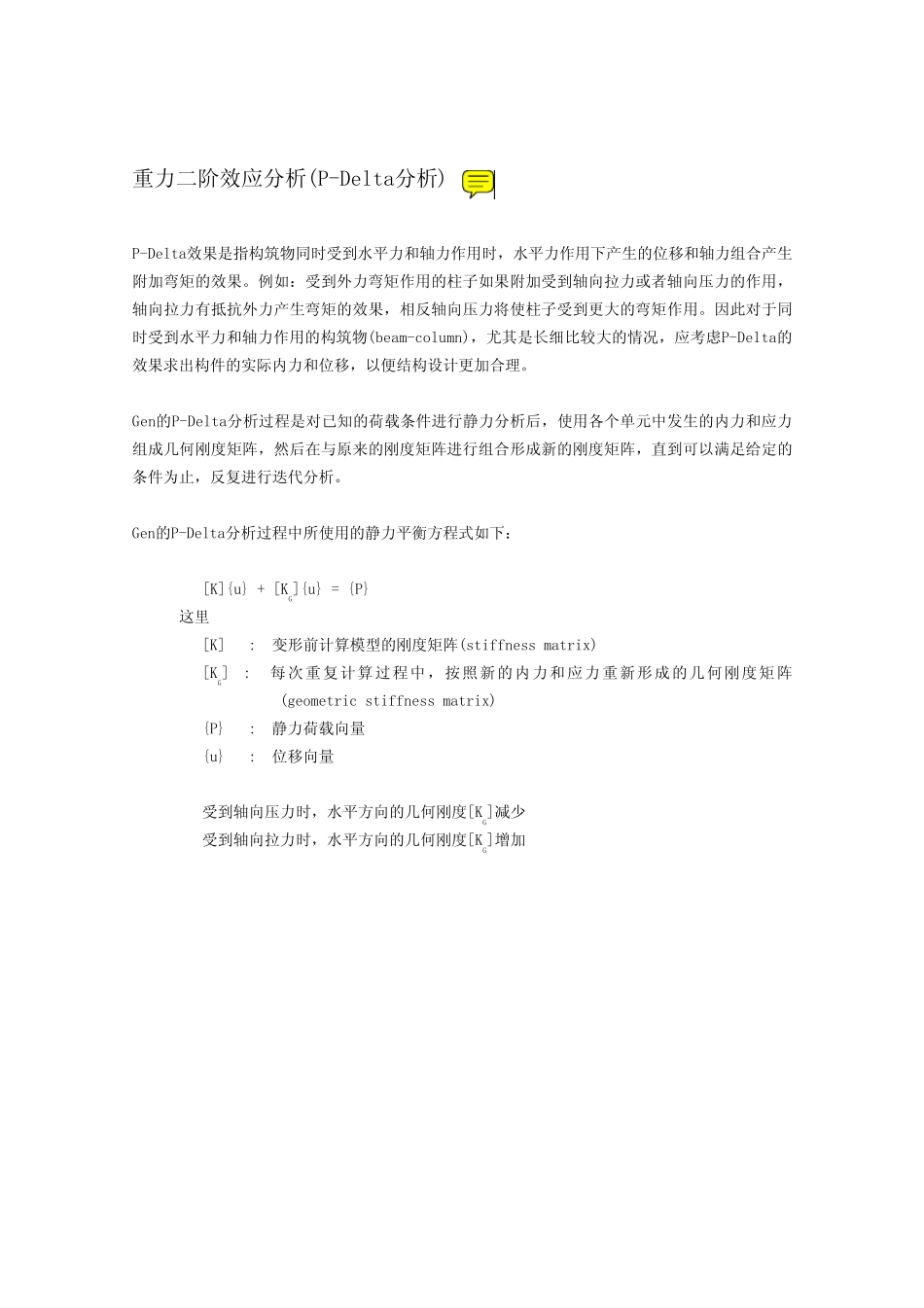

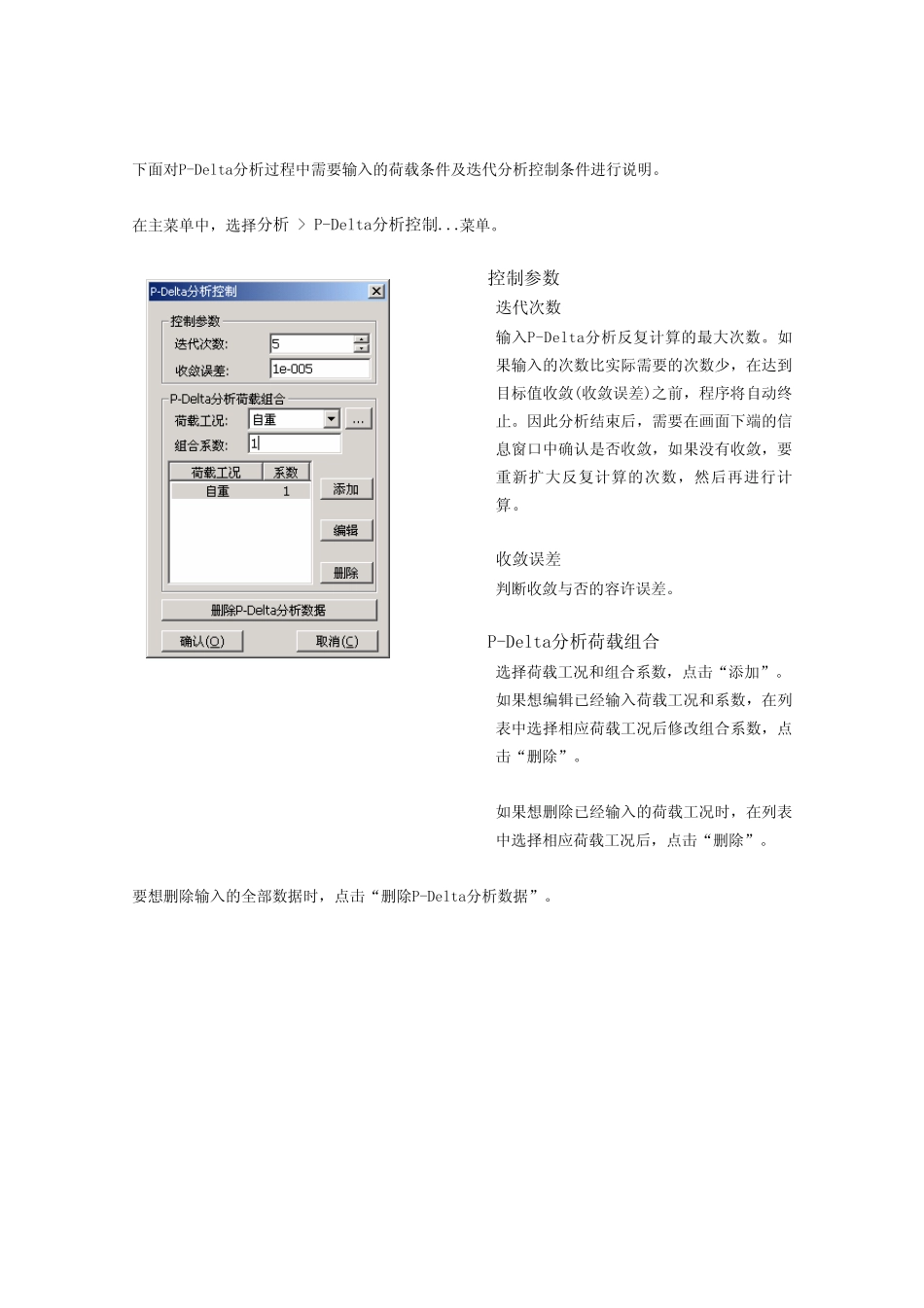

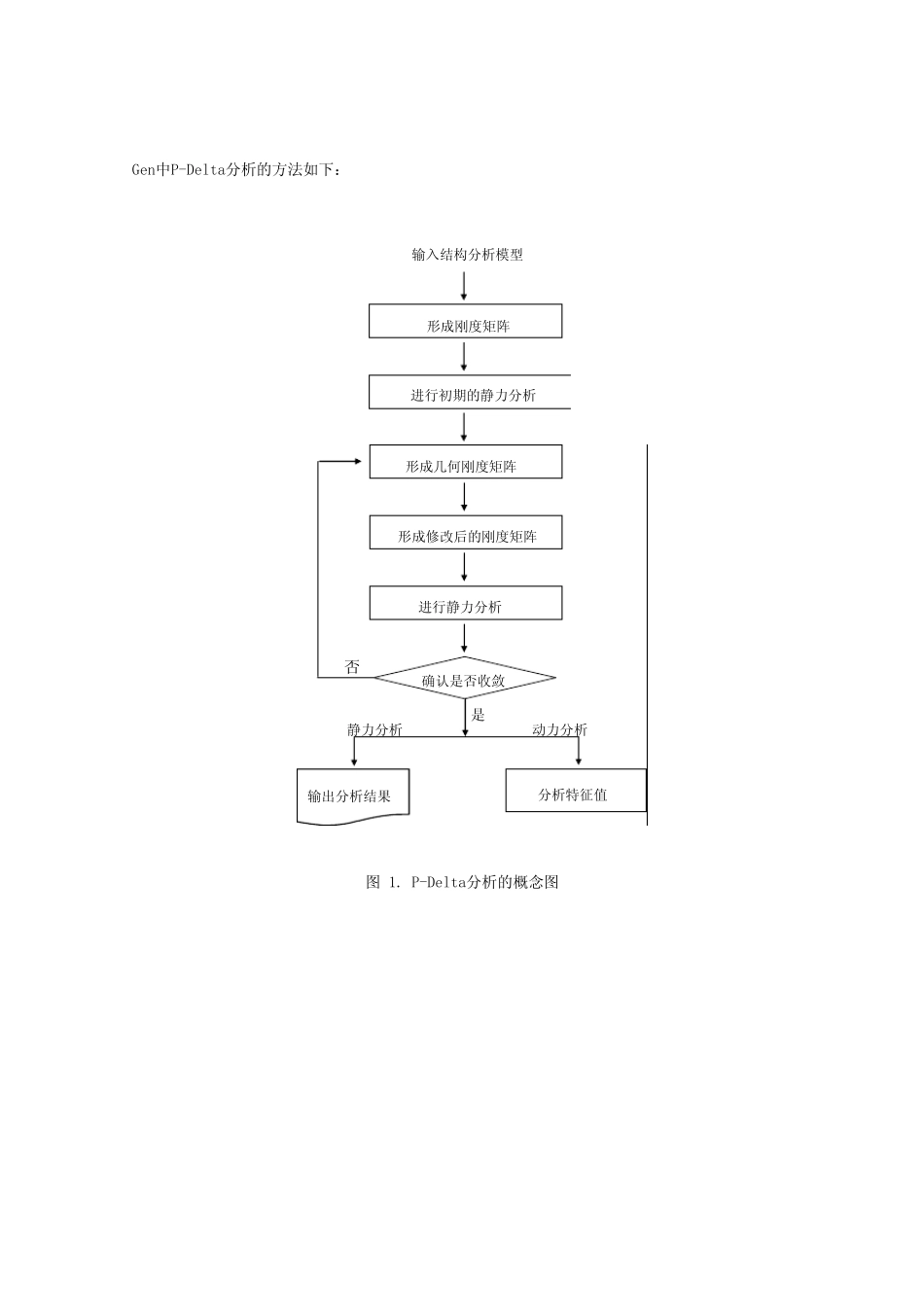

重力二阶效应分析(P-Delta分析) P-Delta效果是指构筑物同时受到水平力和轴力作用时，水平力作用下产生的位移和轴力组合产生附加弯矩的效果。例如：受到外力弯矩作用的柱子如果附加受到轴向拉力或者轴向压力的作用，轴向拉力有抵抗外力产生弯矩的效果，相反轴向压力将使柱子受到更大的弯矩作用。因此对于同时受到水平力和轴力作用的构筑物(beam-column)，尤其是长细比较大的情况，应考虑P-Delta的效果求出构件的实际内力和位移，以便结构设计更加合理。 Gen的P-Delta分析过程是对已知的荷载条件进行静力分析后，使用各个单元中发生的内力和应力组成几何刚度矩阵，然后在与原来的刚度矩阵进行组合形成新的刚度矩阵，直到可以满足给定的条件为止，反复进行迭代分析。 Gen的P-Delta分析过程中所使用的静力平衡方程式如下： [K]{u} + [KG]{u} = {P} 这里 [K] : 变形前计算模型的刚度矩阵(stiffness matrix) [KG] : 每次重复计算过程中，按照新的内力和应力重新形成的几何刚度矩阵(geometric stiffness matrix) {P} : 静力荷载向量 {u} : 位移向量  受到轴向压力时，水平方向的几何刚度[KG]减少  受到轴向拉力时，水平方向的几何刚度[KG]增加 Gen中P-Delta分析的方法如下： 图 1. P-Delta分析的概念图 形成几何刚度矩阵 进行初期的静力分析形成刚度矩阵 输入结构分析模型 形成修改后的刚度矩阵进行静力分析 确认是否收敛 分析特征值 输出分析结果 动力分析 静力分析 是 否 下面对P-Delta分析过程中需要输入的荷载条件及迭代分析控制条件进行说明。 在主菜单中，选择分析 > P-Delta分析控制... 菜单。  控制参数  迭代次数 输入P-Delta分析反复计算的最大次数。如果输入的次数比实际需要的次数少，在达到目标值收敛(收敛误差)之前，程序将自动终止。因此分析结束后，需要在画面下端的信息窗口中确认是否收敛，如果没有收敛，要重新扩大反复计算的次数，然后再进行计算。  收敛误差 判断收敛与否的容许误差。  P-Delta分析荷载组合  选择荷载工况和组合系数，点击“添加”。  如果想编辑已经输入荷载工况和系数，在列表中选择相应荷载工况后修改组合系数，点击“删除”。  如果想删除已经输入的荷载工况时，在列表中选择相应荷载工况后，点击“删除”。 要想删除输入的全部数据时，点击“删除P-Delta分析数据”。 为了了解P-Delta分析功能的使用过程和查看分析结果，...
