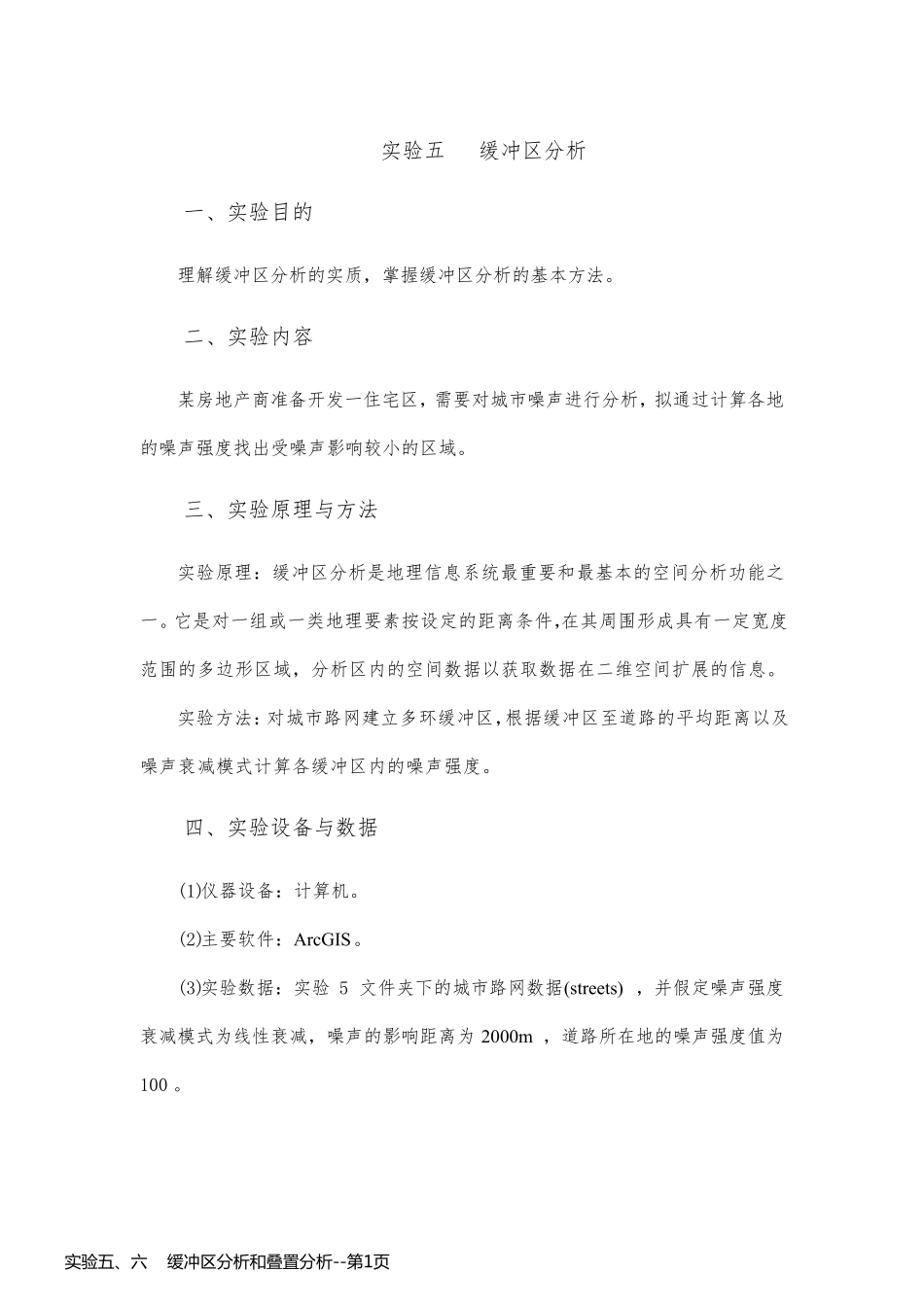

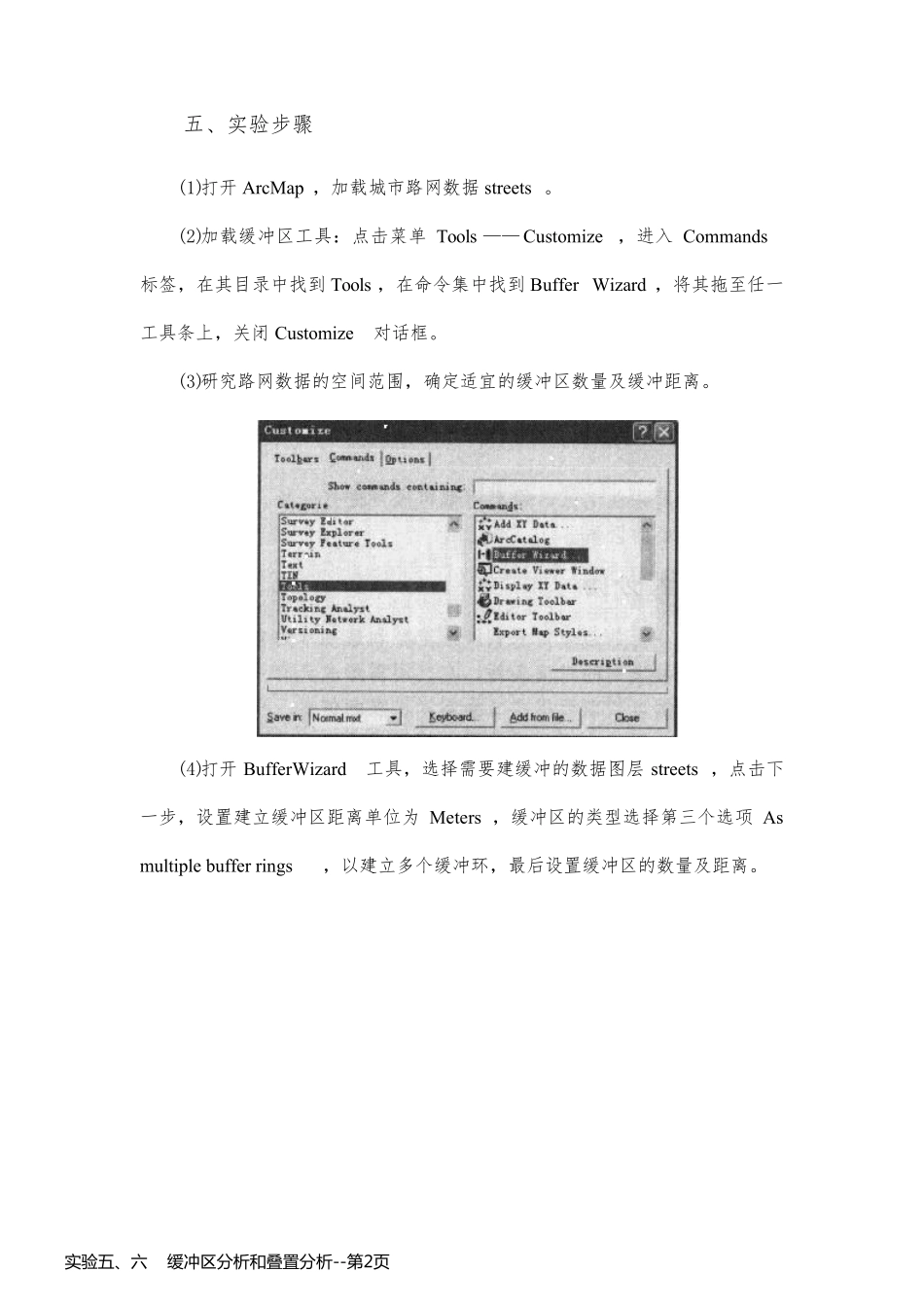

实验五 缓冲区分析 一、实验目的 理解缓冲区分析的实质，掌握缓冲区分析的基本方法。 二、实验内容 某房地产商准备开发一住宅区，需要对城市噪声进行分析，拟通过计算各地的噪声强度找出受噪声影响较小的区域。 三、实验原理与方法 实验原理：缓冲区分析是地理信息系统最重要和最基本的空间分析功能之一。它是对一组或一类地理要素按设定的距离条件，在其周围形成具有一定宽度范围的多边形区域，分析区内的空间数据以获取数据在二维空间扩展的信息。 实验方法：对城市路网建立多环缓冲区，根据缓冲区至道路的平均距离以及噪声衰减模式计算各缓冲区内的噪声强度。 四、实验设备与数据 (1)仪器设备：计算机。 (2)主要软件：ArcGIS。 (3)实验数据：实验5 文件夹下的城市路网数据(streets) ，并假定噪声强度衰减模式为线性衰减，噪声的影响距离为 2000m ，道路所在地的噪声强度值为100 。 实 验 五 、 六 缓 冲 区 分 析 和 叠 置 分 析 --第 1页实 验 五 、 六 缓 冲 区 分 析 和 叠 置 分 析 --第 1页五、实验步骤 (1)打开ArcMap ，加载城市路网数据streets 。 (2)加载缓冲区工具：点击菜单Tools —— Customize ，进入 Commands标签，在其目录中找到 Tools ，在命令集中找到 Buffer Wizard ，将其拖至任一工具条上，关闭 Customize对话框。 (3)研究路网数据的空间范围，确定适宜的缓冲区数量及缓冲距离。 (4)打开BufferWizard工具，选择需要建缓冲的数据图层 streets ，点击下一步，设置建立缓冲区距离单位为 Meters ，缓冲区的类型选择第三个选项 As multiple buffer rings，以建立多个缓冲环，最后设置缓冲区的数量及距离。 实 验 五 、 六 缓 冲 区 分 析 和 叠 置 分 析 --第 2页实 验 五 、 六 缓 冲 区 分 析 和 叠 置 分 析 --第 2页 (5)点击下一步，首先设置Buffer output type的Dissolv ebarriers between为Yes(表示重叠部分合并在一起)，然后设置缓冲区多边形的保存位置。 (6)检查缓冲区数据，一方面检查缓冲区是否完全覆盖了整个城市区域，另一方面检查缓冲区数据的属性表中是否具有起止距离字段(Frombufdst，Tobufdist) 。 (7)检查无误后，在属性表中添加一个 Double 型的字段 MeanDist ，采用字段计算器(Field Calculator) ，计算 Frombufdst和 Tobufdist字段的平均值(即 实 验 五 、 六 缓 冲 ...
