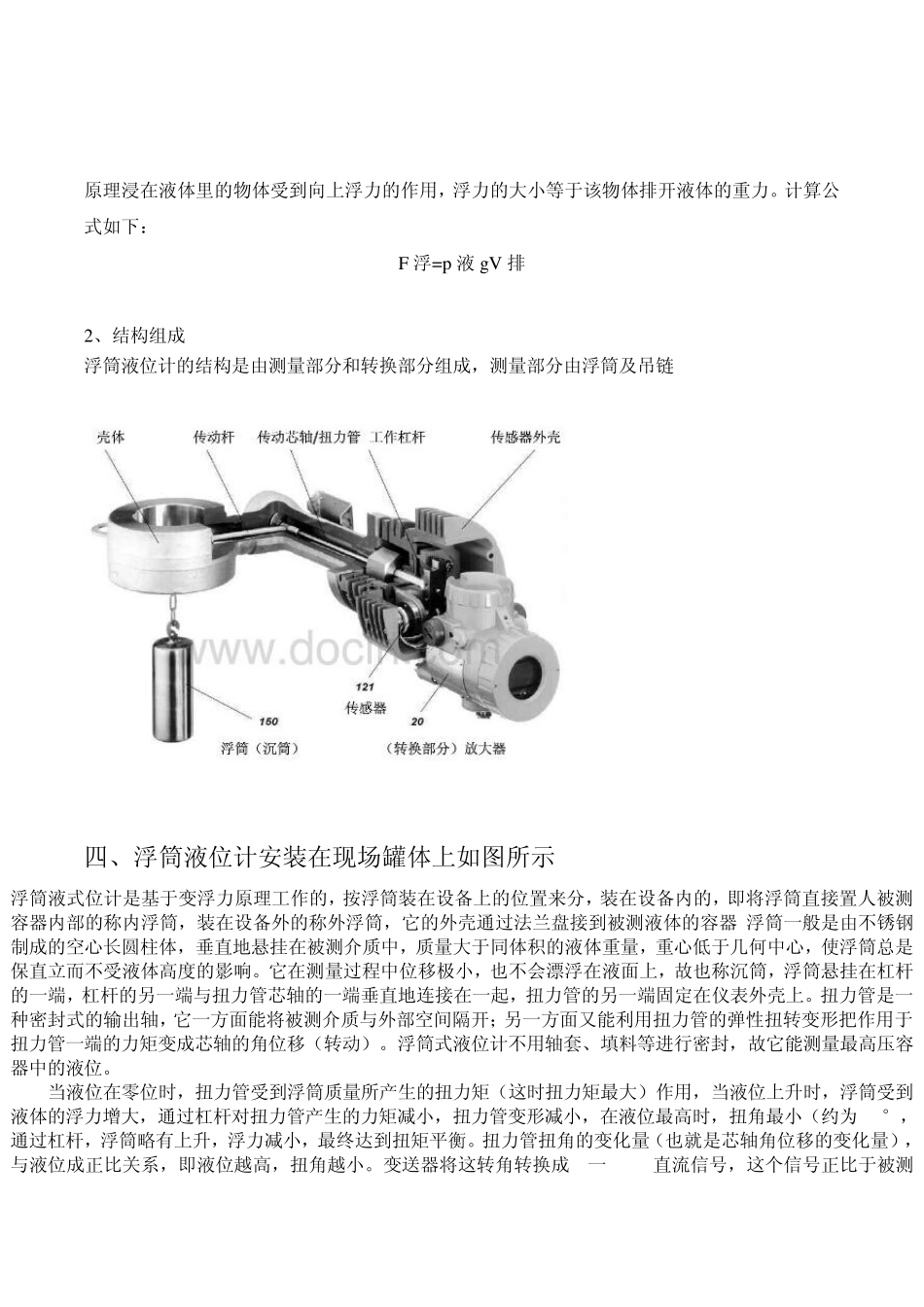

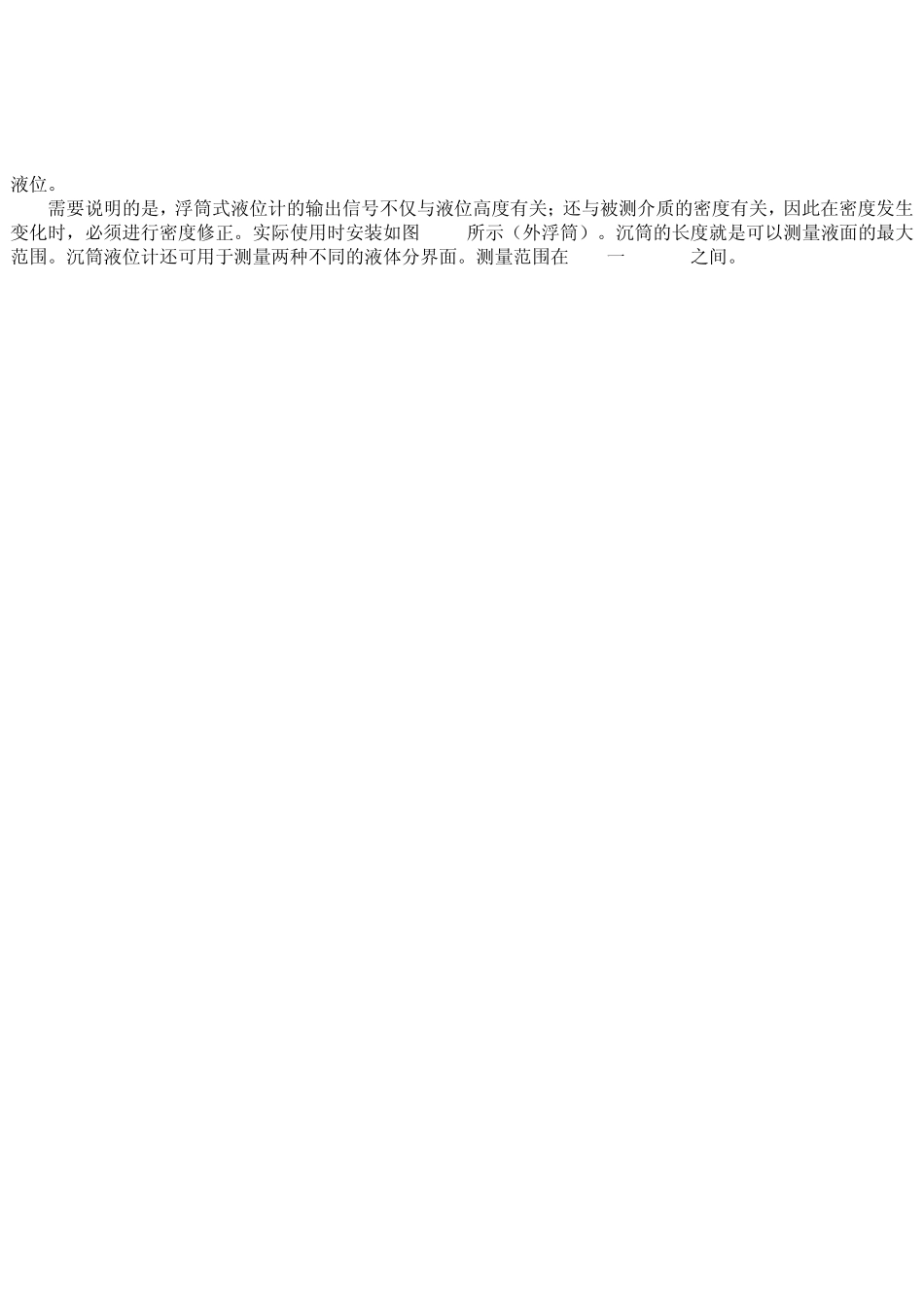

浮筒式液位计原理及应用 空分净化班:易鹏 一、物位的基本概念 物位-----指容器中的液体介质的液位、固体的料位或颗粒物的料位和两种不同液体介质分界面的总称。 1、液位----容器中液体介质的高低。 2、料位----容器中固体或颗粒状物质的堆积高度。 3、界位-----两种不溶液体介质的分界的高低 c 二、物位检测方法的分类 1、按测量方式可分为连续测量和定点测量 2、按其工作原理可分为: 1) 直读式-------它根据流体的联通性原理来测量液位 2) 浮子式-------它根据浮子高度随液位高度而改变或液体对浸原理沉在液体中的浮筒(或沉筒)的浮力随液位高度变化而变化来测量液位的,前者称恒浮式,后者称变浮式。 3) 差压(静压)式------它根据液柱或物料堆积高度变化对某点上产生静(差)压的变化的原理测量物位。 4) 电气式-----它根据把物位变化转换为各种电量变化的原理来测量物位。 5) 核辐射式-----它根据同位素射线的核辐射透过物料时,其强度随物质厚度变化而变化的原理来测量液位。 6) 声光式-----它根据物位变化引起声阻抗和反射的距离变化来测量物位。 三、浮筒式液位计的工作原理及结构组成 1、工作原理 浮筒液位计的原理利用浮筒沉浸在液体里,根据浮筒被浸的程度不同,则浮筒所受的浮力不同,只要检测出浮筒所浮力的变化,就可以知道液位的高低。浮筒所受浮力的大小是根据阿基米德原理浸在液体里的物体受到向上浮力的作用,浮力的大小等于该物体排开液体的重力。计算公式如下: F 浮=p液 gV 排 2、结构组成 浮筒液位计的结构是由测量部分和转换部分组成,测量部分由浮筒及吊链 四、浮筒液位计安装在现场罐体上如图所示 浮筒液式位计是基于变浮力原理工作的,按浮筒装在设备上的位置来分,装在设备内的,即将浮筒直接置人被测容器内部的称内浮筒,装在设备外的称外浮筒,它的外壳通过法兰盘接到被测液体的容器.浮筒一般是由不锈钢制成的空心长圆柱体,垂直地悬挂在被测介质中,质量大于同体积的液体重量,重心低于几何中心,使浮筒总是保直立而不受液体高度的影响。它在测量过程中位移极小,也不会漂浮在液面上,故也称沉筒,浮筒悬挂在杠杆的一端,杠杆的另一端与扭力管芯轴的一端垂直地连接在一起,扭力管的另一端固定在仪表外壳上。扭力管是一种密封式的输出轴,它一方面能将被测介质与外部空间隔开;另一方面又能利用扭力管的弹性扭转变形把作用于扭力管一端的力矩变成芯轴的角位移(转动)。浮筒式液...
