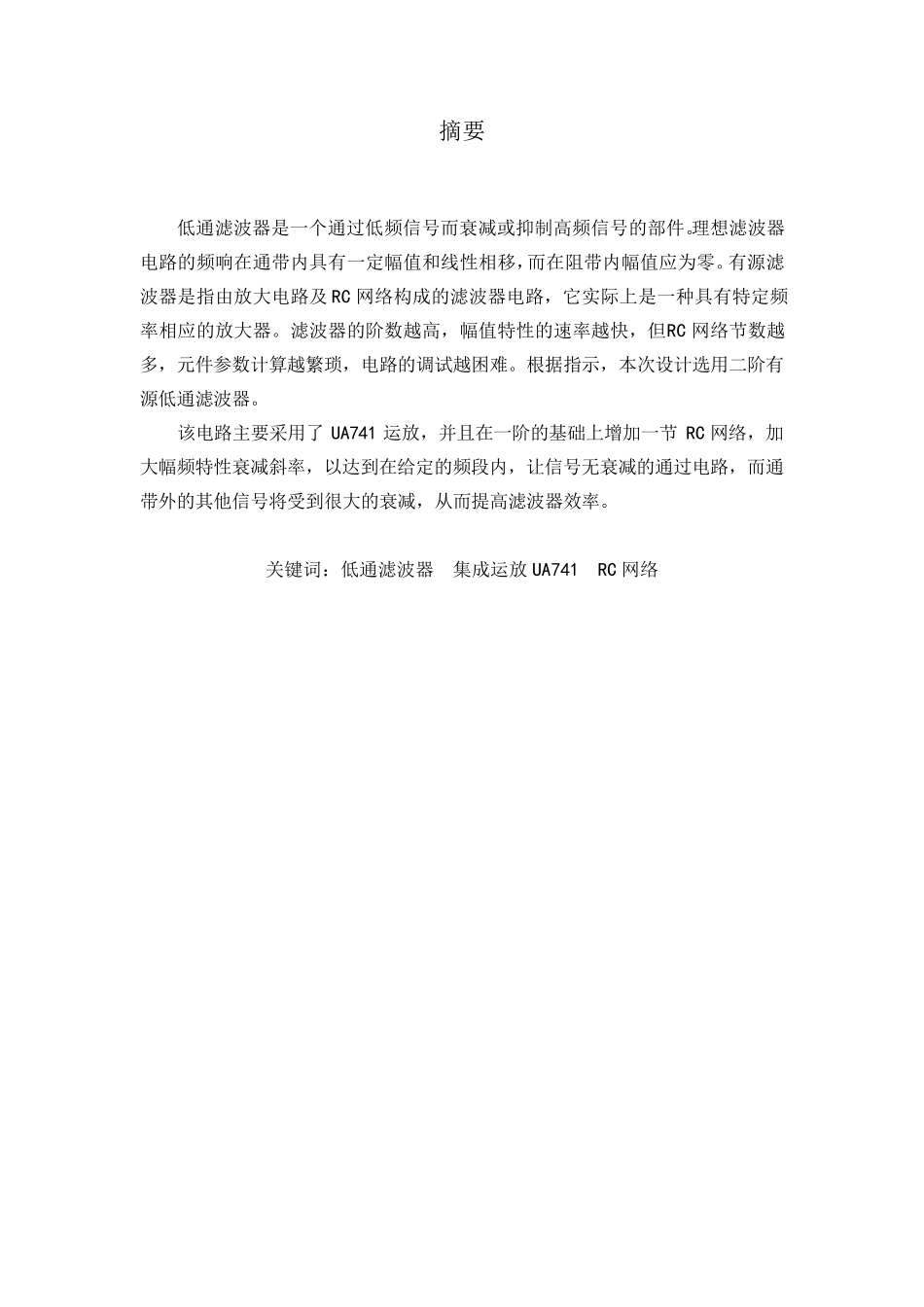

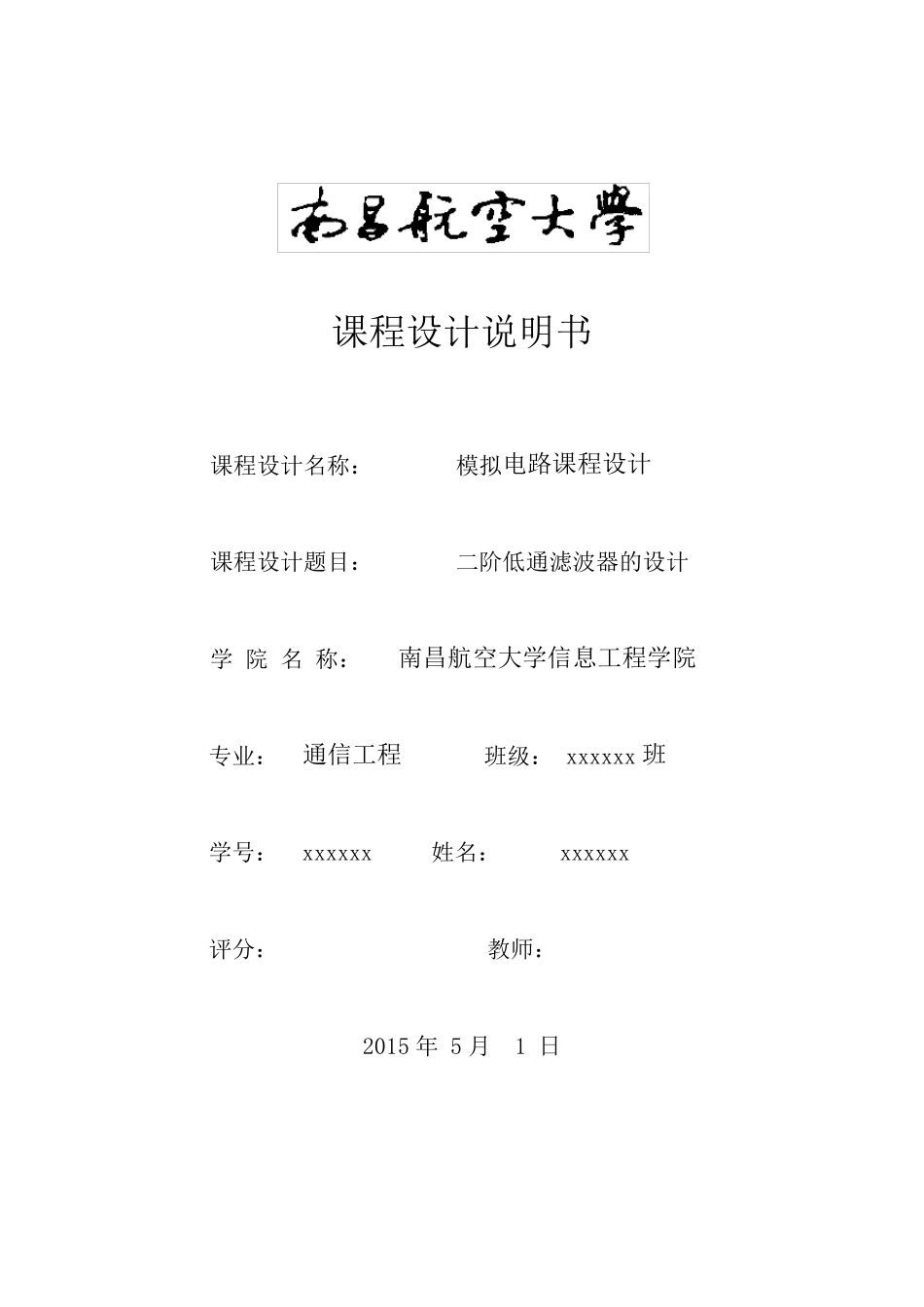

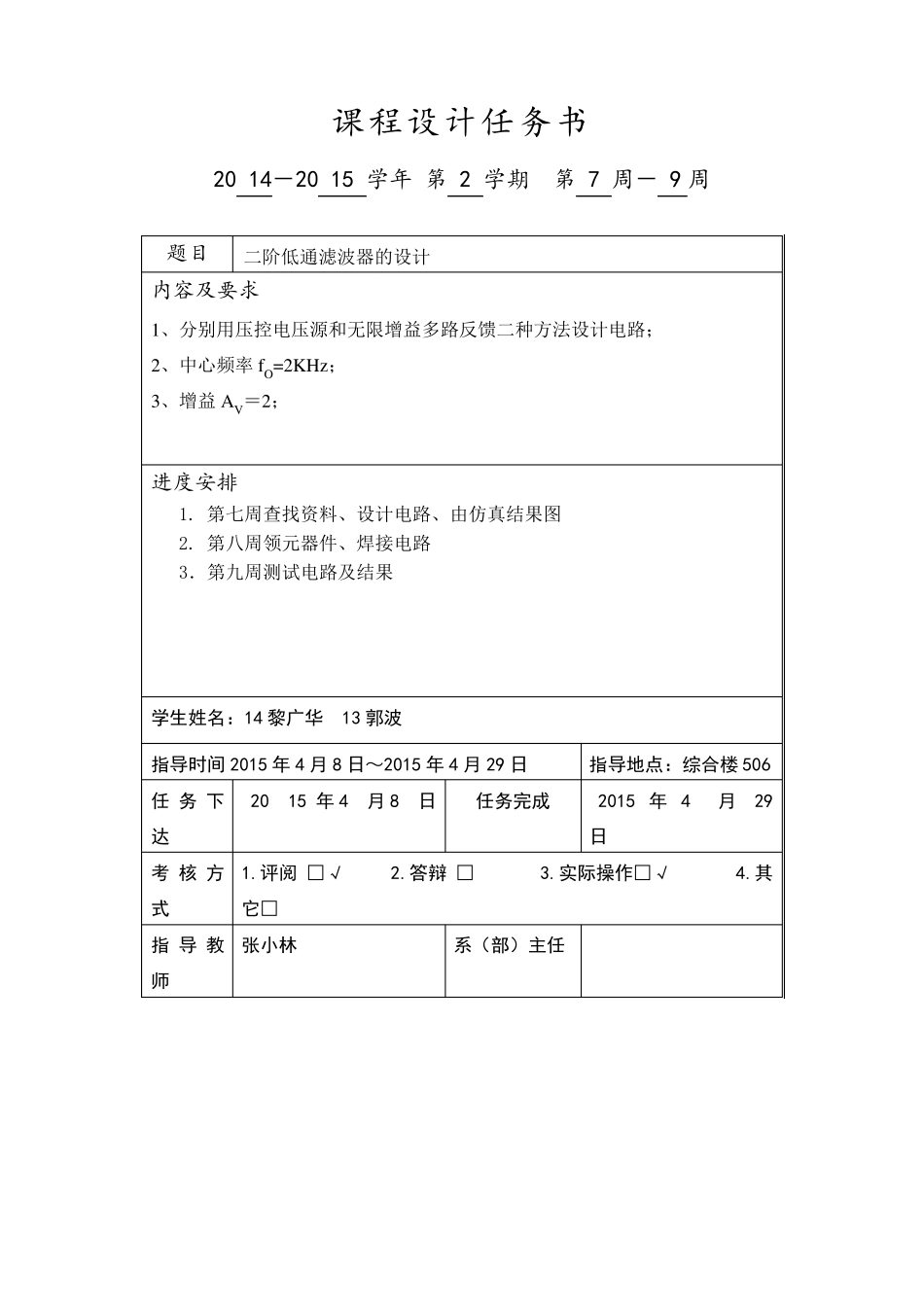

课程设计说明书 课程设计名称： 模拟电路课程设计 课程设计题目： 二阶低通滤波器的设计 学 院 名 称： 南昌航空大学信息工程学院 专业： 通信工程 班级： xxxxxx 班 学号： xxxxxx 姓名： xxxxxx 评分： 教师： 2015 年 5 月 1 日 课程设计任务书 20 14－20 15 学年 第 2 学期 第 7 周－ 9 周 题目 二阶低通滤波器的设计 内容及要求 1、分别用压控电压源和无限增益多路反馈二种方法设计电路； 2、中心频率 fO=2KHz； 3、增益 AV＝2； 进度安排 1. 第七周查找资料、设计电路、由仿真结果图 2. 第八周领元器件、焊接电路 3．第九周测试电路及结果 学生姓名：14 黎广华 13 郭波 指导时间2015 年4 月8 日～2015 年4 月29 日 指导地点：综合楼506 任务下达 20 15 年4 月8 日 任务完成 2015 年4 月 29 日 考核方式 1.评阅 □√ 2.答辩 □ 3.实际操作□√ 4.其它□ 指导教师 张小林 系（部）主任 摘要 低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。理想滤波器电路的频响在通带内具有一定幅值和线性相移，而在阻带内幅值应为零。有源滤波器是指由放大电路及 RC 网络构成的滤波器电路，它实际上是一种具有特定频率相应的放大器。滤波器的阶数越高，幅值特性的速率越快，但RC 网络节数越多，元件参数计算越繁琐，电路的调试越困难。根据指示，本次设计选用二阶有源低通滤波器。 该电路主要采用了 UA741 运放，并且在一阶的基础上增加一节 RC 网络，加大幅频特性衰减斜率，以达到在给定的频段内，让信号无衰减的通过电路，而通带外的其他信号将受到很大的衰减，从而提高滤波器效率。 关键词：低通滤波器 集成运放 UA741 RC 网络 目录 前言·······························································1 第一章 课程设计任务及要求·········································2 1 .1 课设题目·······················································2 1.2 设计内容与要求················································2 1.3 设计目的···························...
