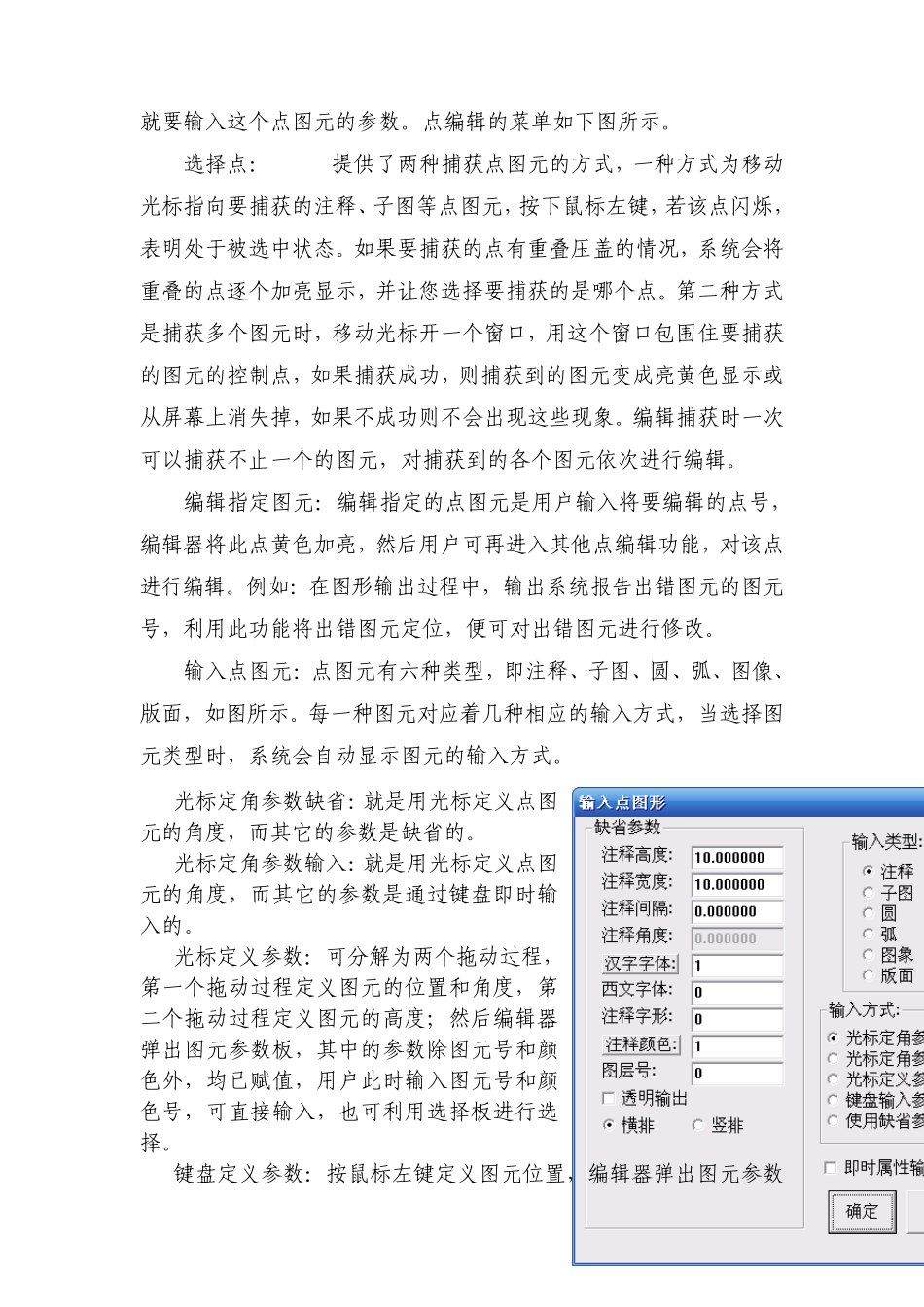

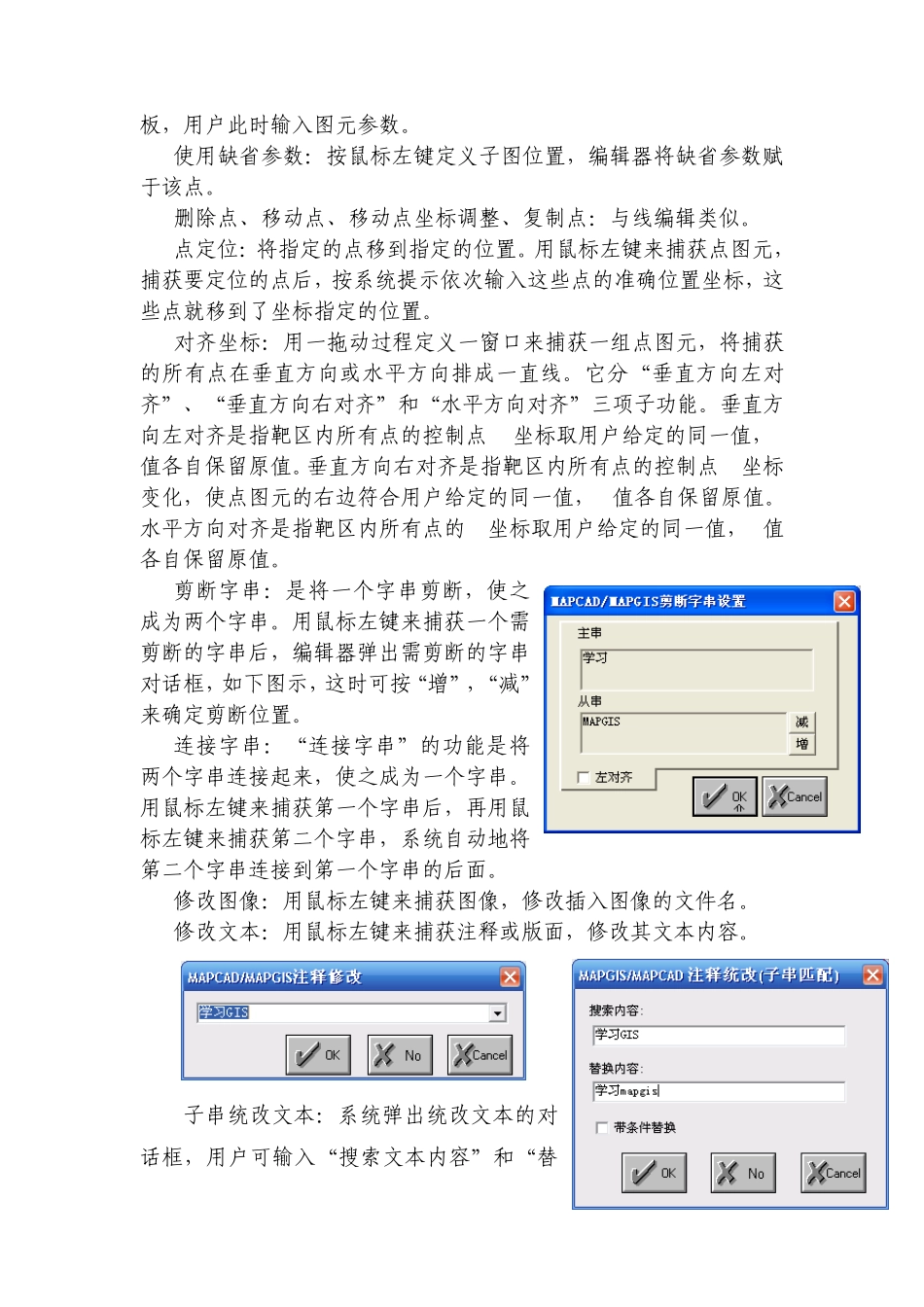

MAPGIS点编辑菜单介绍与点的输入及编辑 一、实习目的 1.了解MapGIS点编辑菜单的功能 2.学会点的输入和参数的编辑 3.掌握点属性的编辑 二、教学重点和难点 教学重点:点(包括注释、图元、版面、图像等)的输入和编辑 教学难点:点的编辑 三、实习学时数:4 四、实习准备 1.含有丰富点名称的栅格地图(以秦皇岛市地图为例) 2.含有丰富点图元的栅格地图(以1:1万地形图为例) 五、实验步骤 1.点编辑菜单的介绍 利用点编辑,我们可以修改点元图形的空间数据,它包括增删点,改变点的空间位置。在以下的“输入子图”、“输入注释”、“输入圆”、“输入弧”、“输入版面”、“插入图象”等六个增加新的点图元的功能中,每个功能都有“使用缺省参数”和“不使用缺省参数”两种选择。如果您选择“使用确省参数”,那么您所输入的点图元的参数都为缺省参数。如果您选择“不使用缺省参数”,那么您每次输入完一个点图元后就要输入这个点图元的参数。点编辑的菜单如下图所示。 选择点:MAPGIS提供了两种捕获点图元的方式,一种方式为移动光标指向要捕获的注释、子图等点图元,按下鼠标左键,若该点闪烁,表明处于被选中状态。如果要捕获的点有重叠压盖的情况,系统会将重叠的点逐个加亮显示,并让您选择要捕获的是哪个点。第二种方式是捕获多个图元时,移动光标开一个窗口,用这个窗口包围住要捕获的图元的控制点,如果捕获成功,则捕获到的图元变成亮黄色显示或从屏幕上消失掉,如果不成功则不会出现这些现象。编辑捕获时一次可以捕获不止一个的图元,对捕获到的各个图元依次进行编辑。 编辑指定图元:编辑指定的点图元是用户输入将要编辑的点号,编辑器将此点黄色加亮,然后用户可再进入其他点编辑功能,对该点进行编辑。例如:在图形输出过程中,输出系统报告出错图元的图元号,利用此功能将出错图元定位,便可对出错图元进行修改。 输入点图元:点图元有六种类型,即注释、子图、圆、弧、图像、版面,如图所示。每一种图元对应着几种相应的输入方式,当选择图元类型时,系统会自动显示图元的输入方式。 光标定角参数缺省:就是用光标定义点图元的角度,而其它的参数是缺省的。 光标定角参数输入:就是用光标定义点图元的角度,而其它的参数是通过键盘即时输入的。 光标定义参数:可分解为两个拖动过程,第一个拖动过程定义图元的位置和角度,第二个拖动过程定义图元的高度;然后编辑器弹出图元参数板,其中的参数除图元号和颜色外...
