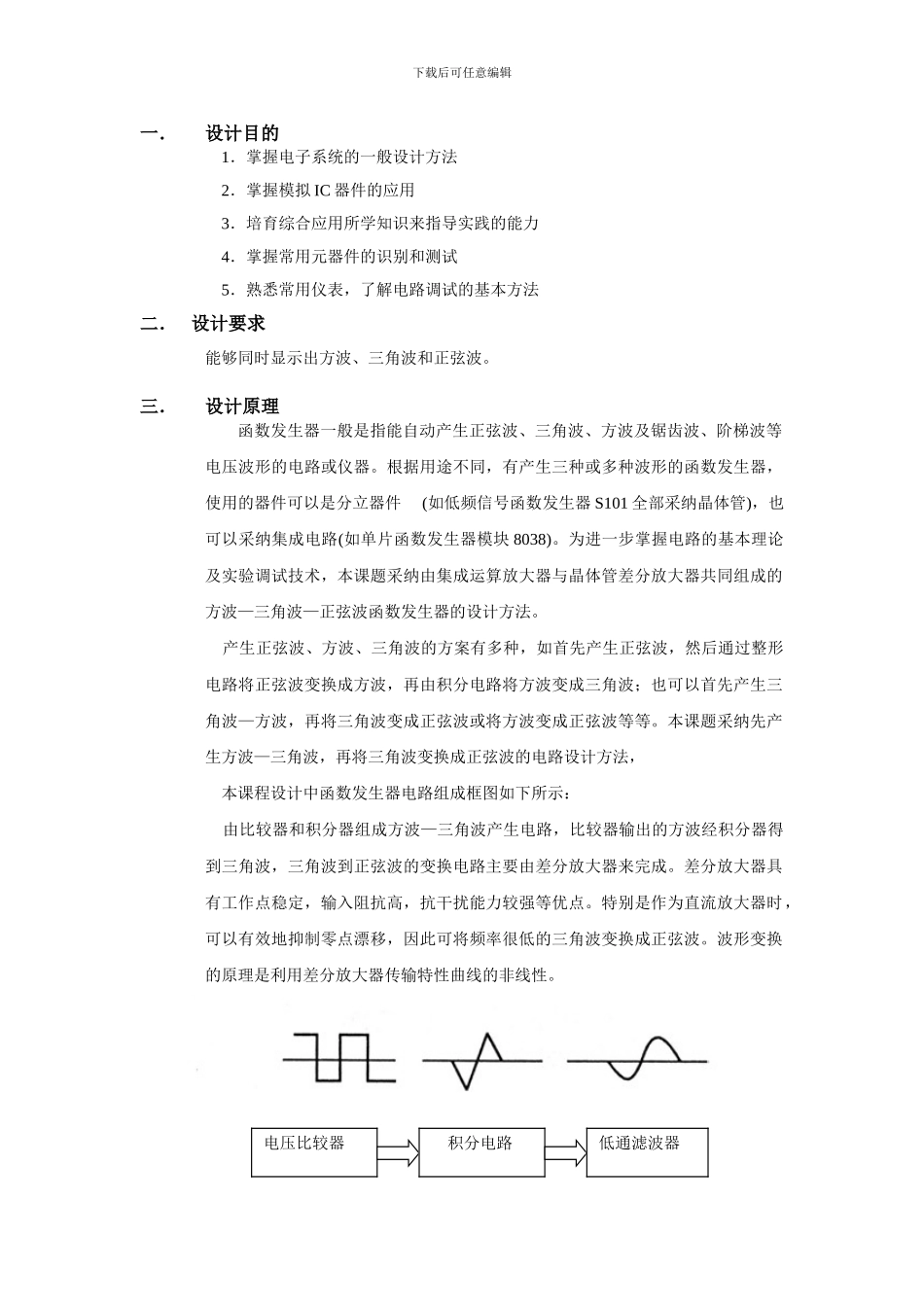

下载后可任意编辑课程: Multisim 课程设计 班级: 10 电信本 2 班 姓名: 6 2 2 学号: 100917024 老师: 吕 老 师 下载后可任意编辑课程设计----基于 Multisim 的方波、三角波和正弦波发生器下载后可任意编辑一.设计目的1.掌握电子系统的一般设计方法2.掌握模拟 IC 器件的应用3.培育综合应用所学知识来指导实践的能力4.掌握常用元器件的识别和测试5.熟悉常用仪表,了解电路调试的基本方法二. 设计要求能够同时显示出方波、三角波和正弦波。三.设计原理函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。根据用途不同,有产生三种或多种波形的函数发生器,使用的器件可以是分立器件 (如低频信号函数发生器 S101 全部采纳晶体管),也可以采纳集成电路(如单片函数发生器模块 8038)。为进一步掌握电路的基本理论及实验调试技术,本课题采纳由集成运算放大器与晶体管差分放大器共同组成的方波—三角波—正弦波函数发生器的设计方法。 产生正弦波、方波、三角波的方案有多种,如首先产生正弦波,然后通过整形电路将正弦波变换成方波,再由积分电路将方波变成三角波;也可以首先产生三角波—方波,再将三角波变成正弦波或将方波变成正弦波等等。本课题采纳先产生方波—三角波,再将三角波变换成正弦波的电路设计方法, 本课程设计中函数发生器电路组成框图如下所示: 由比较器和积分器组成方波—三角波产生电路,比较器输出的方波经积分器得到三角波,三角波到正弦波的变换电路主要由差分放大器来完成。差分放大器具有工作点稳定,输入阻抗高,抗干扰能力较强等优点。特别是作为直流放大器时,可以有效地抑制零点漂移,因此可将频率很低的三角波变换成正弦波。波形变换的原理是利用差分放大器传输特性曲线的非线性。电压比较器 积分电路低通滤波器下载后可任意编辑图 1 原理框图方波发生电路工作原理此电路由反相输入的滞回比较器和 RC 电路组成。RC 回路即作为迟滞环节,又作为反馈网络,通过 RC 冲、放电实现输出状态的自动转换。设某一时刻输出电压 Uo=+Uz,则同相输入端电位 Up=+Ut,Uo 通过 R3 对电容 C 正向充电,如图中箭头所示。反相输入端电位n 随时间的增长而逐渐增高,当 t 趋于无穷时,Un 趋于+Uz;但是 Un=+Ut,再稍增大,Uo从+Uz 跃变为-Uz,与此同时 Up 从+Ut 跃变为-UT。随后,Uo 又通过 R3 对电容反相充电,如图中虚线箭头...
