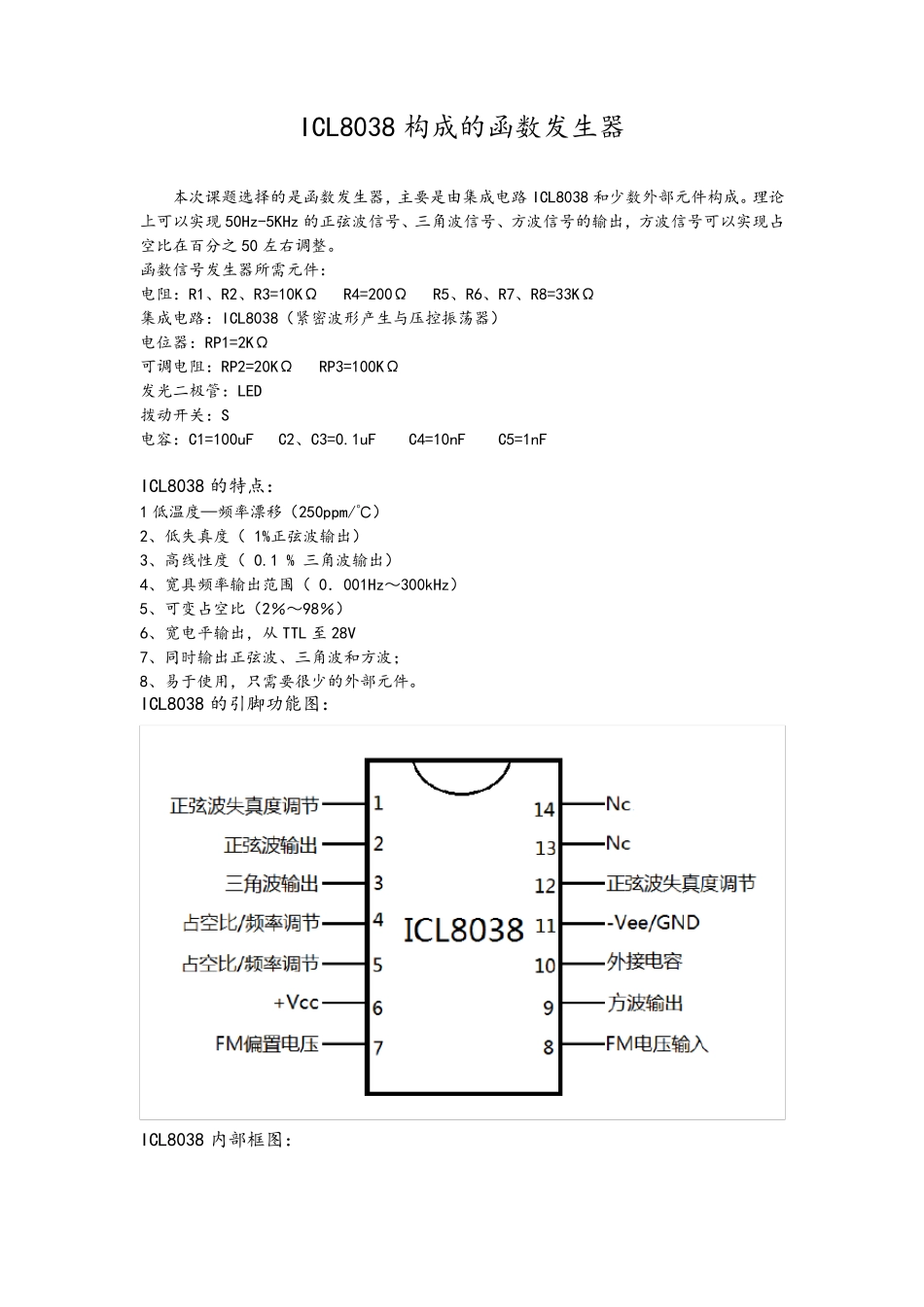

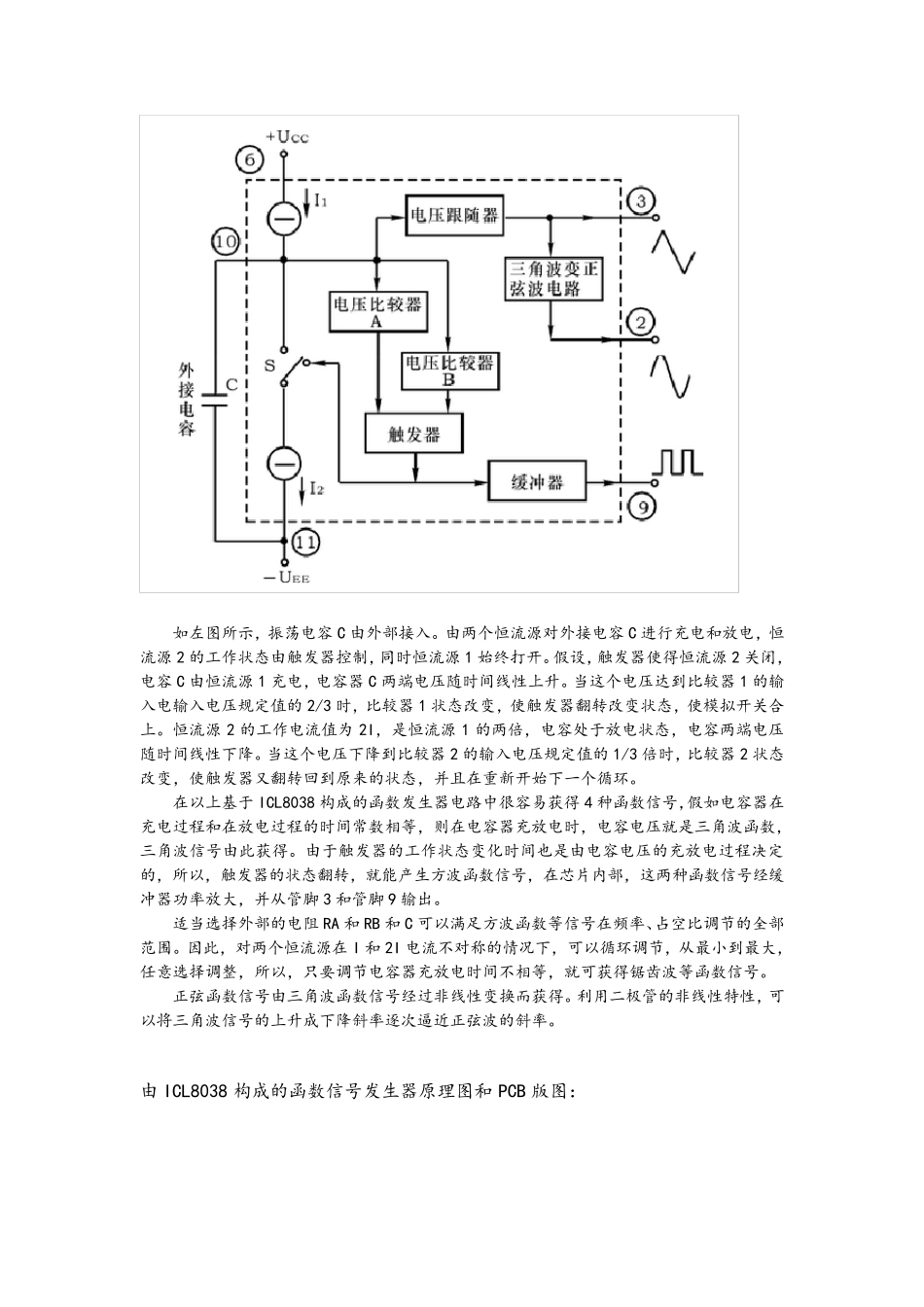

ICL8038 构成的函数发生器 本次课题选择的是函数发生器，主要是由集成电路ICL8038 和少数外部元件构成。理论上可以实现50Hz-5KHz 的正弦波信号、三角波信号、方波信号的输出，方波信号可以实现占空比在百分之50 左右调整。 函数信号发生器所需元件： 电阻：R1、R2、R3=10KΩ R4=200Ω R5、R6、R7、R8=33KΩ 集成电路：ICL8038（紧密波形产生与压控振荡器） 电位器：RP1=2KΩ 可调电阻：RP2=20KΩ RP3=100KΩ 发光二极管：LED 拨动开关：S 电容：C1=100uF C2、C3=0.1uF C4=10nF C5=1nF ICL8038 的特点： 1 低温度—频率漂移（250ppm/℃） 2、低失真度（ 1%正弦波输出） 3、高线性度（ 0.1 % 三角波输出） 4、宽具频率输出范围（ 0．001Hz～300kHz） 5、可变占空比（2％～98％） 6、宽电平输出，从 TTL 至 28V 7、同时输出正弦波、三角波和方波； 8、易于使用，只需要很少的外部元件。 ICL8038 的引脚功能图： ICL8038 内部框图： 如 左 图 所 示 ， 振 荡 电 容 C 由 外 部 接 入 。 由 两 个 恒 流 源 对 外 接 电 容 C 进 行 充 电 和 放 电 ， 恒流 源 2 的 工 作 状 态 由 触 发 器 控 制 ， 同 时 恒 流 源 1 始 终 打 开 。 假 设 ， 触 发 器 使 得 恒 流 源 2 关 闭 ，电 容 C 由 恒 流 源 1 充 电 ， 电 容 器 C 两 端 电 压 随 时 间 线 性 上 升 。 当 这 个 电 压 达 到 比 较 器 1 的 输入 电 输 入 电 压 规 定 值 的 2/3 时 ， 比 较 器 1 状 态 改 变 ， 使 触 发 器 翻 转 改 变 状 态 ， 使 模 拟 开 关 合上 。 恒 流 源2 的 工 作 电 流 值 为2I， 是 恒 流 源1 的 两 倍 ， 电 容 处 于 放 电 状 态 ， 电 容 两 端 电 压随 时 间 线 性 下 降 。 当 这 个 电 压 下 降 到 比 较 器 2 的 输 入 电 压 规 定 值 的 1/3 倍 时 ， 比 较 器 2 状 态改 变 ， 使 触 发 器 又 翻 转 回 到 原 来 的 状 态 ， 并 且 在 重 新 开 始 下 一 个 循 环 。 在 以 上 基 于 ICL8038 构 成 的 函 数 发 生 器 电 路 中 很 容 易 获 得 4 种 函 数 信 号 ，假 如 电 容 器 在充 电 ...
