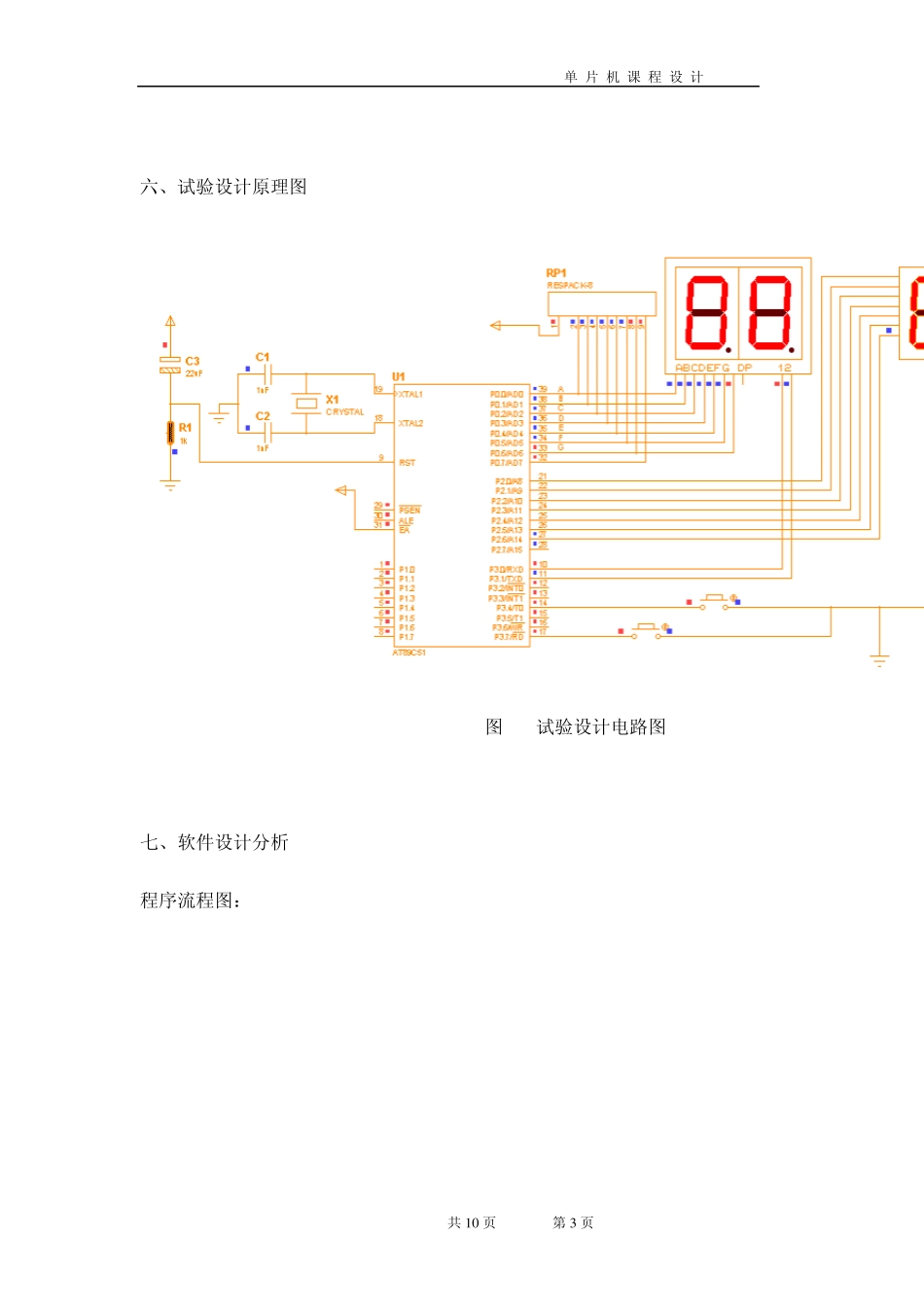

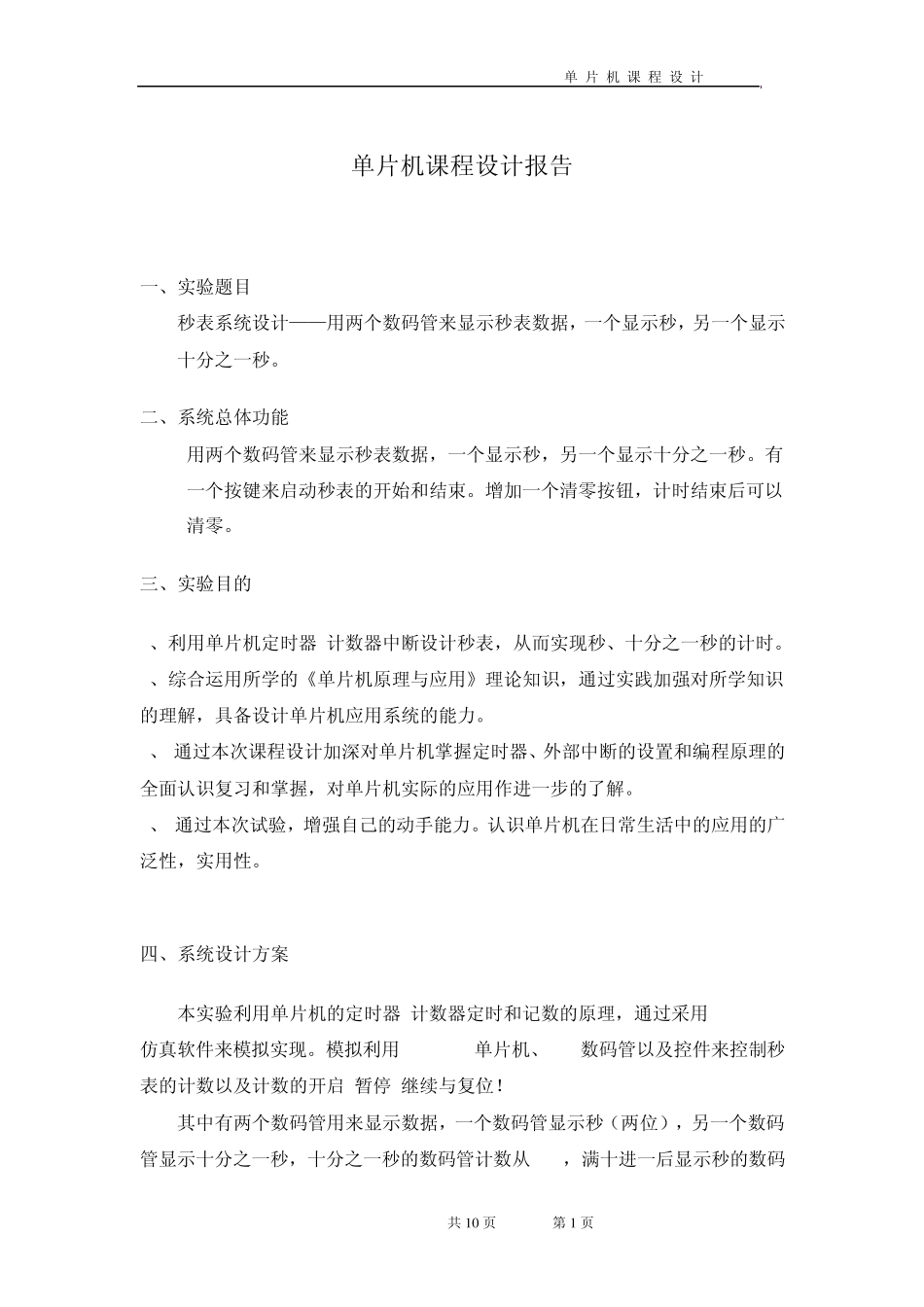

单 片 机 课 程 设 计 共1 0 页 第1 页 单片机课程设计报告 一、实验题目 秒表系统设计——用两个数码管来显示秒表数据，一个显示秒，另一个显示十分之一秒。 二、系统总体功能 用两个数码管来显示秒表数据，一个显示秒，另一个显示十分之一秒。有一个按键来启动秒表的开始和结束。增加一个清零按钮，计时结束后可以清零。 三、实验目的 1、利用单片机定时器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。2、综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。 3、 通过本次课程设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握，对单片机实际的应用作进一步的了解。 4、 通过本次试验，增强自己的动手能力。认识单片机在日常生活中的应用的广泛性，实用性。 四、系统设计方案 本实验利用单片机的定时器/计数器定时和记数的原理，通过采用 proteus仿真软件来模拟实现。模拟利用 AT89C51单片机、LED数码管以及控件来控制秒表的计数以及计数的开启/暂停/继续与复位！ 其中有两个数码管用来显示数据，一个数码管显示秒（两位），另一个数码管显示十分之一秒，十分之一秒的数码管计数从 0~9，满十进一后显示秒的数码 单 片 机 课 程 设 计 共1 0 页 第2 页 管的数字加一，并且十分之一秒显示清零重新从零计数。计秒数码管采用两位的数码管，当计数超过范围是所有数码管全部清零重新计数。 五、试验设计所需硬件（模拟硬件） Atmel89C51单片机芯片一个、LED数码显示管三个，低压电源、开关（按钮）两个、电阻、电容及导线若干。 由于条件限制本实验采用软件模拟硬件系统，采用proteus软件进行模拟设计及调试工作。 图 1 七段数码管引脚图 图 2 Atmel89C51单片机外部引脚图 单 片 机 课 程 设 计 共1 0 页 第3 页 六、试验设计原理图 图 3 试验设计电路图 七、软件设计分析 程序流程图： 单 片 机 课 程 设 计 共10 页 第4 页 是 否 是 否 手动开关 定时器溢出中断 对定时器重新赋值 进行加一操作后重新计算时间 往P0 口和P2 口送显示时间 数码管显示 中断返回主函数 对定时器/计数器初始化始化 程序开始 判断P0^4口是否有低电平信号 开中断并 启动定时器 开始、暂停或者继续 计数置零 判断P0^7口是否有低电平信号 单 片 机 课 程 设 计 共1 ...
