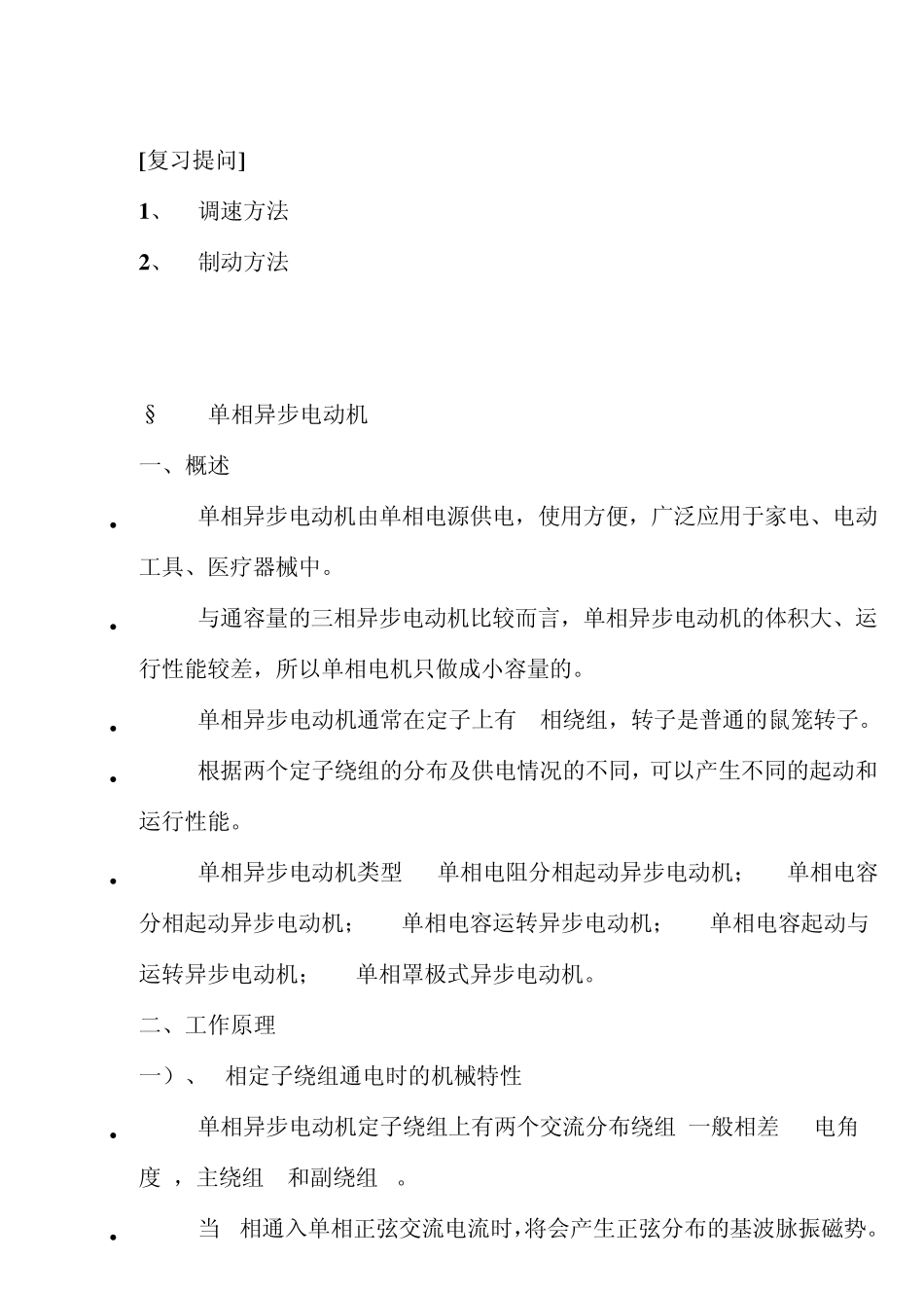

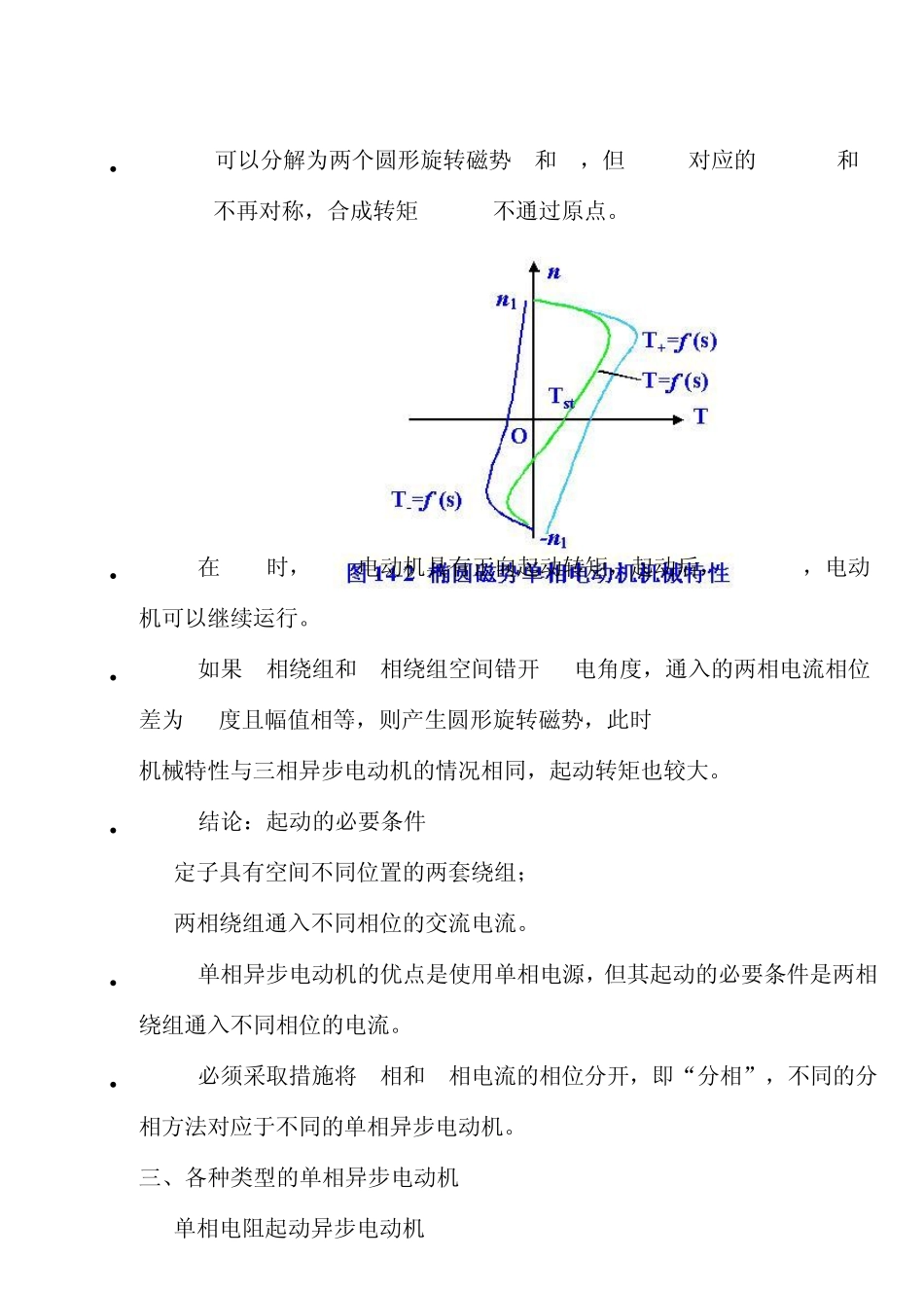

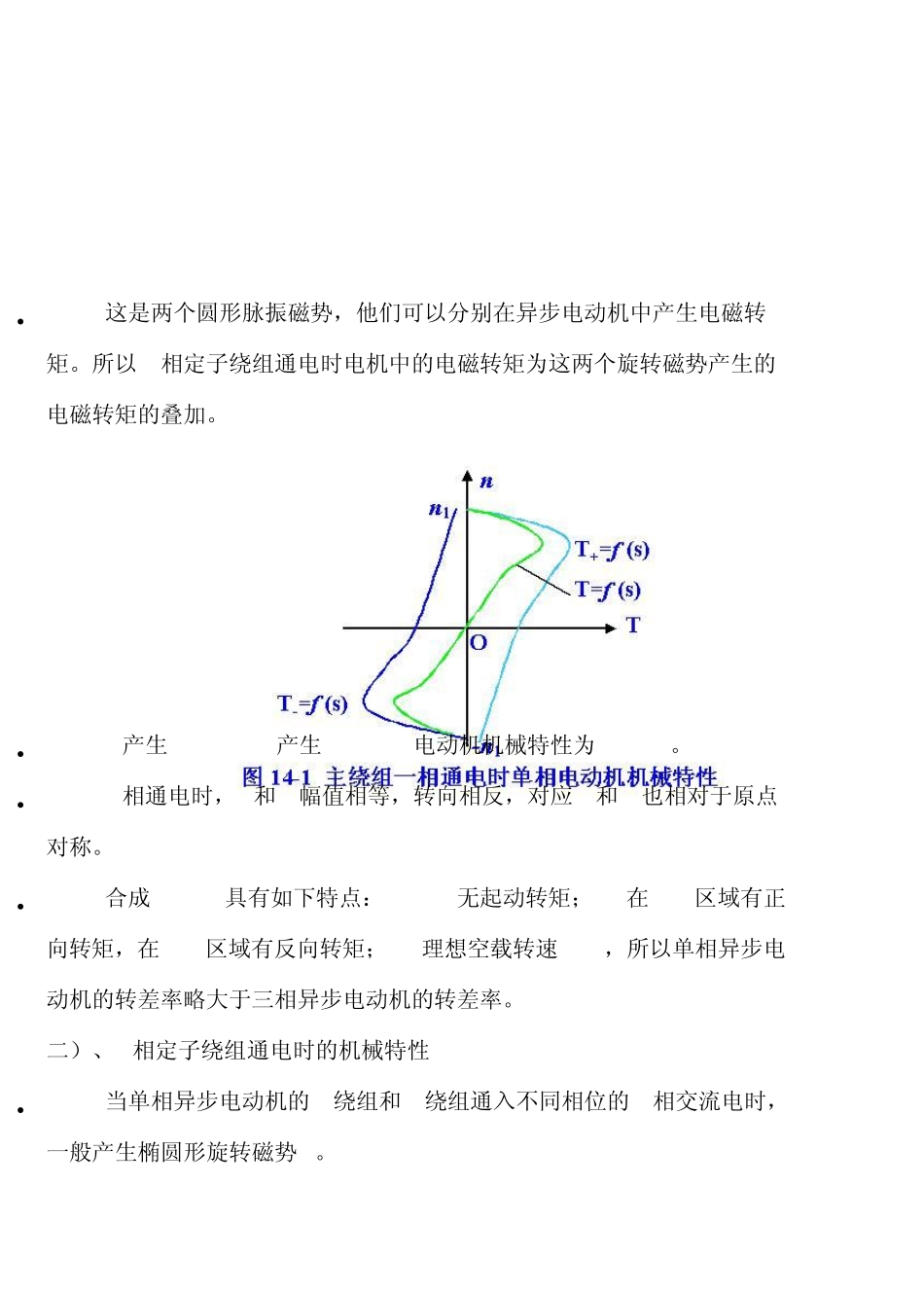

[复习提问] 1、 调速方法 2、 制动方法 §3.9 单相异步电动机 一、概述  单相异步电动机由单相电源供电,使用方便,广泛应用于家电、电动工具、医疗器械中。  与通容量的三相异步电动机比较而言,单相异步电动机的体积大、运行性能较差,所以单相电机只做成小容量的。  单相异步电动机通常在定子上有 2相绕组,转子是普通的鼠笼转子。  根据两个定子绕组的分布及供电情况的不同,可以产生不同的起动和运行性能。  单相异步电动机类型(1)单相电阻分相起动异步电动机;(2)单相电容分相起动异步电动机;(3)单相电容运转异步电动机;(4)单相电容起动与运转异步电动机;(5)单相罩极式异步电动机。 二、工作原理 一)、1相定子绕组通电时的机械特性  单相异步电动机定子绕组上有两个交流分布绕组(一般相差 90电角度),主绕组 m和副绕组 a。  当 m相通入单相正弦交流电流时,将会产生正弦分布的基波脉振磁势。 fj(x,t)=Fjcosxcost =1/2Fj[cos(x-wt)+cos(x+wt)] =F++F-  这是两个圆形脉振磁势,他们可以分别在异步电动机中产生电磁转矩。所以1相定子绕组通电时电机中的电磁转矩为这两个旋转磁势产生的电磁转矩的叠加。  F+产生T+=f(s),F-产生T-=f(s),电动机机械特性为T=T++T-。  1相通电时,F+和F-幅值相等,转向相反,对应T+和T-也相对于原点对称。  合成T=f(s)具有如下特点:(1)n=0无起动转矩;(2)在n>0区域有正向转矩,在n<0区域有反向转矩;(3)理想空载转速nF-,对应的T+=f(s)和T-=f(s)不再对称,合成转矩T=f(s)不通过原点。  在n=0时,T>0,电动机具有正向起动转矩,起动后,n>0,T>0,电动机可以继续运行。  如果m相绕组和a相绕组空间错开90电角度,通入的两相电流相位差为90度且幅值相等,则产生圆形旋转磁势,此时F=F+,F-=0;T=T+,T-=0,机械特性与三相异步电动机的情况相同,起动转矩也较大。  结论:起动的必要条件 (1)定子具有空间不同位置的两套绕组; (2)两相绕组通入不同相位的交流电流。  单相异步电动机的优点是使用单相电源,但其起动的必要条件是两相绕组通入不同相位的电流。  必须采取措施将m相和a相电流...
