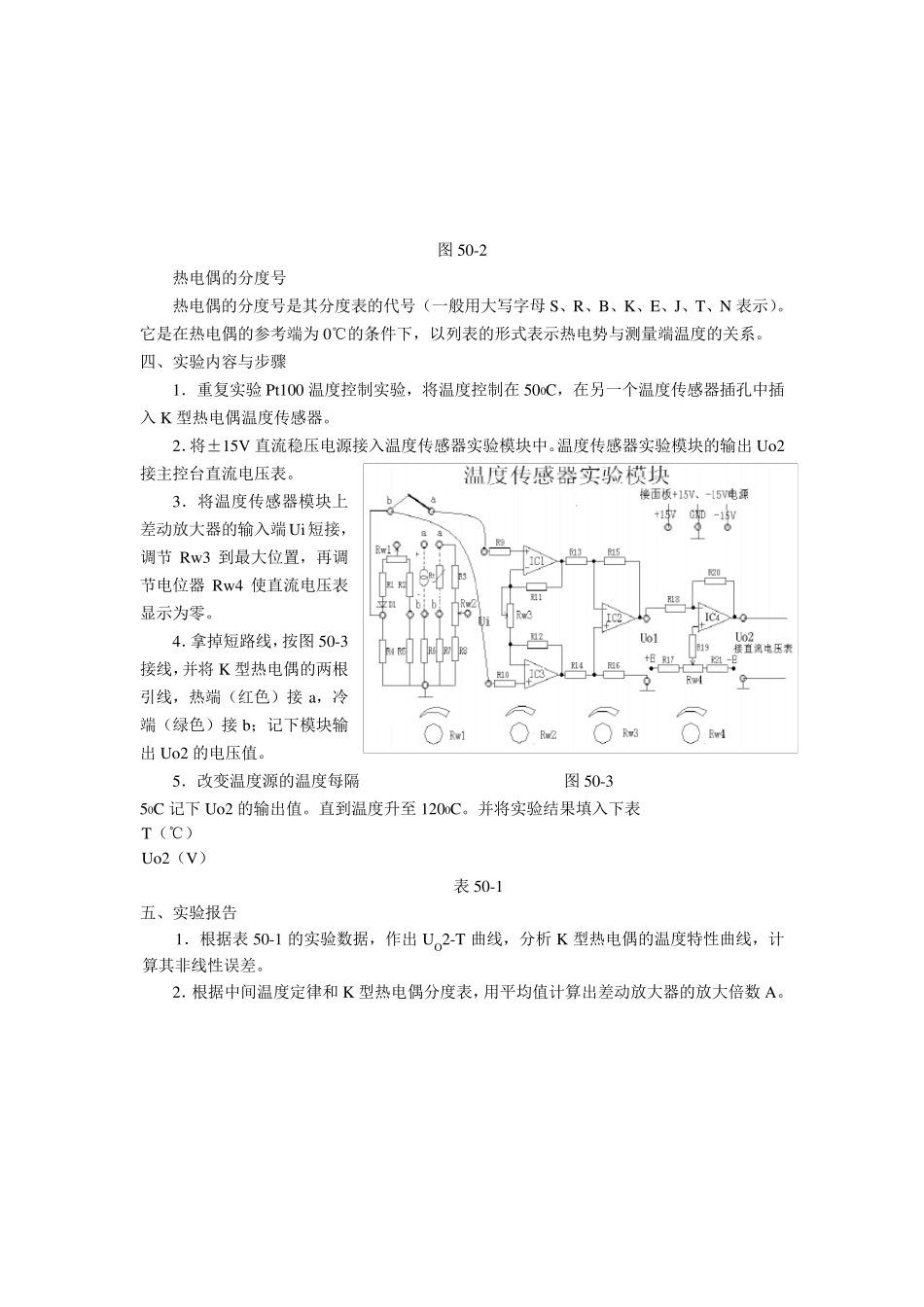

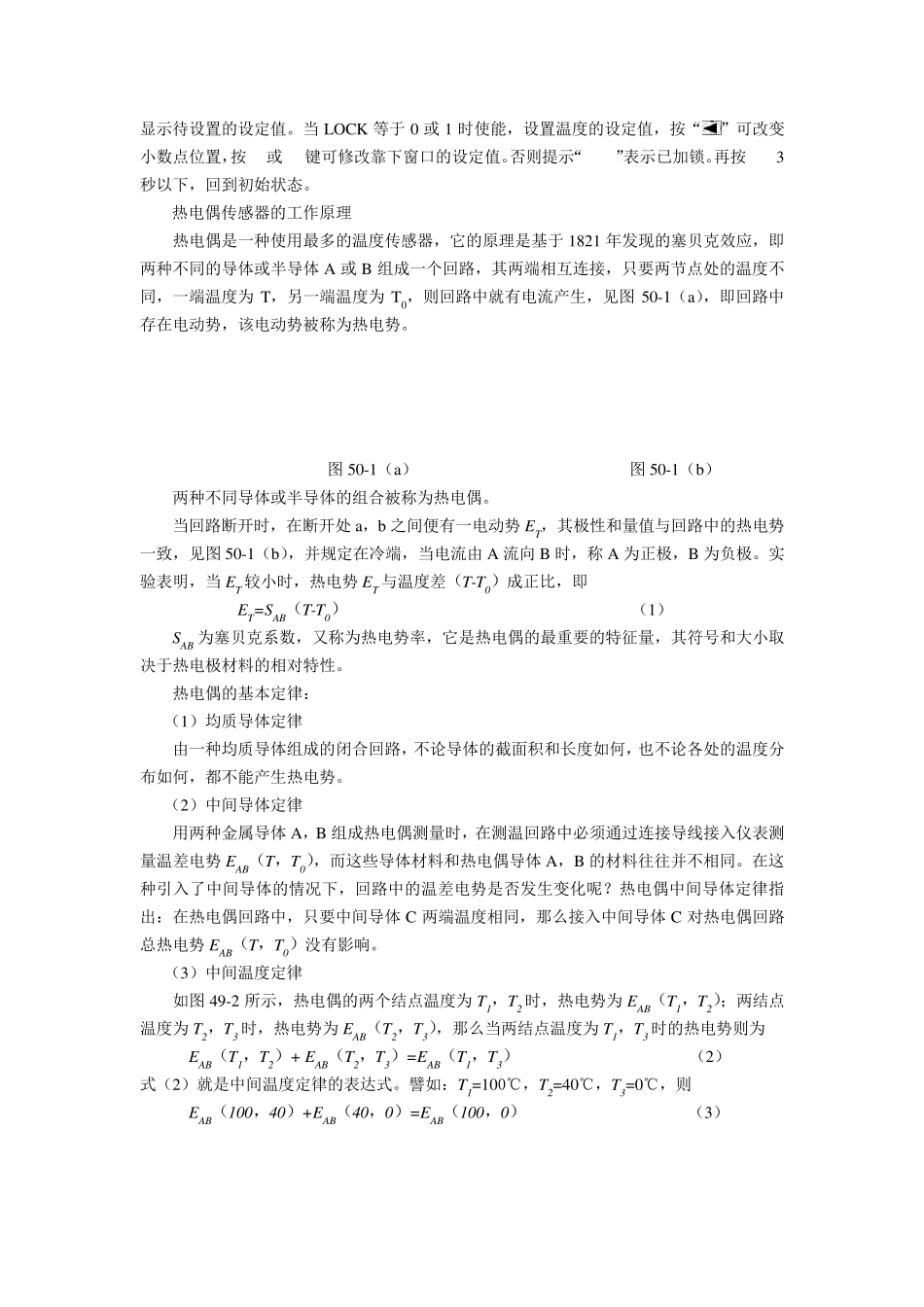

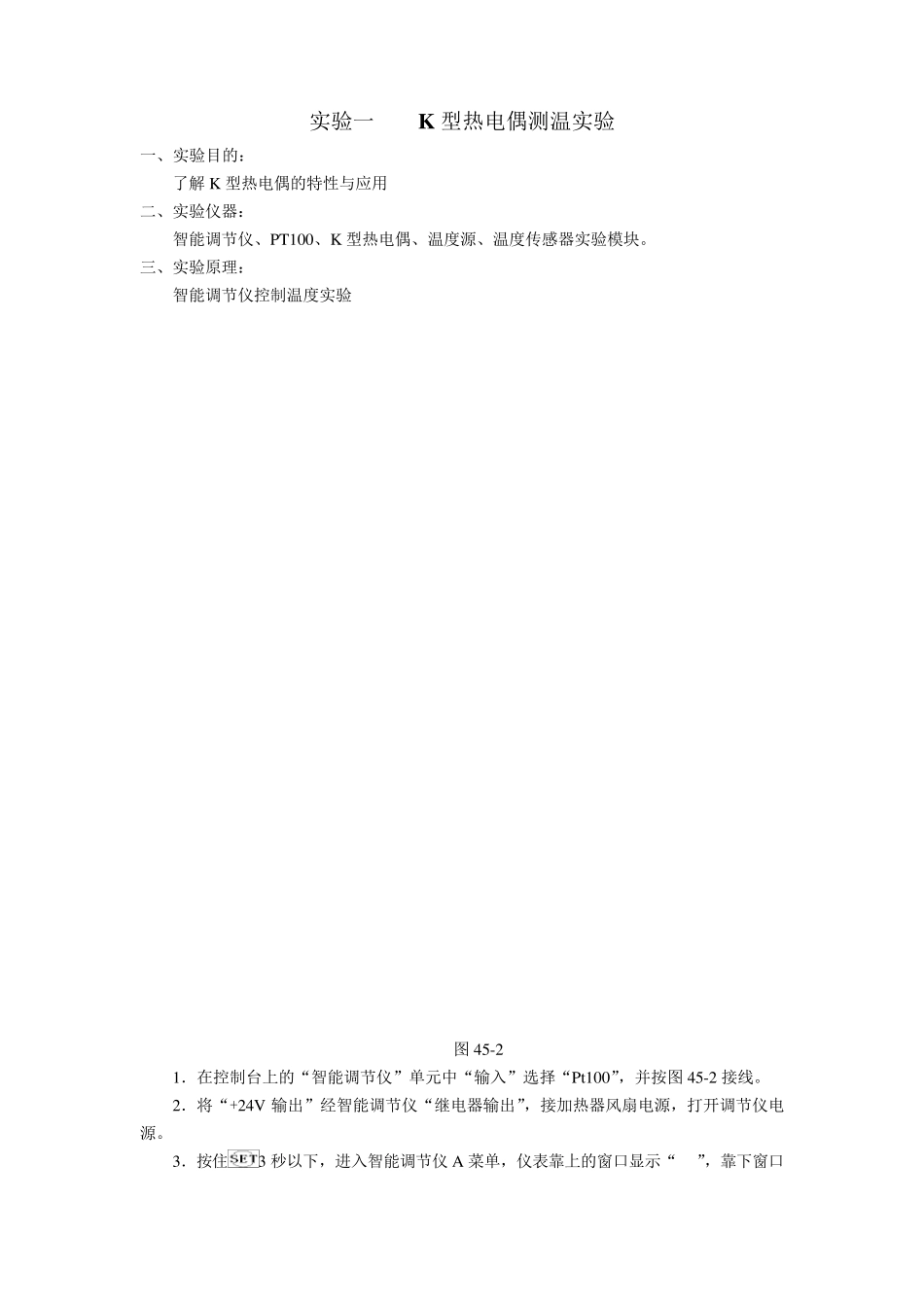

实验一 K 型热电偶测温实验 一、实验目的： 了解K 型热电偶的特性与应用 二、实验仪器： 智能调节仪、PT100、K 型热电偶、温度源、温度传感器实验模块。 三、实验原理： 智能调节仪控制温度实验 图45-2 1．在控制台上的“智能调节仪”单元中“输入”选择“Pt100”，并按图45-2 接线。 2．将“+24V 输出”经智能调节仪“继电器输出”，接加热器风扇电源，打开调节仪电源。 3．按住3 秒以下，进入智能调节仪A 菜单，仪表靠上的窗口显示“”，靠下窗口 显示待设置的设定值。当LOCK 等于0 或1 时使能，设置温度的设定值，按“”可改变小数点位置，按或键可修改靠下窗口的设定值。否则提示“”表示已加锁。再按3秒以下，回到初始状态。 热电偶传感器的工作原理 热电偶是一种使用最多的温度传感器，它的原理是基于1821 年发现的塞贝克效应，即两种不同的导体或半导体 A 或B 组成一个回路，其两端相互连接，只要两节点处的温度不同，一端温度为 T，另一端温度为 T0，则回路中就有电流产生，见图 50-1（a），即回路中存在电动势，该电动势被称为热电势。 图 50-1（a） 图 50-1（b） 两种不同导体或半导体的组合被称为热电偶。 当回路断开时，在断开处 a，b 之间便有一电动势 ET，其极性和量值与回路中的热电势一致，见图 50-1（b），并规定在冷端，当电流由A 流向B 时，称 A 为正极，B 为负极。实验表明，当ET 较小时，热电势 ET 与温度差（T-T0）成正比，即 ET=SAB（T-T0） （1） SAB 为塞贝克系数，又称为热电势率，它是热电偶的最重要的特征量，其符号和大小取决于热电极材料的相对特性。 热电偶的基本定律： （1）均质 导体定律 由一种均质 导体组成的闭 合回路，不论 导体的截 面 积 和长 度如 何 ，也 不论 各 处的温度分布 如 何 ，都 不能产生热电势。 （2）中间导体定律 用两种金 属 导体 A，B 组成热电偶测 量时，在测 温回路中必 须 通 过 连接导线 接入 仪 表测量温差电势 EAB（T，T0），而 这 些 导体材料和热电偶导体 A，B 的材料往 往 并不相同。在这种引 入 了 中间导体的情 况 下，回路中的温差电势是否发生变化 呢 ？ 热电偶中间导体定律指出 ：在热电偶回路中，只要中间导体 C 两端温度相同，那 么 接入 中间导体 C 对热电偶回路总 热电势 EAB（T，T0）没 有影 响 。 （3）中间温度定律 如 图 49-2 所 示...
