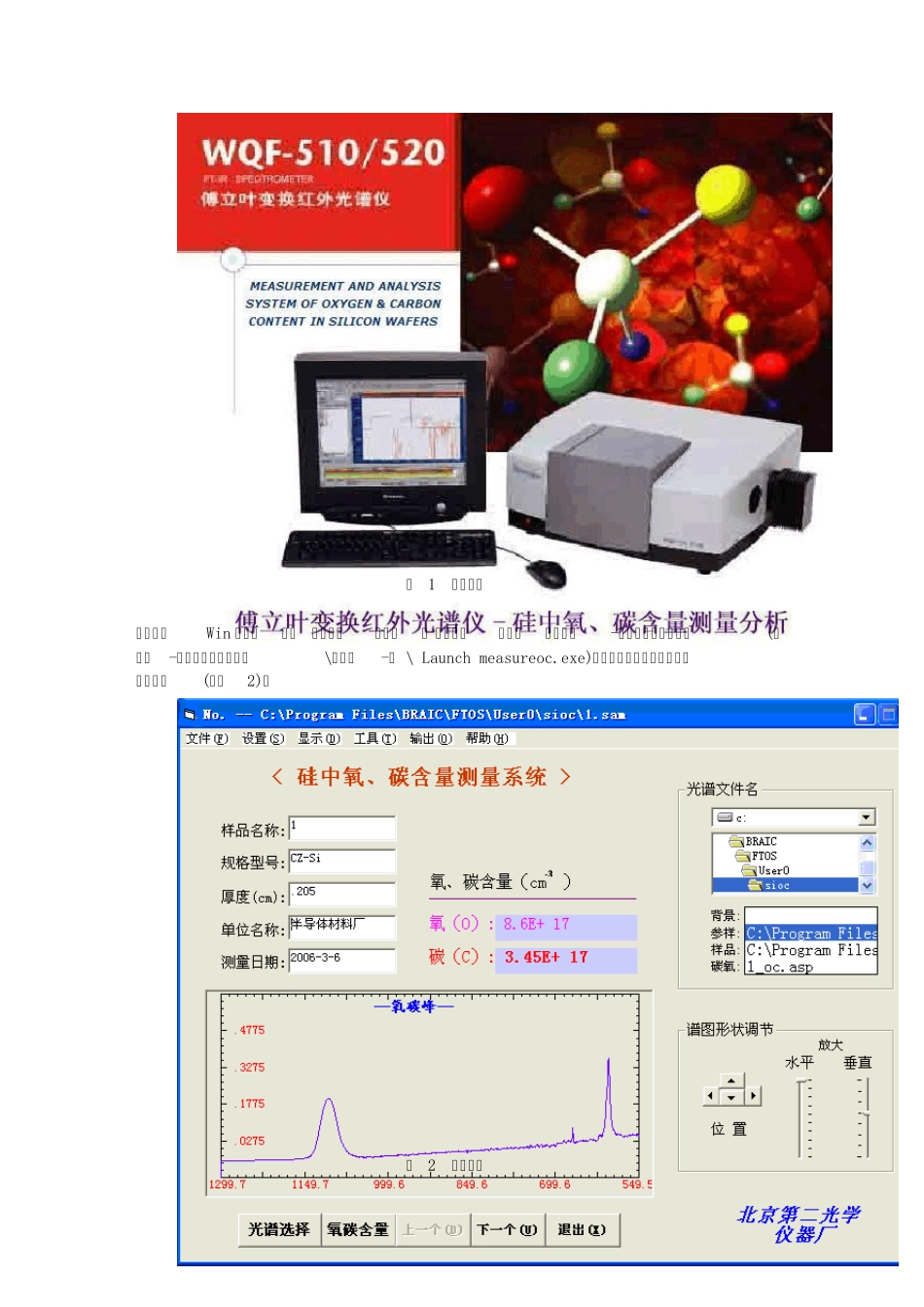

WQF-520 型 FTIR 硅中氧、碳含量 测量分析系统 使 用 说 明 书 1 WQF-520 型 FTIR 硅中氧、碳含量测量分析系统使用说明书 一、仪器的规格与性能(由北二光提供) 1.1、 波数范围7000cm-1~ 400cm-1 1.2、 分辨率1.0 cm-1 1.3、 波数准确度优于所设分辨率的1/2 1.4、 透过率重复性0.5%T 二、测量条件 2.1、 样品 2.1.1 、 试样 经双面研磨/单面抛光/双面抛光(机械/化学抛光)硅晶片均可。一般测量时,试样需用金刚砂303#粗磨、304#或305#细磨,以致双面平行,表面无划痕,并且试样在1300 cm-1~900 cm -1 范围内基线透过率不低于20%。 要求试样在室温下电阻率>0.1Ω .cm,试样的厚度范围为2.00mm— 3.00mm。 2.1.2、 参样 参样的厚度约为2.00mm, 双面抛光呈镜面,并且参样中的氧、碳含量均小于1× 1016 cm-3。 2.2、 测量精密度及检测下限 2.2.1、 本方法在常温下测碳含量精密度为±20%,检测下限为1.0× 1016 cm-3 。对于低碳含量样品,多个实验室测量碳含量精密度,按照“硅中代位碳含量的红外吸收测量方法”国家标准(GB/T 1558-1997)为: SSD=0.134 NC +0.6*1016 式中:SSD— 试样的标准偏差,cm-3 ; NC — 碳含量,cm-3 。 2.2.2、 本方法在常温下测氧含量分两种情况: (1) CZ-Si(直拉硅)中氧含量精密度为±10%。 (2) FZ-Si(区熔硅)中氧含量精密度为±20%,检测下限为1× 1016 cm-3 。符合“硅晶体中间隙氧含量的红外吸收测量方法”国家标准(GB/T 1557-89)的要求。 三、测量系统组成 3.1、 硬件 3.1.1、 正常运行的WQF-520 型 FTIR 仪器一台。 3.1.2、 通用微型计算机一台。 3.2、 软件 测量分析软件光盘1 张。 四、测量系统软件的功能介绍 4.1、 主界面 进入Win 窗口,点中窗口中的快捷方式“硅中氧 -碳含量测量分析系统(Launch measureoc.exe) ”图标 , 双击鼠标左键,启动自动测量系统,进入主界面(见图1)。 2 图 1 主界面图 或者进入Win 窗口,打开“开始”菜单,选 “程序”项中的“硅中氧-碳含量测量分析系统(硅中氧-碳含量测量分析系统\硅中氧-碳 \ Launch measureoc.exe)”项,进入主界面,随后进入主菜单(见图2)。 图 2 主菜单图 3 图 3 窗口分布说明示意图 4.2、 主菜单:共有6 个菜单项供选择(窗口分布说明见图3) 。 4.2.1、 文件:该菜单项实现对文件的管理功能。 ( 1)“新建”项—开始新的样...
