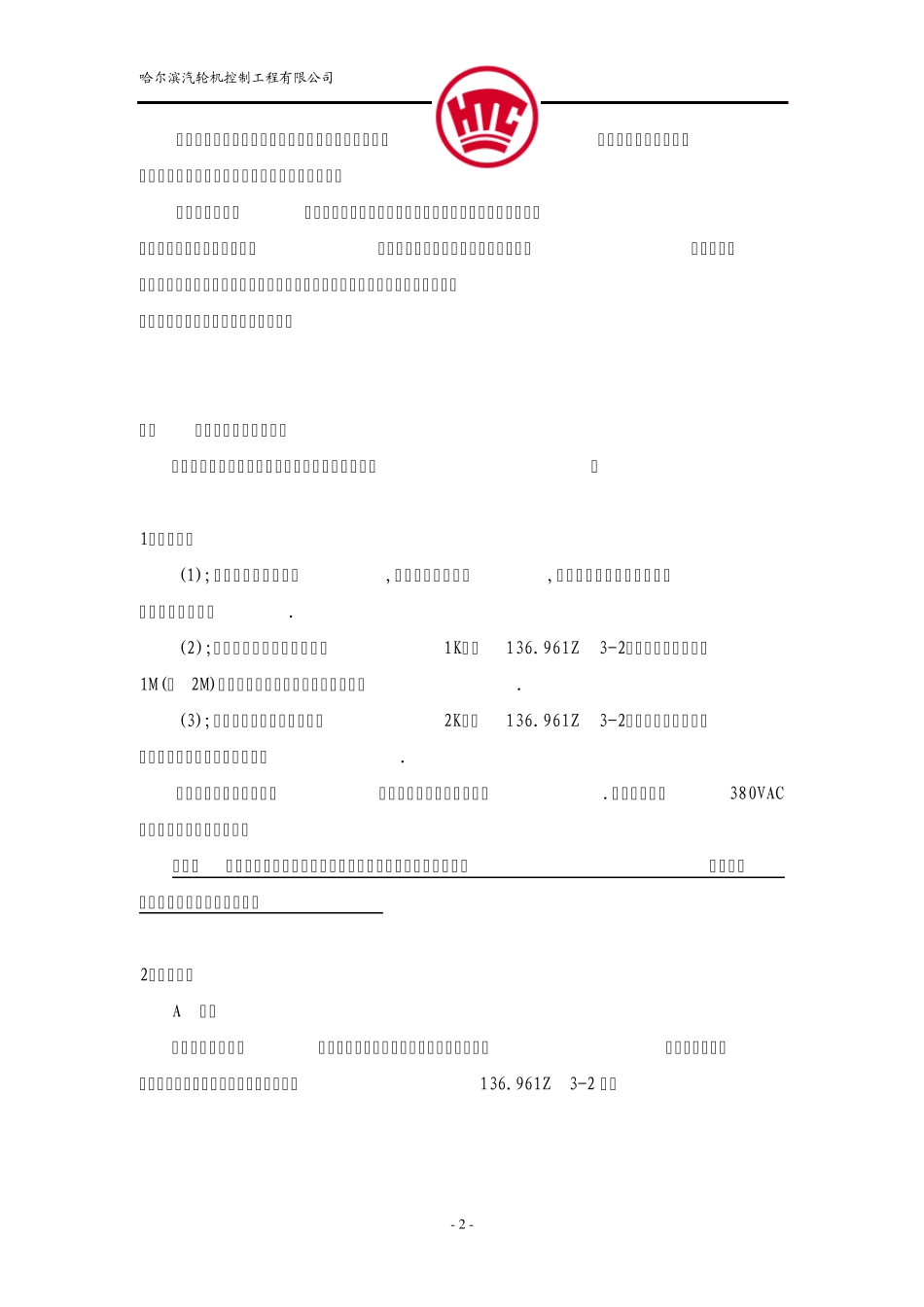

136.961Z 汽轮机自动盘车控制屏 说明书及调试大纲 哈尔滨汽轮机控制工程有限公司 二零零六年二月二十七 哈尔滨汽轮机控制工程有限公司 - 1 - 136.961Z 汽轮机自动盘车控制屏 说明书 设 计 校 对 审 核 哈尔滨汽轮机控制工程有限公司 2006 年 2 月 27 哈尔滨汽轮机控制工程有限公司 - 2 - 汽轮机在启动冲转前必须查证转子的初始弯曲情况，为此应该先用盘车装置盘动转子作低速转动，以便运行人员作仔细检查。 汽轮机停机后，汽缸和转子等部件还处于热状态，如果大轴静止不动，则会因上下温差而产生大轴弯曲。为了使汽轮机在停机后随时可以启动，必须使用盘车装置将转子不间断地转动，使转子四周温度均匀，这样大轴就不会发生弯曲，同时也能减小汽缸等部件的上下温差。 一、 自动盘车控制屏的功能 自动盘车控制屏具有强制手动、手动、自动等功能 。 1．强制手动 (1);搬动齿轮相啮合手柄,同时旋动电机轴端,人工使盘车主动齿轮与汽轮机大轴齿轮相啮合. (2);在盘车控制屏中有一个开关1K（见136.961Z 3-2），当扳动此开关至1M(或 2M)接通状态时，顶轴油泵电机强行启动. (3);在盘车控制屏中有一个开关2K（见136.961Z 3-2），当扳动此开关至接通状态时，盘车电机强行启动. 无论外界处于何种状态，均可以直接为顶轴油泵电机.盘车电机提供380VAC的电源，使盘车电机转动。 注意：此项功能只作为检测或在非正常情况下强起盘车电机使用，在正常情况下，不建议使用此项功能。 2．手动控制 A 检查 需要手动投入时，将控制屏面板上的“盘车选择”开关投置到“手动”位置，此时盘车控制屏处于手动控制方式下（见136.961Z 3-2 ）。 哈尔滨汽轮机控制工程有限公司 - 3 - 启动盘车前应检查以下项目; (1); 380VAC 电源，旋动控制屏面板上的开关CK（见136.961Z 3-1） ,观看电压表,检查380VAC 电源 A B C 各相是否正常. (2); 润滑油压低指示灯是否正常. 润滑油压低时指示灯亮, 盘车不能手动启动. B 手动启动; (1); 将控制屏面板上的“盘车选择”开关旋转到“手动”位置; (2); 将控制屏面板上的“1M 2M”开关旋转到“1M(或 2M)”位置 (3); 按下控制屏面板上的“启动”按钮，PLC 的动做过程如下; 首先顶轴油泵启动(润滑油压正常).当母管压力油正常时, 延时5 秒 ,压力油电磁阀带电,压力油使盘车手柄开始旋动, 使主动齿轮与汽轮机大轴齿轮相啮合,此过程为8 秒 . 而后盘车电机开始点动转...
