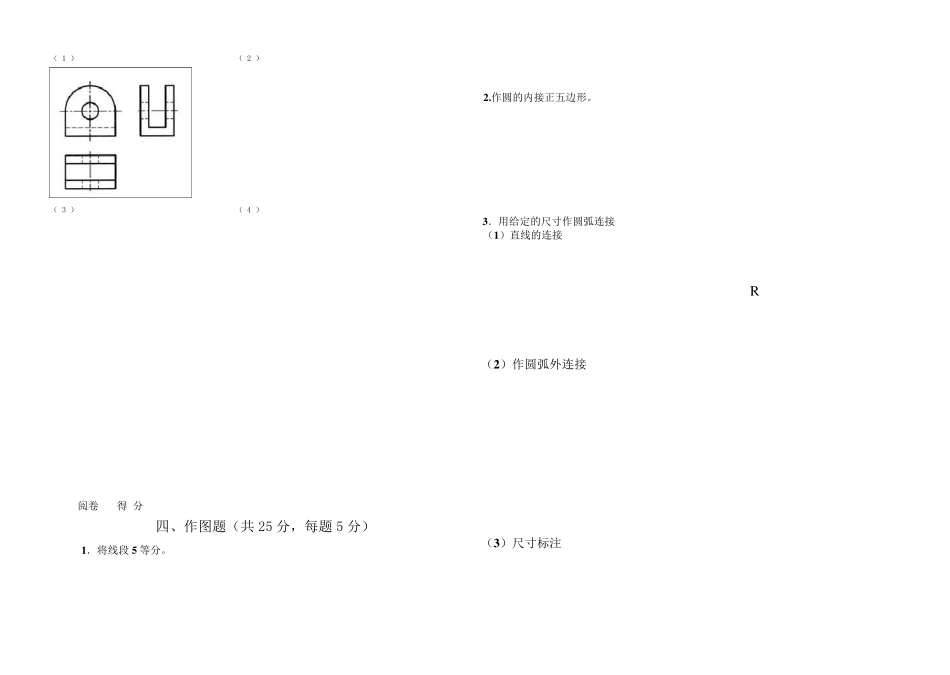

阅卷 得 分 阅卷 得 分 四 川 核 工 业 工 程 学 校 2011 年秋季期末考试画法几何及机械制图试卷（A ） （适用于班。满分100 分，90 分钟完卷。） 一、填空题（每空 1 分，共 15 分。） 1、GB/T 是指 。 2、标题栏一般位于图纸的 。 3、 比例分为三种，分别是：原值比例、放大比例和 。 4、机械图样上汉字一般写成 。 5、同一张图样中，同类图线的宽度应 。（选填一致或不一致） 6、斜度是一直线对另一直线或一平面对另一平面的 程度。 7、常用的投影法有中心投影法和 。 8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。 9、 三视图的投影规律是： 、 、 。 10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。 11、 基本体分为平面体和 两类。 二、选择题（共 30 分，每题 2 分） 1、若机件太大或太小，为看图方便，则采用缩小或放大比例画图，如 100：1属于（ ）比例。 A、放大 B、缩小 C、原值 C、真实 2、图线中的细点画线一般应用于 （ ） A、对称中心线 B、不可见轮廓线 C、可见轮廓线 D、引出线 3、 对以下尺寸线描述错误的是 （ ） A、 尺寸线用细实线绘制 B、 当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面。 C、 在圆或圆弧上标注直径或半径尺寸时，尺寸线一般应通过 圆心 4、 机件的每一尺寸一般应标注 （ ） A、一次 B、两次 C、三次 D、不限 5． 在较 小的图形 上绘制点画线有困 难 时，可用（ ）线代 替 。 A、细实线 B、波 浪 线 C、粗 实线 D、虚 线 6.俯 视图在主 视图的（ ） A.上方 B.下方 C.左方 D.右方 7、主 视图与 （ ）高 平齐 A.俯 视图 B.左视图 C.右视图 8、如果 一个物体的三个视图中有两个视图均 为一个矩 形 ，它 一定不是（ ）。 A、圆柱 B、长 方体 C、圆台 9、选出正确 的左视图（ ） 10、 三.根 据 三视图找 出对应的轴 测 图（填写相对应的字母 号 ）（共 4 分，每题 1 分） 阅卷 得 分 试卷编 号 HFJH-A 阅卷 得 分 （ 1 ） （ 2 ） （ 3 ） （ 4 ） 四、作图题（共 25 分，每题 5 分） 1 ．将线段 5 等分。 2 .作圆的内接正五边形。 3 ．用给定的尺寸作圆弧连接 （1 ）直线的连接 （2 ）作圆弧外连接 （3 ）尺寸标注 R 阅卷 得 分 五、对照...
