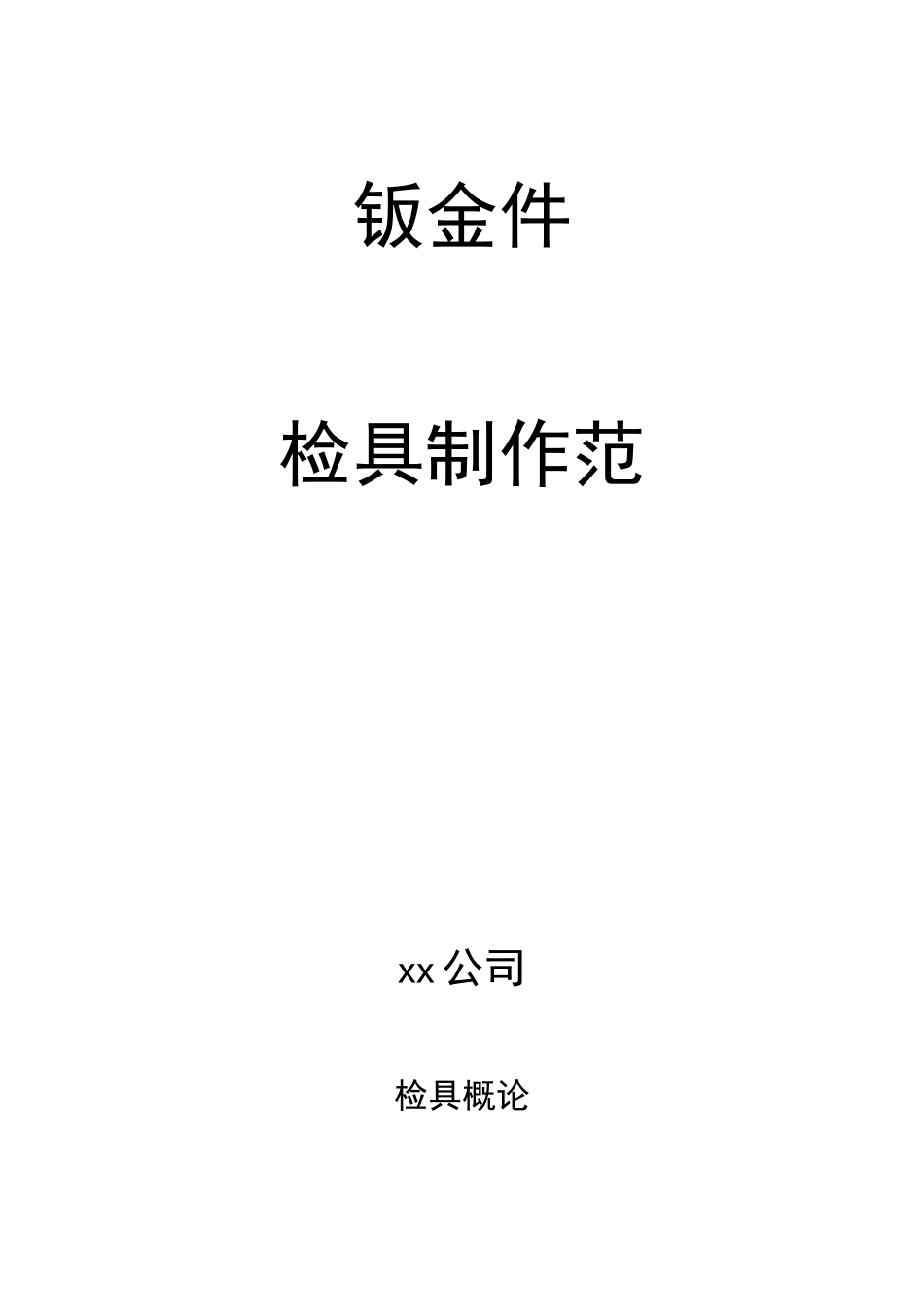

汽车钣金件检具设计规范标准

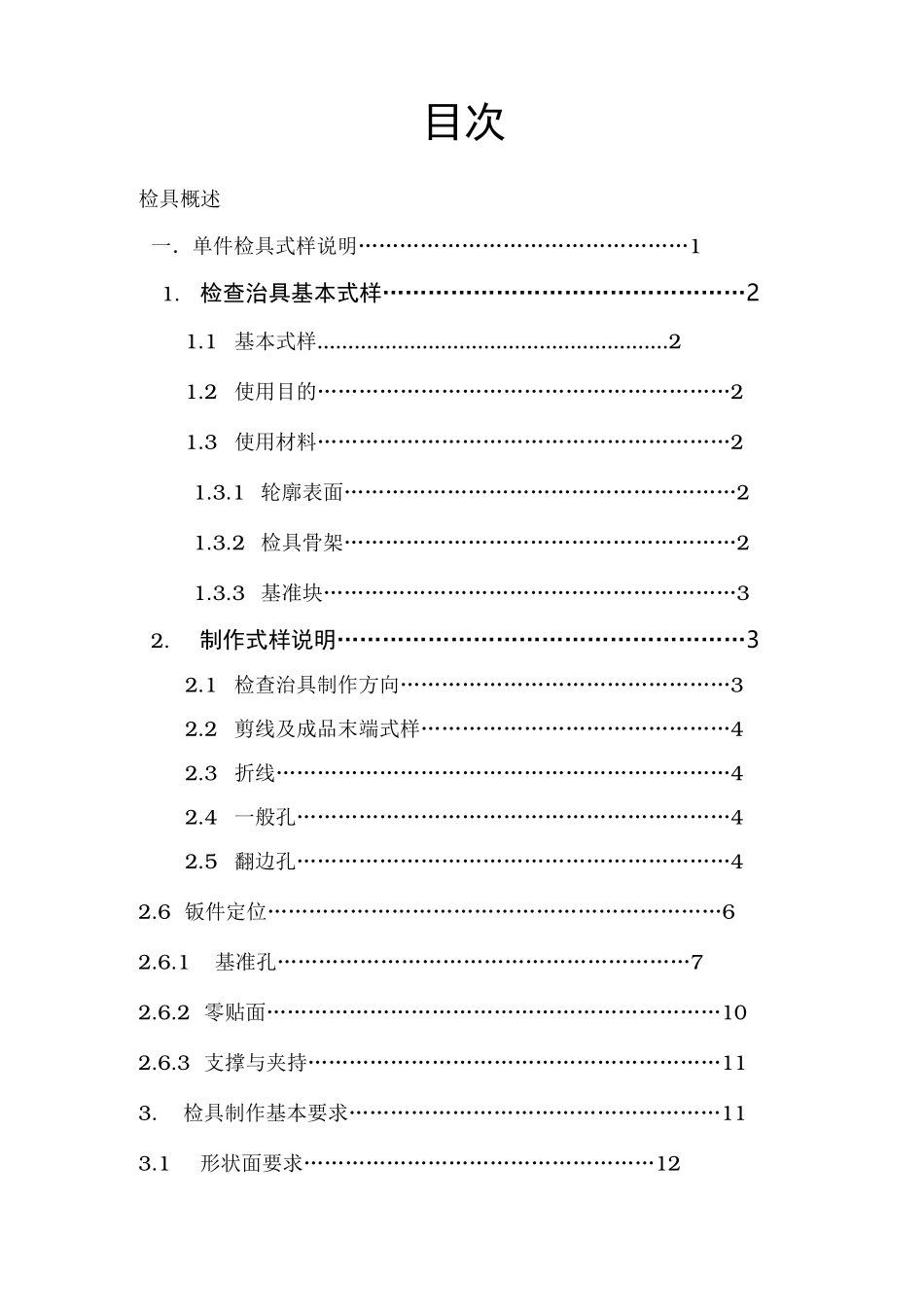

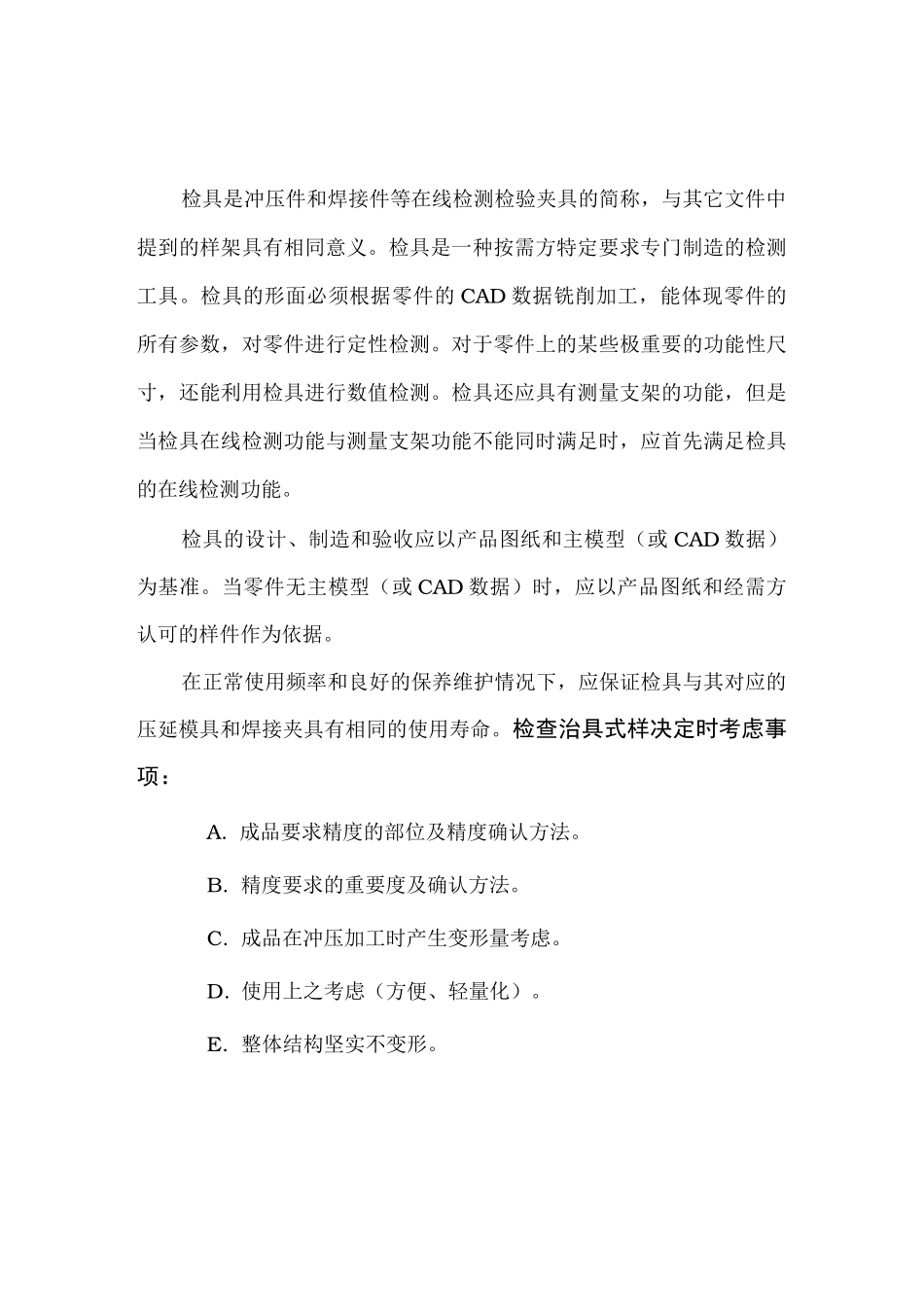

钣金件检具制作范xx 公司检具概论检具是冲压件和焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同意义。检具是一种按需方特定要求专门制造的检测工具。检具的形面必须根据零件的 CAD 数据铣削加工，能体现零件的所有参数，对零件进行定性检测。对于零件上的某些极重要的功能性尺寸，还能利用检具进行数值检测。检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。检具的设计、制造和验收应以产品图纸和主模型（或 CAD 数据）为基准。当零件无主模型（或 CAD 数据）时，应以产品图纸和经需方认可的样件作为依据。在正常使用频率和良好的保养维护情况下，应保证检具与其对应的压延模具和焊接夹具有相同的使用寿命。检查治具式样决定时考虑事项：A. 成品要求精度的部位及精度确认方法。B. 精度要求的重要度及确认方法。C. 成品在冲压加工时产生变形量考虑。D. 使用上之考虑（方便、轻量化）。E. 整体结构坚实不变形。目次检具概述一．单件检具式样说明…………………………………………11.检查治具基本式样…………………………………………21.1基本式样…………………………………………………21.2使用目的……………………………………………………21.3使用材料……………………………………………………21.3.1 轮廓表面…………………………………………………21.3.2 检具骨架…………………………………………………21.3.3 基准块……………………………………………………32.制作式样说明………………………………………………32.1检查治具制作方向…………………………………………32.2剪线及成品末端式样………………………………………42.3折线…………………………………………………………42.4一般孔………………………………………………………42.5翻边孔………………………………………………………42.6 钣件定位…………………………………………………………62.6.1基准孔……………………………………………………72.6.2 零贴面…………………………………………………………102.6.3 支撑与夹持……………………………………………………113.检具制作基本要求………………………………………………113.1形状面要求……………………………………………123.1.1检查面……………………………………………………123.1.2非检查面……………...
