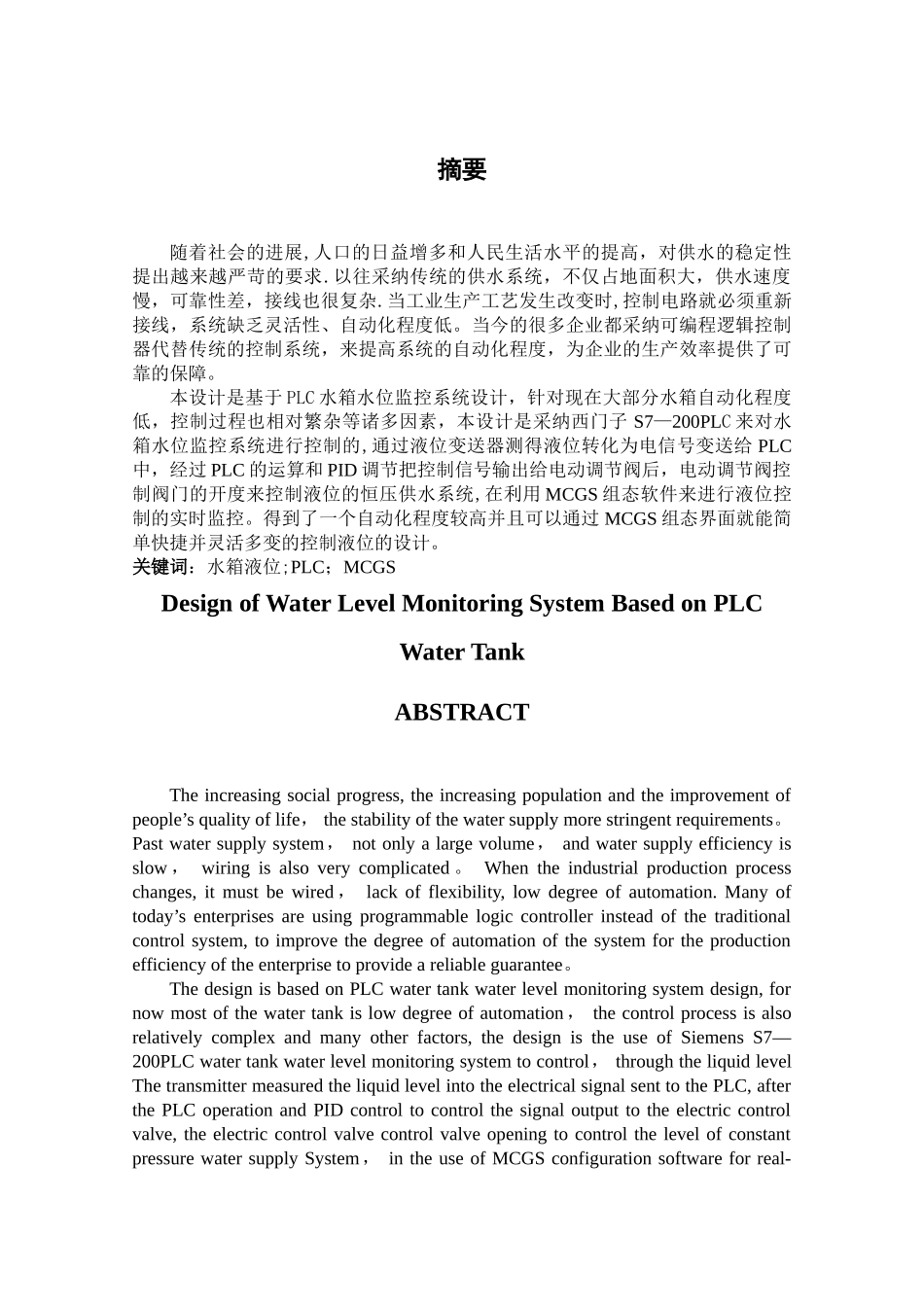

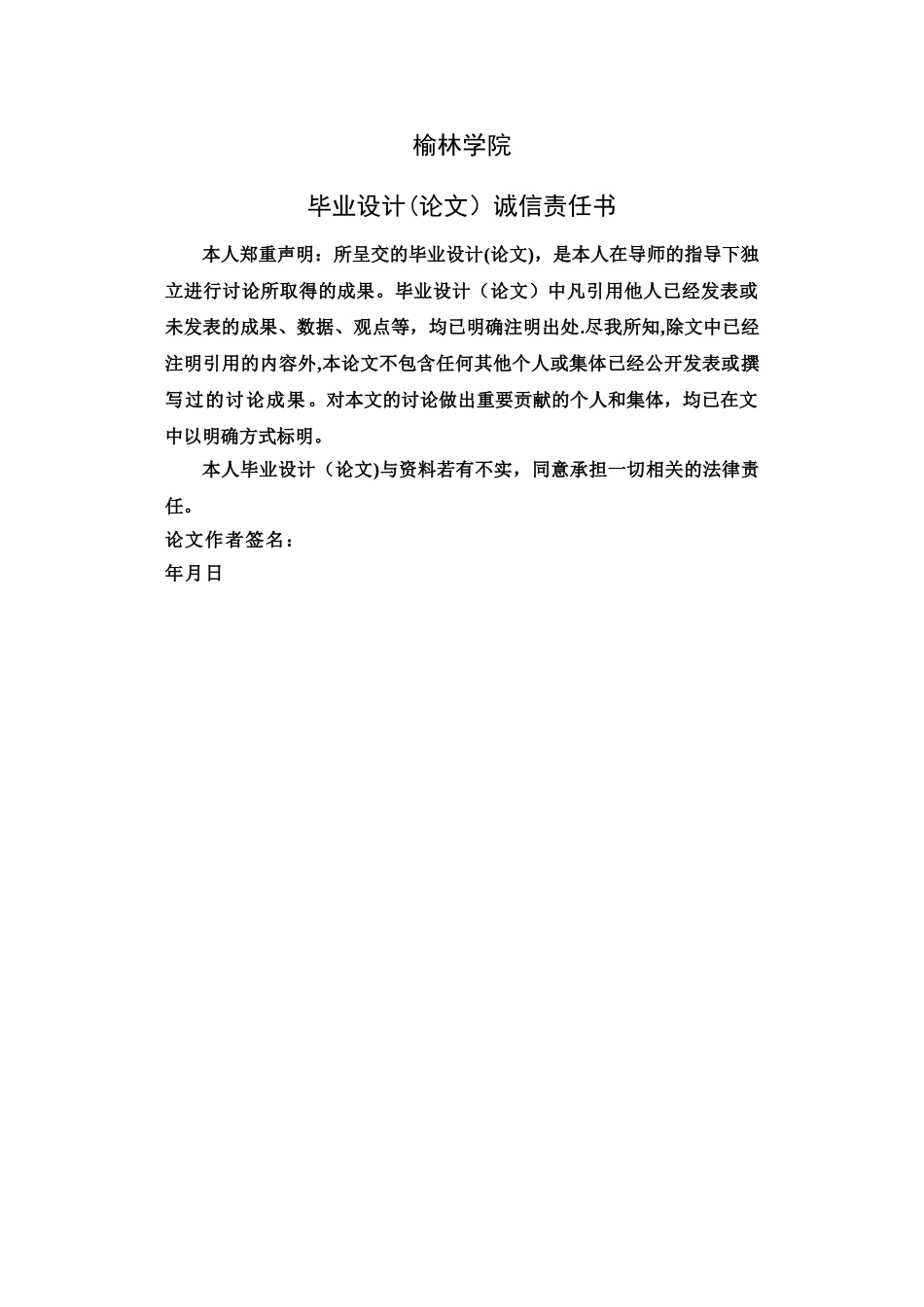

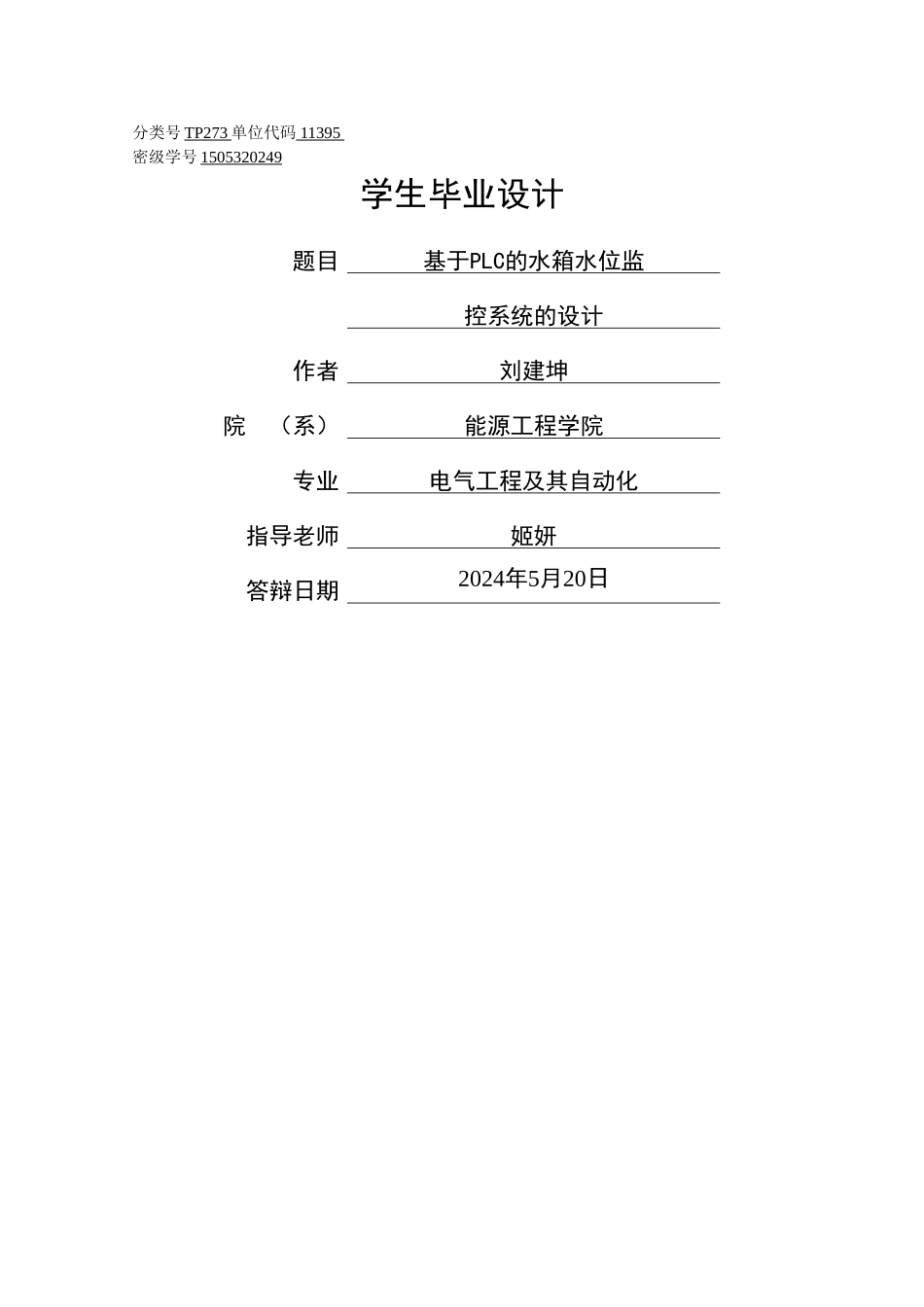

分类号 TP273 单位代码 11395 密级学号 1505320249学生毕业设计题目基于PLC的水箱水位监控系统的设计作者刘建坤院 （系）能源工程学院专业电气工程及其自动化指导老师姬妍答辩日期2024年5月20日榆林学院毕业设计(论文）诚信责任书本人郑重声明：所呈交的毕业设计(论文)，是本人在导师的指导下独立进行讨论所取得的成果。毕业设计（论文）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处.尽我所知,除文中已经注明引用的内容外,本论文不包含任何其他个人或集体已经公开发表或撰写过的讨论成果。对本文的讨论做出重要贡献的个人和集体，均已在文中以明确方式标明。本人毕业设计（论文)与资料若有不实，同意承担一切相关的法律责任。论文作者签名： 年月日摘要随着社会的进展,人口的日益增多和人民生活水平的提高，对供水的稳定性提出越来越严苛的要求.以往采纳传统的供水系统，不仅占地面积大，供水速度慢，可靠性差，接线也很复杂.当工业生产工艺发生改变时,控制电路就必须重新接线，系统缺乏灵活性、自动化程度低。当今的很多企业都采纳可编程逻辑控制器代替传统的控制系统，来提高系统的自动化程度，为企业的生产效率提供了可靠的保障。本设计是基于 PLC 水箱水位监控系统设计，针对现在大部分水箱自动化程度低，控制过程也相对繁杂等诸多因素，本设计是采纳西门子 S7—200PLC 来对水箱水位监控系统进行控制的,通过液位变送器测得液位转化为电信号变送给 PLC中，经过 PLC 的运算和 PID 调节把控制信号输出给电动调节阀后，电动调节阀控制阀门的开度来控制液位的恒压供水系统,在利用 MCGS 组态软件来进行液位控制的实时监控。得到了一个自动化程度较高并且可以通过 MCGS 组态界面就能简单快捷并灵活多变的控制液位的设计。关键词：水箱液位;PLC；MCGSDesign of Water Level Monitoring System Based on PLC Water TankABSTRACTThe increasing social progress, the increasing population and the improvement of people’s quality of life， the stability of the water supply more stringent requirements。 Past water supply system， not only a large volume， and water supply efficiency is slow ， wiring is also very complicated 。 When the industrial production process changes, it must be wired ， lack of ...
