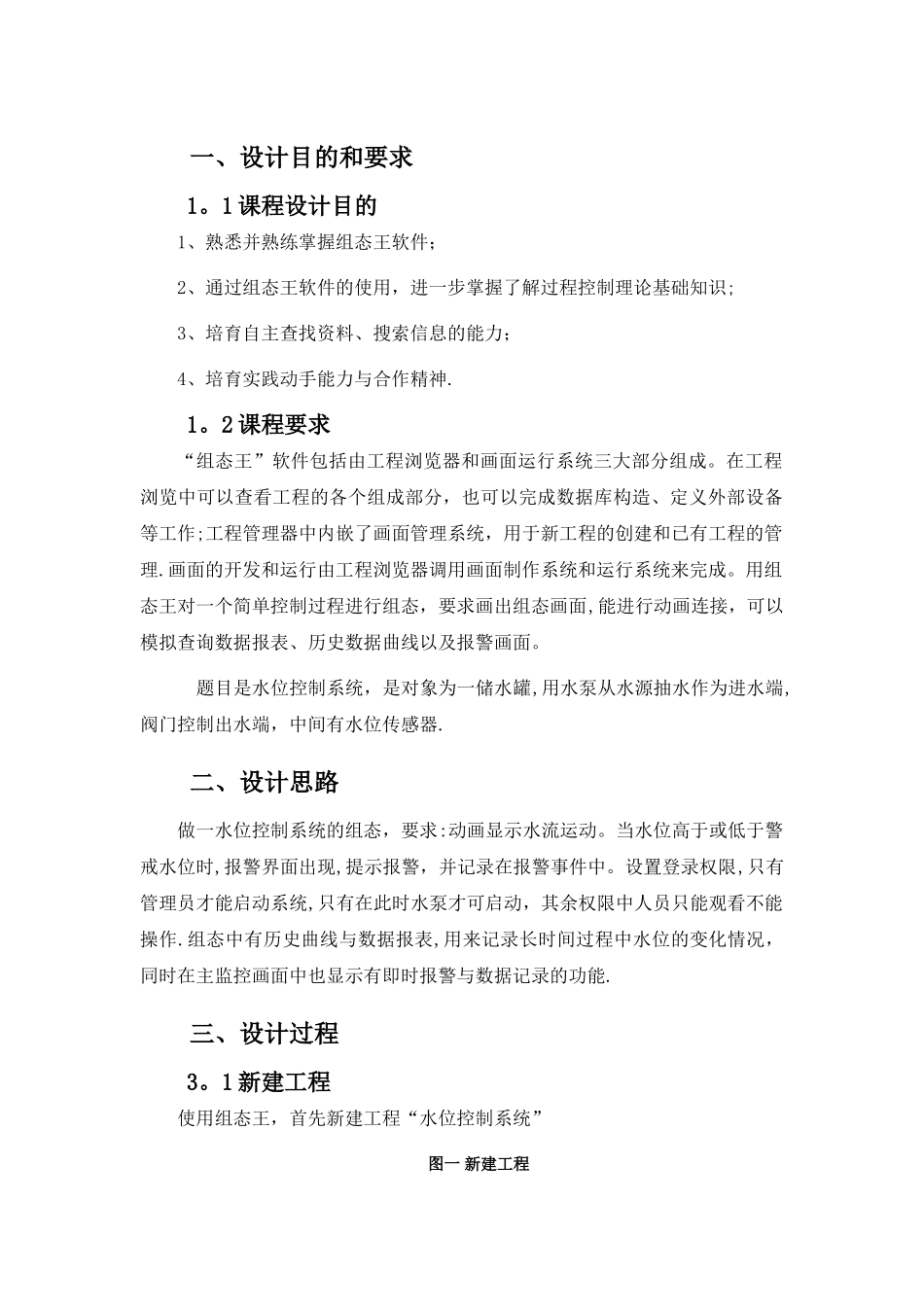

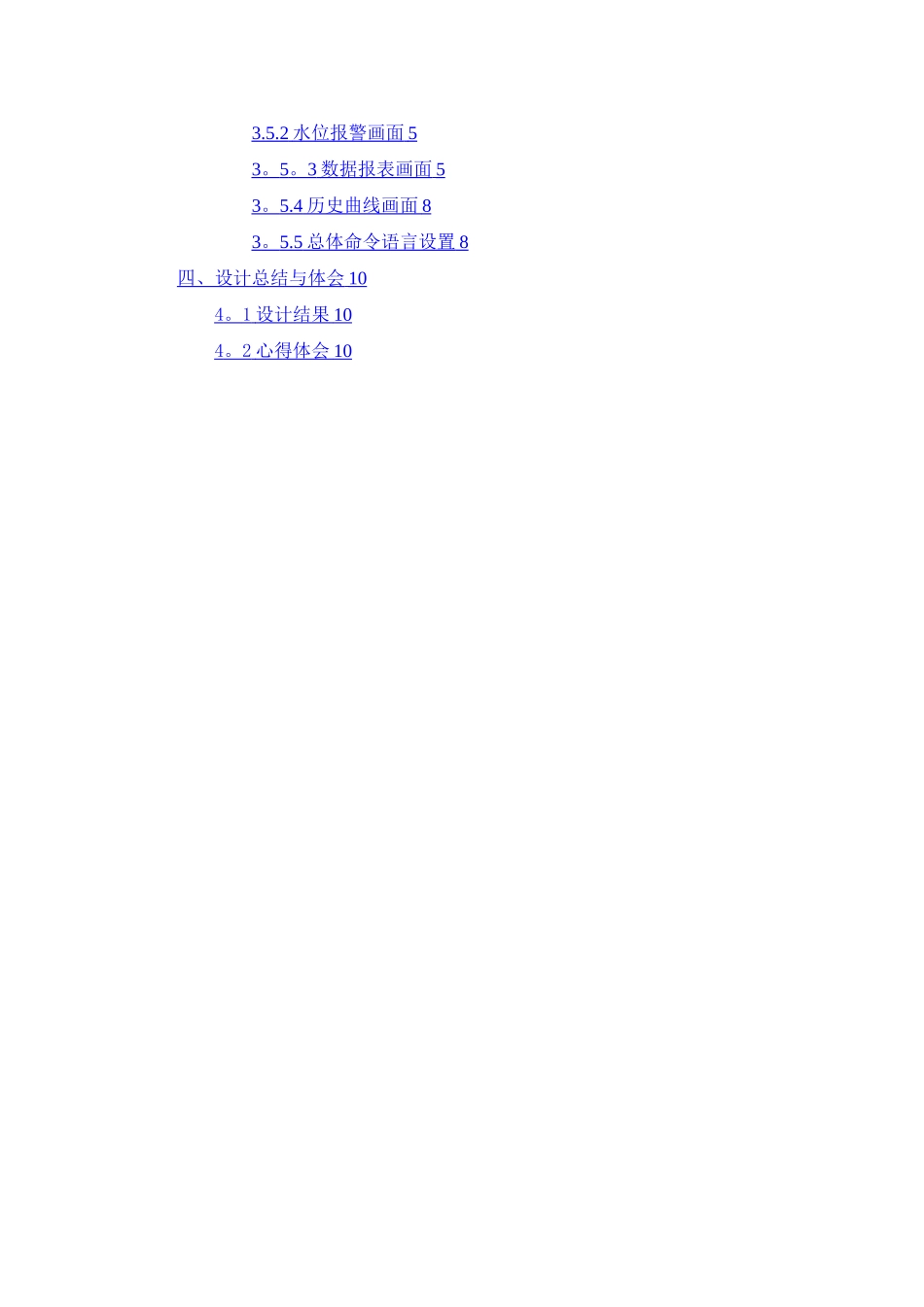

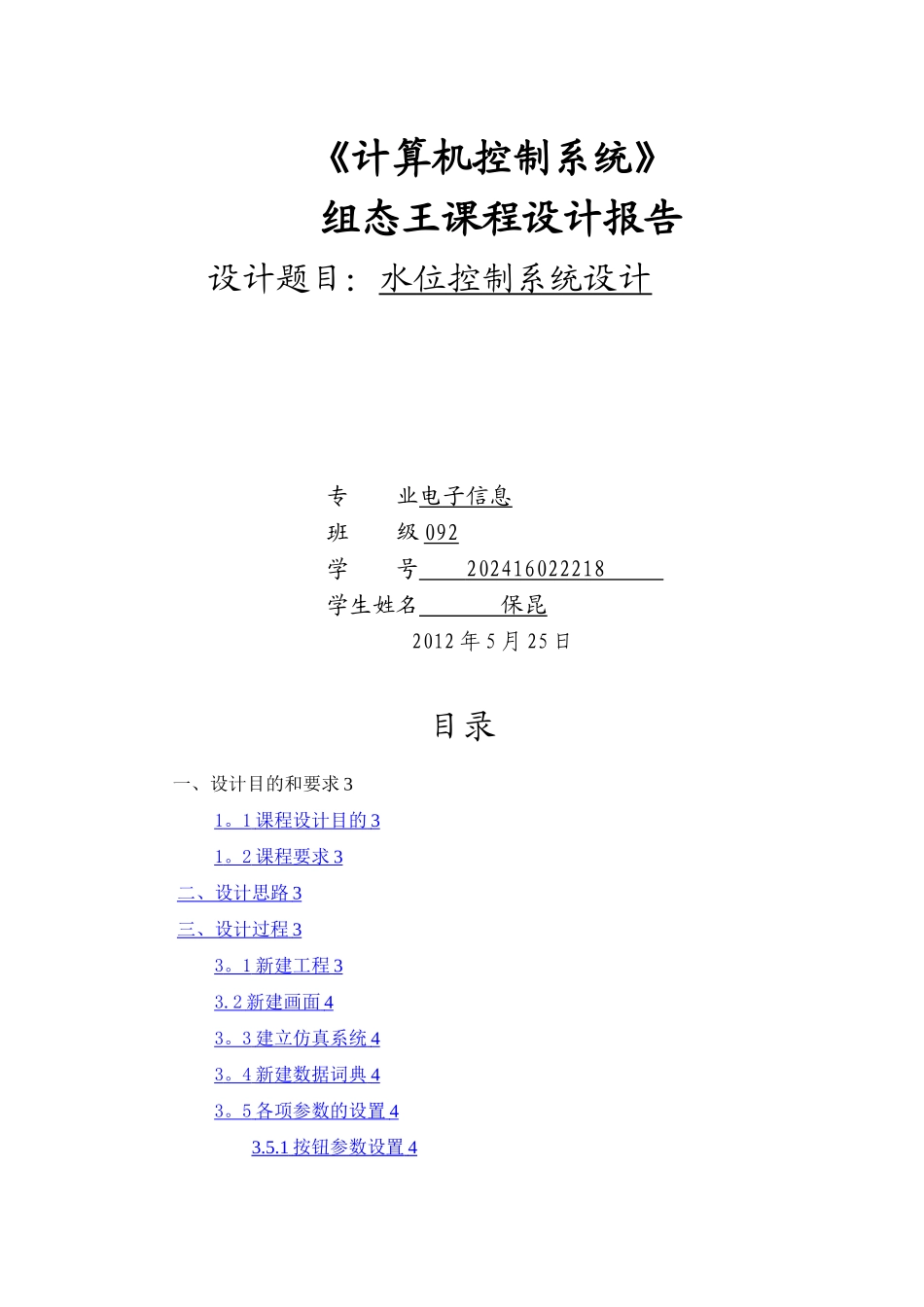

《计算机控制系统》 组态王课程设计报告设计题目：水位控制系统设计专 业电子信息班 级 092学 号 202416022218 学生姓名 保昆2012 年 5 月 25 日目录一、设计目的和要求 31 。 1 课程设计目的 3 1 。 2 课程要求 3 二、设计思路 3 三、设计过程 3 3 。 1 新建工程 3 3.2 新建画面 4 3 。 3 建立仿真系统 4 3 。 4 新建数据词典 4 3 。 5 各项参数的设置 4 3.5.1 按钮参数设置 4 3.5.2 水位报警画面 5 3 。 5 。 3 数据报表画面 5 3 。 5.4 历史曲线画面 8 3 。 5.5 总体命令语言设置 8 四、设计总结与体会 10 4 。 1 设计结果 10 4 。 2 心得体会 10 一、设计目的和要求1。1 课程设计目的1、熟悉并熟练掌握组态王软件；2、通过组态王软件的使用，进一步掌握了解过程控制理论基础知识;3、培育自主查找资料、搜索信息的能力；4、培育实践动手能力与合作精神.1。2 课程要求“组态王”软件包括由工程浏览器和画面运行系统三大部分组成。在工程浏览中可以查看工程的各个组成部分，也可以完成数据库构造、定义外部设备等工作;工程管理器中内嵌了画面管理系统，用于新工程的创建和已有工程的管理.画面的开发和运行由工程浏览器调用画面制作系统和运行系统来完成。用组态王对一个简单控制过程进行组态，要求画出组态画面,能进行动画连接，可以模拟查询数据报表、历史数据曲线以及报警画面。 题目是水位控制系统，是对象为一储水罐,用水泵从水源抽水作为进水端,阀门控制出水端，中间有水位传感器.二、设计思路做一水位控制系统的组态，要求:动画显示水流运动。当水位高于或低于警戒水位时,报警界面出现,提示报警，并记录在报警事件中。设置登录权限,只有管理员才能启动系统,只有在此时水泵才可启动，其余权限中人员只能观看不能操作.组态中有历史曲线与数据报表,用来记录长时间过程中水位的变化情况，同时在主监控画面中也显示有即时报警与数据记录的功能.三、设计过程3。1 新建工程使用组态王，首先新建工程“水位控制系统”图一 新建工程3.2 新建画面进入工程，点击新建工程画面，进入开发系统画面，使用图库创建所需的器件，作图工具绘制其他结构.图二 新建画面3。3 建立仿真系统选择系统—设备,点击新建设备图三 新建仿真设备3。4 新建数据词典建立组态系统所需数据变量图四 新建数据词典共新建水位、水泵运行、启动运行、出水阀门、历史曲线跨度、...
