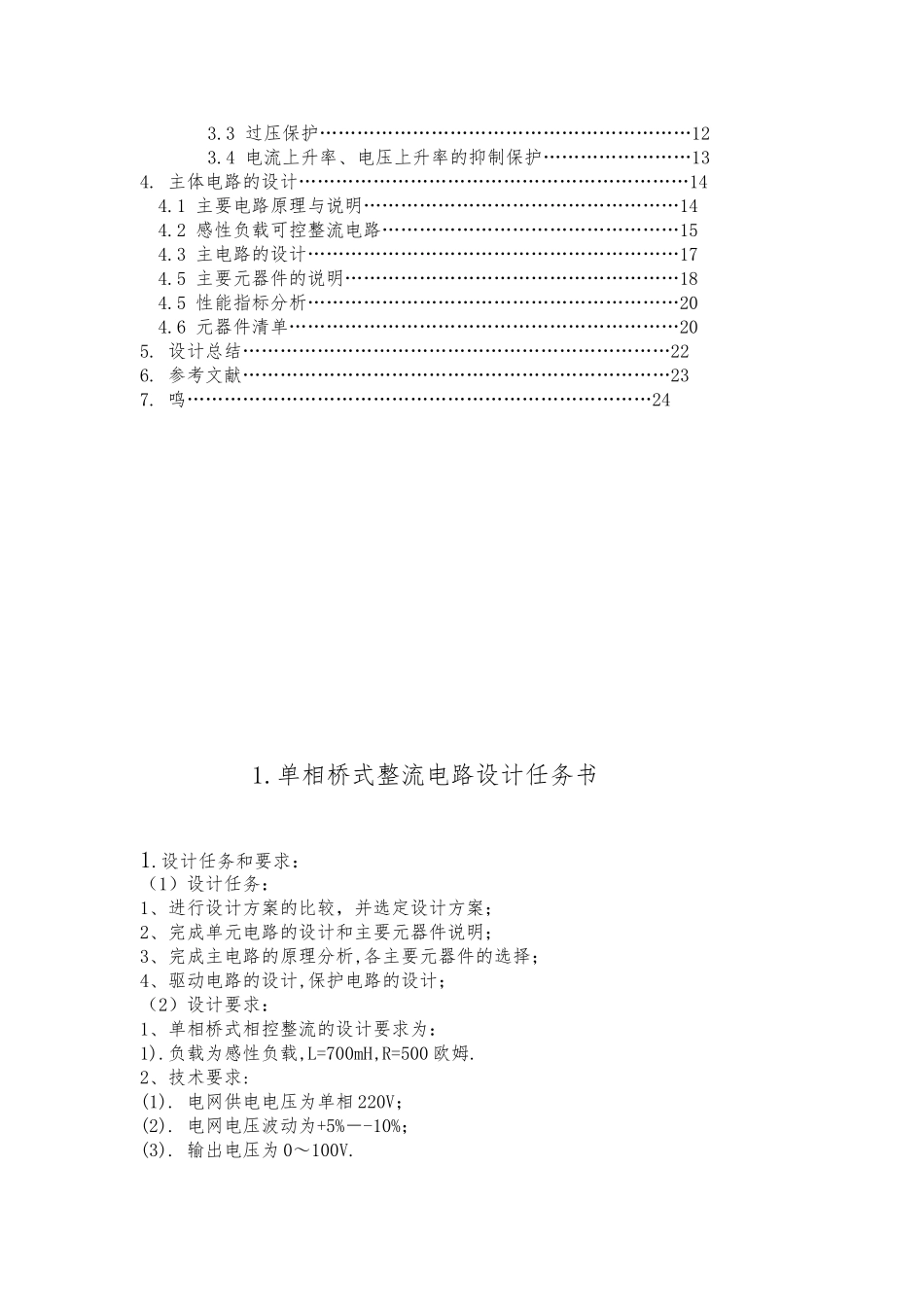

大学课 题: 单相桥式整流电路的设计专 业: 电气自动化班 级: 电气 0601 班姓 名: 澍学 号： 401060704指导老师： 肖 文 英 前 言随着科学技术的日益进展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。但是晶杂管相控整流电路中随着触发角 α 的增大，电流中谐波重量相应增大，因此功率因素很低。把逆变电路中的 SPWM 控制技术用于整流电路，就构成了 PWM 整流电路。通过对 PWM 整流电路的适当控制，可以使其输入电流非常接近正弦波，且和输入电压同相位，功率因素近似为 1。这种整流电路称为高功率因素整流器，它具有广泛的应用前景由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制，而构成的一门完整的学科。故其学习方法与电子技术和控制技术有很多相似之处，因此要学好这门课就必须做好实验和课程设计，因而我们进行了此次课程设计。又因为整流电路应用非常广泛，而锯齿波移相触发三相晶闸管全控整流电路又有利于夯实基础，故我们单结晶体管触发的单相晶闸管全控整流电路这一课题作为这一课程的课程设计的课题。目 录1. 设计任务说明…………………………………………………………1.2. 方案选择………………………………………………………………2 2.1 器件的介绍………………………………………………………2 2.2 整流电路的比较…………………………………………………53. 辅助电路的设计………………………………………………………73.1 驱动电路的设计……………………………………………73.2 保护电路的设计……………………………………………113.3 过压保护……………………………………………………123.4 电流上升率、电压上升率的抑制保护……………………134. 主体电路的设计………………………………………………………144.1 主要电路原理与说明……………………………………………144.2 感性负载可控整流电路…………………………………………154.3 主电路的设计……………………………………………………174.5 主要元器件的说明………………………………………………184.5 性能指标分析……………………………………………………2...
